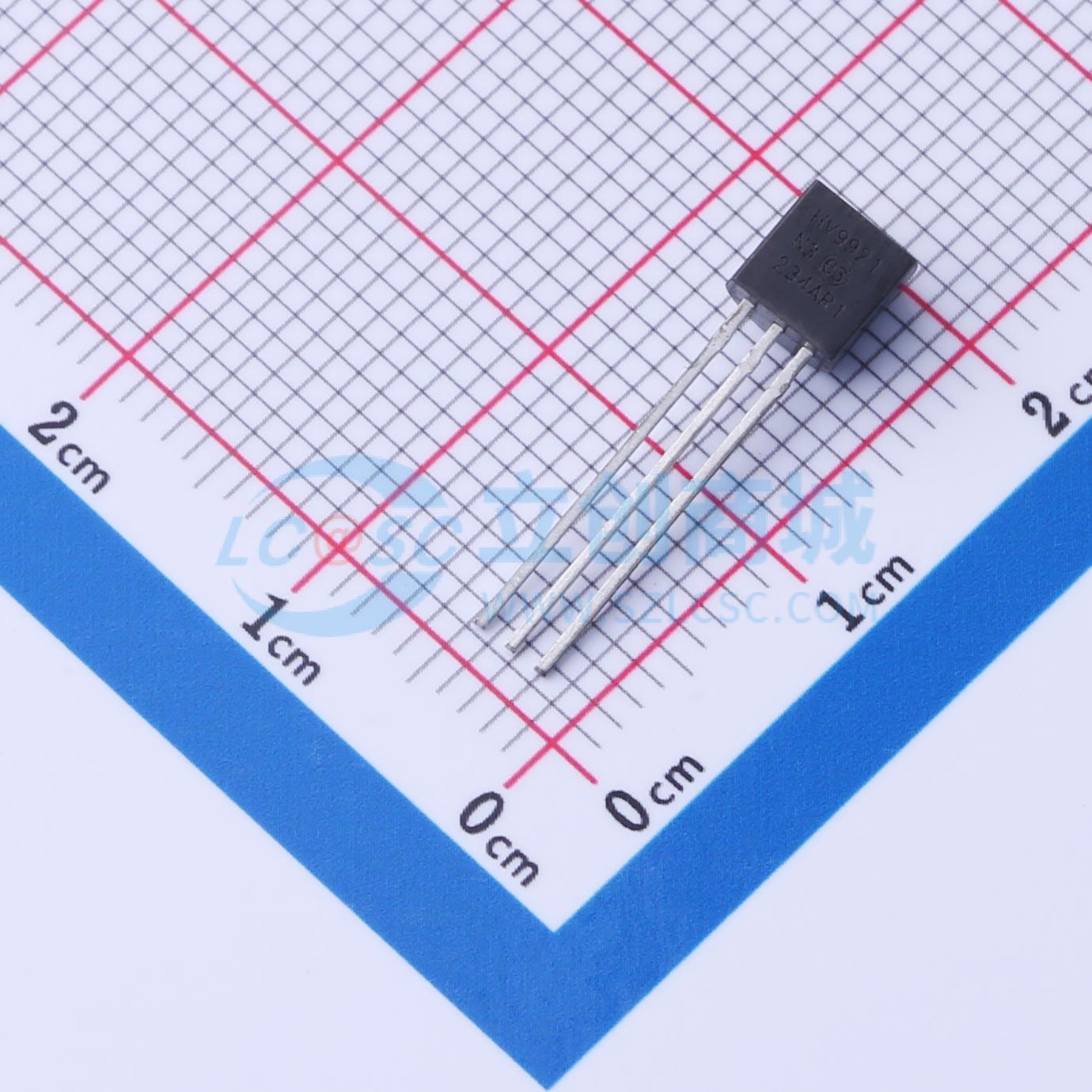

温馨提醒：图片仅供参考，商品以实物为准

HV9921N3-G

3引脚开关模式LED灯驱动IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HV9921/HV9922/HV9923 是脉宽调制（PWM）、高效率的LED驱动控制IC。它们允许从高达400VDC的电压源高效地驱动LED串。HV9921/22/23 包含一个内部高压开关MOSFET，采用大约10μs的固定关断时间（T_OFF）进行控制。LED串以恒定电流驱动，从而提供恒定的光输出和增强的可靠性。输出电流在HV9921中内部固定为20mA，在HV9922中为50mA，在HV9923中为30mA。峰值电流控制方案在整个通用交流电压范围85至264VAC或直流输入电压20至400V内提供了良好的输出电流调节。
品牌名称: MICROCHIP(美国微芯)
商品型号: HV9921N3-G
商品编号: C631625
商品封装: TO-92
包装方式: 袋装
商品毛重: 0.2克(g)

商品参数

商品概述

HV9921/HV9922/HV9923是脉宽调制（PWM）、高效的LED驱动控制IC。它们允许从高达400VDC的电压源高效驱动LED灯串。HV9921/22/23包含一个内部高压开关MOSFET，采用约10μs的固定关断时间（TOFF）进行控制。LED灯串以恒定电流驱动，从而提供恒定的光输出并提高可靠性。HV9921的输出电流内部固定为20mA，HV9922为50mA，HV9923为30mA。峰值电流控制方案可在85至264VAC的通用交流线路电压范围或20至400V的直流输入电压范围内对输出电流进行良好的调节。

商品特性

恒定输出电流： - HV9921 – 20mA - HV9922 – 50mA - HV9923 – 30mA
通用85 - 264VAC工作范围
固定关断时间降压转换器
内部475V功率MOSFET

应用领域

装饰照明
低功率照明灯具

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/袋，最小起订量 1 个)

个

起订量：1 个1000个/袋

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	AC-DC
	工作电压(DC)	20V~400V
	开关频率	-
	通道数	1
	输出电流	20mA

	属性	参数值
	调光	-
	工作电压(AC)	85VAC~264VAC
	拓扑结构	降压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
