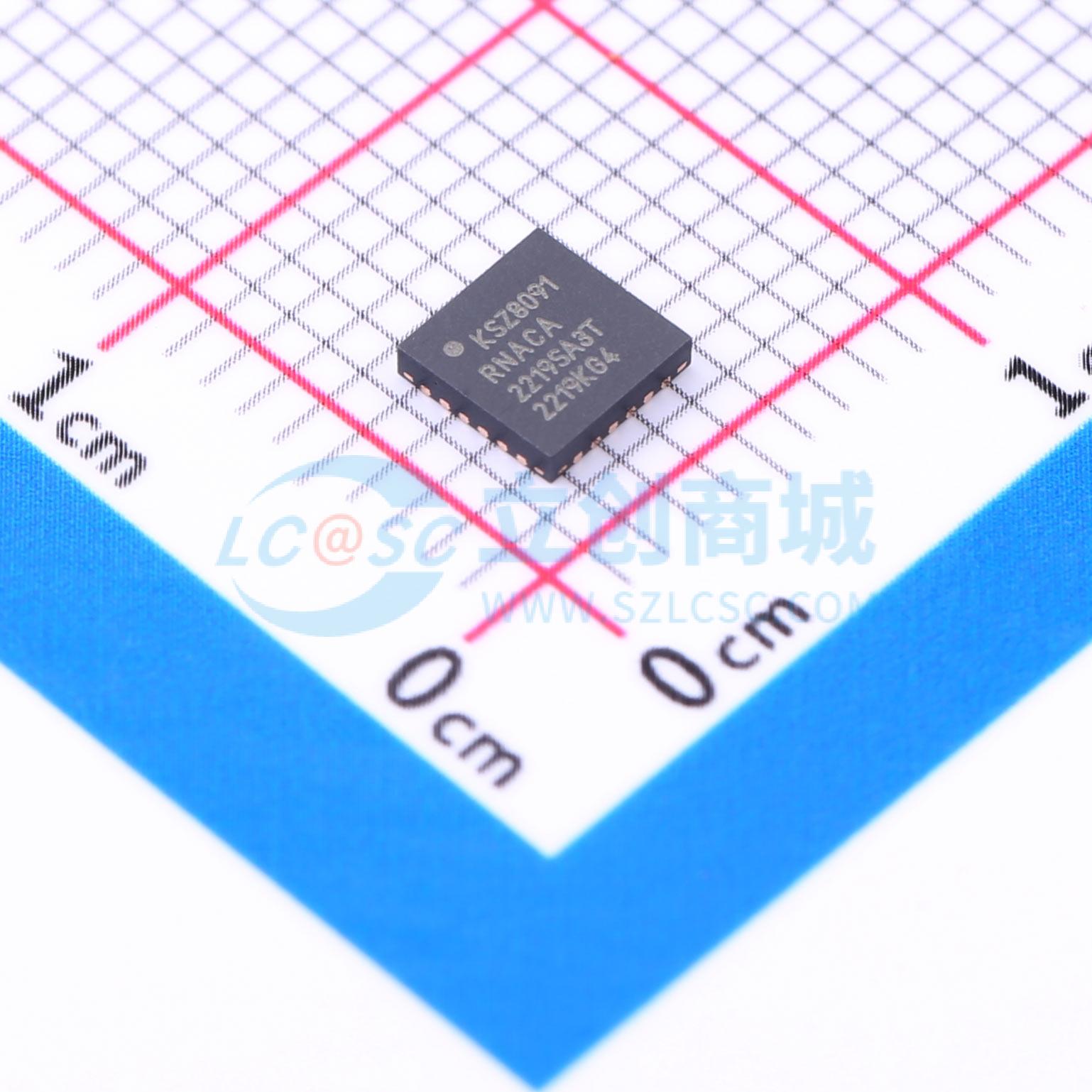

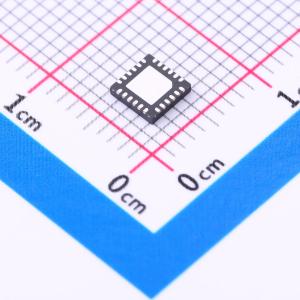

温馨提醒：图片仅供参考，商品以实物为准

KSZ8091RNACA-TR

KSZ8091MNX/RNB 10BASE-T/100BASE-TX 物理层收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 单芯片10BASE-T/100BASE-TX IEEE 802.3兼容以太网收发器，支持MII和RMII接口。
品牌名称: MICROCHIP(美国微芯)
商品型号: KSZ8091RNACA-TR
商品编号: C631647
商品封装: QFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.3克(g)

商品参数

	属性	参数值
	数据速率	10Mbit/s；100Mbit/s
	工作电压	3.3V
	工作温度	-40℃~+85℃
	功能特性	错误检测与恢复；低功耗模式；可编程LED指示；电缆诊断

商品概述

KSZ8091RNA 是一款单电源 10BASE-T/100BASE-TX 以太网物理层收发器，用于通过标准 CAT-5 非屏蔽双绞线电缆传输和接收数据。该器件是一款高度集成的 PHY 解决方案，通过使用片上终端电阻器用于差分对、集成低噪声稳压器以提供 1.2V 核心电压，并提供灵活的 1.8/2.5/3.3V 数字 I/O 接口，从而降低板卡成本并简化板卡布局。它提供简化媒体独立接口，用于直接连接符合 RMII 的以太网 MAC 处理器和交换机。作为上电默认值，KSZ8091RNA 使用 25 MHz 晶体生成所有所需时钟，包括用于 MAC 的 50 MHz RMII 参考时钟输出。KSZ8091RND 则输入 50 MHz RMII 参考时钟作为上电默认值。能效以太网在空闲流量期间提供进一步的节能，而局域网唤醒为 KSZ8091RNA 提供了一种唤醒处于待机电源模式的系统的机制。KSZ8091RNA 和 KSZ8091RND 采用 24 引脚、无铅 QFN 封装。

商品特性

单芯片 10BASE-T/100BASE-TX IEEE 802.3 兼容以太网收发器
支持 RMII V1.2 接口，提供 50 MHz 参考时钟输出至 MAC，并可选输入 50 MHz 参考时钟
支持 RMII 背对背模式，用于 100 Mbps 铜缆中继器
用于 PHY 寄存器配置的 MDC/MDIO 管理接口
可编程中断输出
用于链路和活动状态指示的 LED 输出
用于差分对的片上终端电阻器
基线漂移校正
自动 MDI/MDI-X，可可靠检测和校正直通和交叉电缆连接，带禁用和启用选项
自动协商，自动选择链路速度（10/100 Mbps）和双工模式（半双工/全双工）
支持能效以太网，具有用于 100BASE-TX 的低功耗空闲模式以及用于 10BASE-TE 选项的发射幅度降低
支持局域网唤醒，可通过魔术包、链路状态变化或鲁棒自定义包检测
基于 LinkMD TDR 的电缆诊断，用于识别有故障的铜缆布线
HBM ESD 等级（6 kV）
支持参数 NAND 树，用于芯片 I/O 与板卡之间的故障检测
用于诊断的环回模式
关断和节能模式
单 3.3V 电源，具有 VDD I/O 选项，支持 1.8V、2.5V 或 3.3V
内置 1.2V 稳压器用于核心
采用 24 引脚（4 mm × 4 mm）QFN 封装

应用领域

游戏机
IP 电话
IP 机顶盒
IP 电视
LOM

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	以太网收发器
	类型	以太网收发器
	端口数量	1
	MAC接口	MII；RMII
	以太网速率标准	10BASE-T；100BASE-TX
