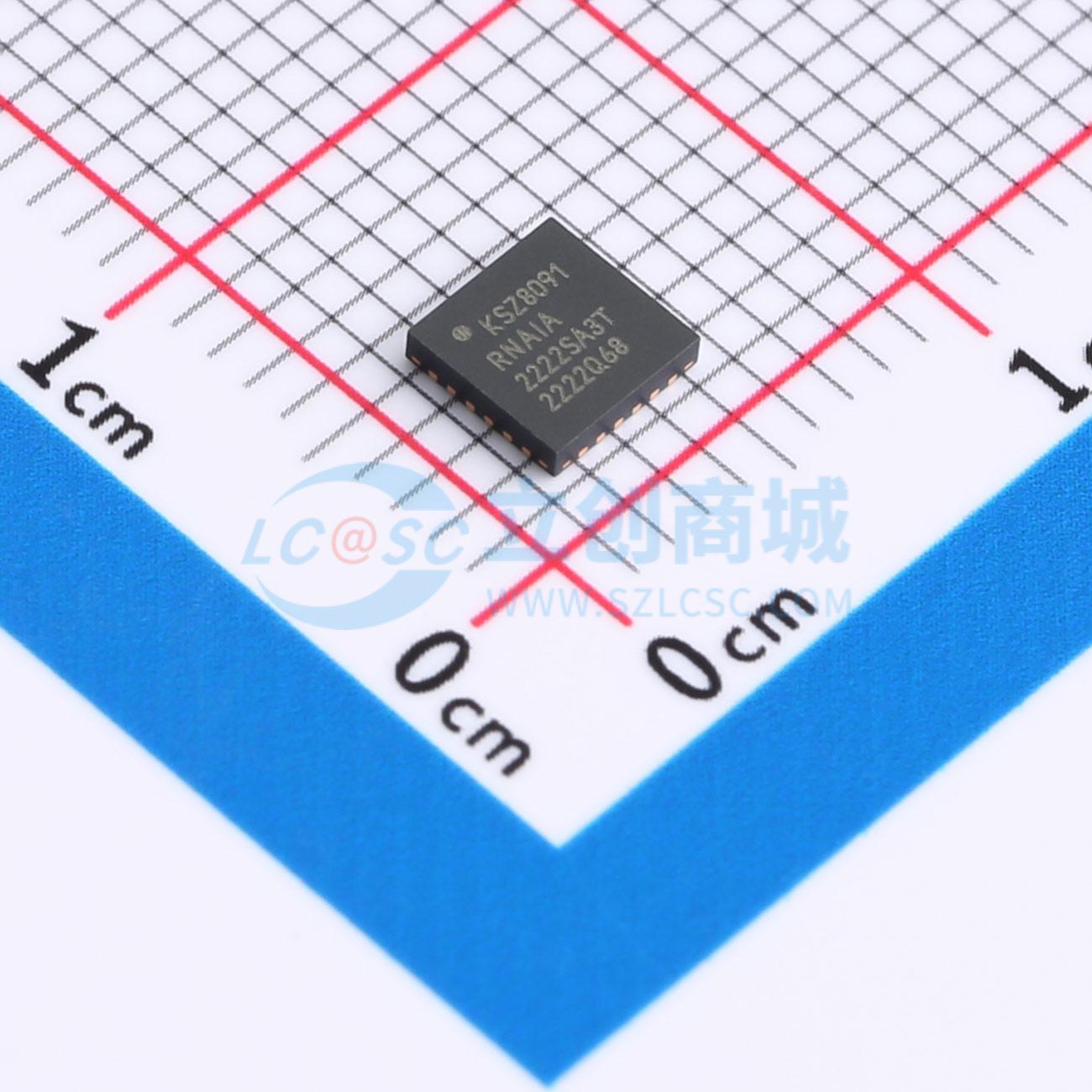

KSZ8091RNAIA-TR
KSZ8091MNX/RNB 10BASE-T/100BASE-TX 物理层收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单芯片10BASE-T/100BASE-TX IEEE 802.3兼容以太网收发器，支持MII和RMII接口。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- KSZ8091RNAIA-TR
- 商品编号
- C631648
- 商品封装
- QFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.1525克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网收发器 | |
| 应用功能 | PHY收发器 | |
| 通道数 | 1 | |
| MAC接口 | MII |
| 属性 | 参数值 | |
|---|---|---|
| 以太网速率标准 | 10BASE-T；100BASE-TX | |
| 数据速率 | 10Mbit/s；100Mbit/s | |
| 工作电压 | 3.3V | |
| 工作温度 | -40℃~+85℃ |
商品概述
KSZ8091是一款单电源10BASE-T/100BASE-Tx以太网物理层收发器，用于通过标准CAT-5非屏蔽双绞线(UTP)电缆进行数据传输和接收。
KSZ8091是一款高度集成的PHY解决方案。它通过使用片上差分对端接电阻、集成低噪声稳压器为1.2V内核供电以及提供灵活的1.8/2.5/3.3V数字I/O接口，来降低板材成本并简化板材布局。
KSZ8091MNx提供媒体独立接口(MII)，KSZ8091RNB提供简化媒体独立接口(RMII)，用于与符合MII/RMII标准的以太网MAC处理器和交换机直接连接。
节能以太网(EEE)在空闲流量期间提供进一步的节能，唤醒局域网(WOL)提供了一种机制，使KSZ8091能够唤醒处于待机电源模式的系统。
KSZ8091提供诊断功能，以方便系统启动和生产测试以及产品部署中的调试。参数NAND树支持可检测KSZ8091 I/O与板之间的故障。LinkMD基于TDR的电缆诊断可识别有故障的铜电缆。
KSZ8091MNx和KSZ8091RNB有32引脚无铅QFN封装。
