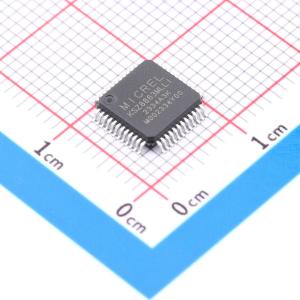

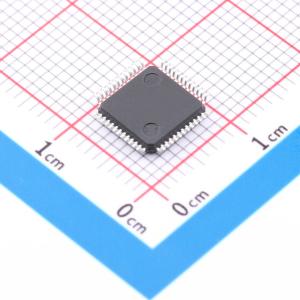

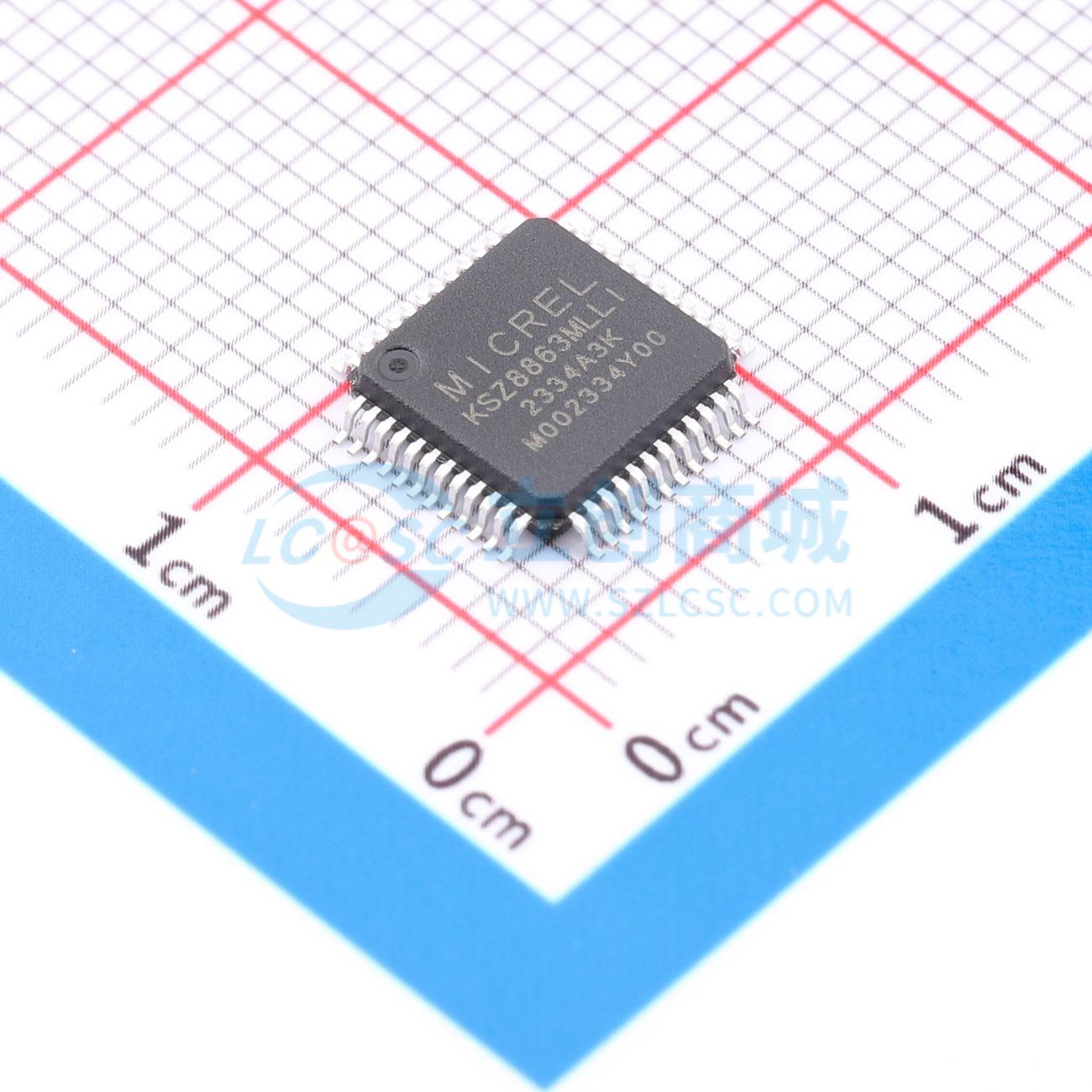

KSZ8863MLLI-TR

KSZ8863MLL、KSZ8863FLL 和 KSZ8863RLL 是高度集成的三端口交换机芯片 IC，具有业界最小的封装尺寸。它们旨在实现新一代低端口数量、成本敏感且节能的 10/100 Mbps 交换系统。低功耗、先进的电源管理和复杂的 QoS 功能（例如 IPv6 优先级分类支持）使这些设备非常适合 IPTV、IP-STB、VoIP、汽车和工业应用。

KSZ8863 系列设计用于满足当今交换系统中的绿色要求。先进的电源管理方案包括软件关断、每端口关断以及在端口空闲时关闭收发器的能量检测模式。

KSZ8863MLL/FLL/RLL 还提供了一种旁路模式，可实现系统级节能。在这种模式下，通过 MII 接口连接到交换机的处理器可以关闭而不影响正常的交换操作。

KSZ8863 系列提供的配置具有灵活性，能够满足不同应用的需求：

• KSZ8863MLL：两个 10/100BASE-T/TX 收发器和一个 MII 接口
• KSZ8863RLL：两个 10/100BASE-T/TX 收发器和一个 RMII 接口
• KSZ8863FLL：一个 100BASE-FX 收发器、一个 10/100BASE-T/TX 收发器和一个 MII 接口

这些设备采用符合 RoHS 标准的 48 引脚 LQFP 封装。还提供工业级和汽车级版本。

高级交换机特性

• 支持最多16个组（全范围VLAN ID）的IEEE 802.1q VLAN
• 每端口基础的VLAN ID标记/非标记选项
• 每端口基础的IEEE 802.1p/q标签插入或移除（出站）
• 每端口基础上可编程的入站和出站速率限制
• 具有百分比控制的广播风暴保护（全局和每端口基础）
• 支持IEEE 802.1d快速生成树协议 - 尾标签模式（在FCS前添加1字节）支持端口3以通知处理器哪个入站端口接收数据包及其优先级
• 当CPU（端口3接口）进入睡眠模式时，自动维持端口1和端口2之间的交换功能的旁路特性
• 自我地址过滤
• 端口1和端口2的独立MAC地址
• 支持RMII接口和50 MHz参考时钟输出
• IGMP监听（IPv4）支持多播数据包过滤
• IPv4/IPv6 QoS支持
• MAC过滤功能将未知单播数据包转发到指定端口

全面的配置寄存器访问

• 所有内部寄存器的串行管理接口（SMI）
• PHY寄存器的MII管理（MIIM）接口
• 高速SPI和I2C接口到所有内部寄存器
• I/O引脚绑定和EEPROM用于在未管理交换模式下编程选择性寄存器
• 控制寄存器可在运行中配置（端口优先级, 802.1p/d/q, AN…）

QoS/CoS数据包优先级支持

• 每端口、基于802.1p和DiffServ
• 每端口基础的802.1p优先级字段重新映射，四个优先级级别

经过验证的集成3端口10/100以太网交换机

• 第三代交换机，配备三个MAC和两个PHY，完全符合IEEE 802.3u标准
• 无阻塞交换结构通过利用1k MAC地址查找表和存储转发架构确保快速数据包传输
• 全双工IEEE 802.3x流控（PAUSE），带强制模式选项
• 半双工背压流控
• HP Auto MDI-X可靠检测并纠正直通和交叉电缆，带有禁用和启用选项
• 基于TDR的LinkMD电缆诊断允许识别故障铜缆
• MII接口同时支持MAC模式和PHY模式
• 综合LED指示灯支持链路、活动、全/半双工和10/100速度
• HBM ESD等级4 kV

交换机监控特性

• 端口镜像/监控/嗅探：入站和/或出站流量到任何端口或MII
• 34个每端口MIB计数器用于完全合规的统计收集
• 用于远程故障诊断的环回模式

低功耗

• 整芯片软件关机（不保存寄存器配置）
• 支持能量检测模式
• 动态时钟树关闭功能
• 每端口基础上基于软件的PHY节能（空闲链路检测，保存寄存器配置）
• 电压：单3.3V电源，内部1.8V LDO用于3.3V VDDIO
• 可选3.3V、2.5V和1.8V用于VDDIO
• 收发器电源3.3V用于VDDA_3.3

工业温度范围：-40°C至+85°C

提供48引脚LQFP无铅封装

• VoIP电话
• 机顶盒/游戏盒子
• 汽车行业
• 工业控制
• IPTV塑料光纤
• 小型企业及家庭住宅网关
• 宽带网关/防火墙/VPN
• 集成DSL/电缆调制解调器
• 无线局域网接入点+网关
• 独立的10/100兆交换机
