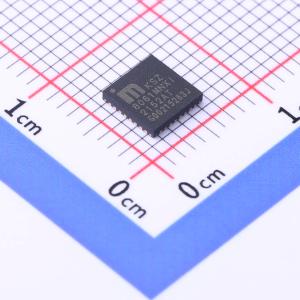

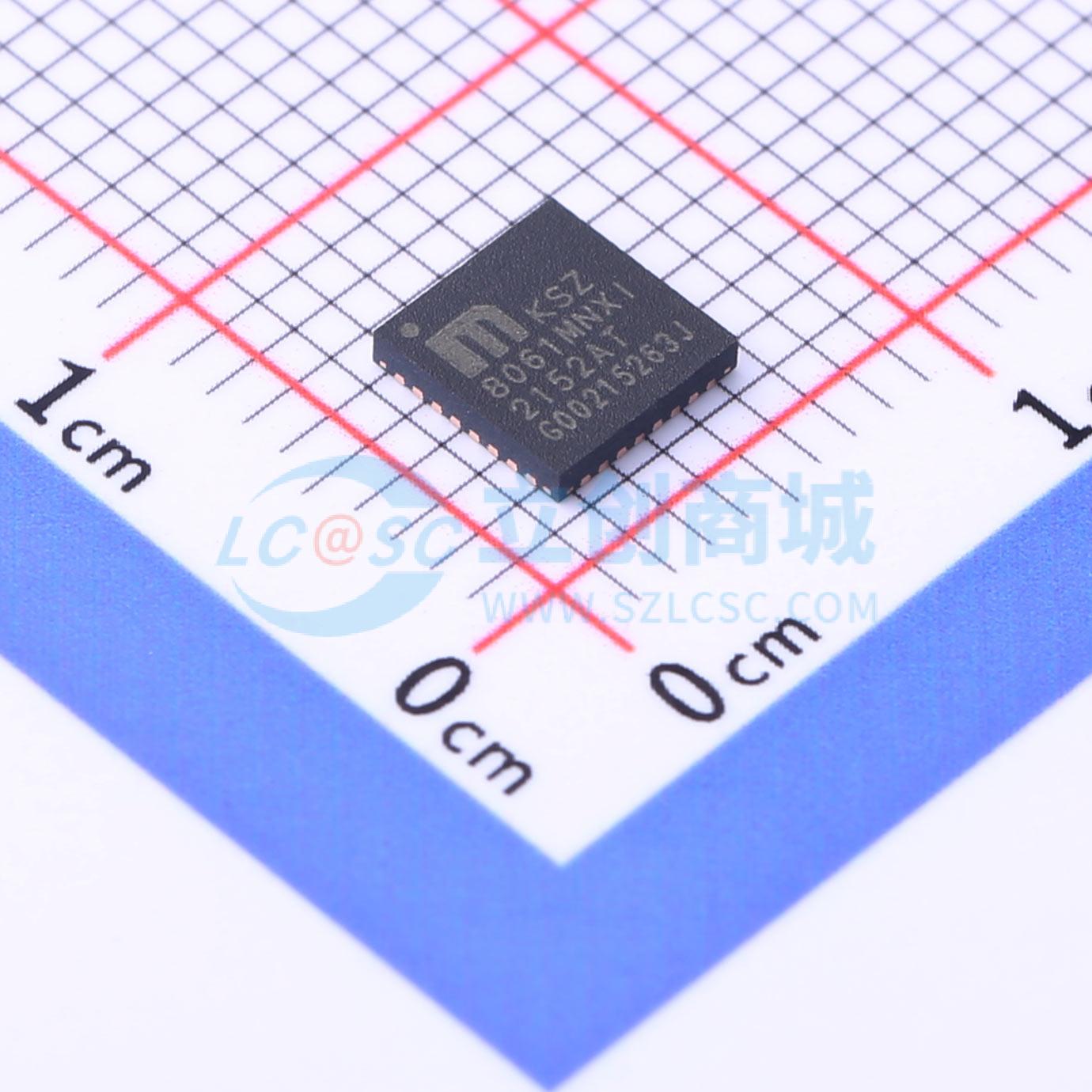

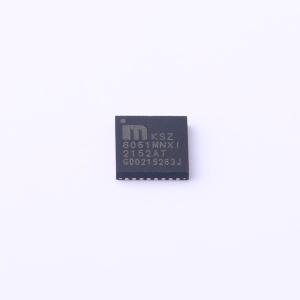

KSZ8061MNXI

KSZ8061MNX/KSZ8061MNG 10Base-T/100Base-TX 物理层收发器

描述: 单芯片10Base-T/100Base-TX以太网物理层收发器，用于通过非屏蔽双绞线（UTP）电缆传输和接收数据。
品牌名称: MICROCHIP(美国微芯)
商品型号: KSZ8061MNXI
商品编号: C633268
商品封装: QFN-32-EP(5x5)
包装方式: 托盘
商品毛重: 20克(g)

商品概述

KSZ8061MN是一款单芯片10BASE-T/100BASE-TX物理层收发器，用于通过非屏蔽双绞线（UTP）电缆进行数据传输和接收。它具有Quiet-WIRE 内部滤波功能，可减少线路辐射，使其非常适合汽车或工业网络等需要满足严格辐射限制的应用场景。该器件还提供了对环境电磁噪声的增强抗干扰能力。

KSZ8061MN提供了媒体独立接口（MII），可以直接与符合MII标准的以太网MAC处理器和交换机连接。其设计超过了汽车AEC-Q100和EMC要求，并能在-40°C至+105°C的扩展温度范围内工作。该设备有两种封装选项：32引脚、5mm x 5mm QFN或WQFN封装，以及48引脚、7mm x 7mm QFN封装。

主要特性包括：

可编程EMI滤波器Quiet-WIRE
MII接口，带有用于寄存器配置的MDC/MDIO管理接口
差分对的片上端接电阻
LinkMD+接收信号质量指示器
快速启动和链路建立
支持IEEE 802.3az节能以太网的低功耗设计
极深睡眠待机模式：可通过CPU或信号检测激活
用于诊断的环回模式
可编程中断输出

KSZ8061MN支持通过标准CAT-5或类似UTP电缆进行10BASE-T和100BASE-TX的数据传输和接收。它还包括HP Auto MDI/MDI-X功能，能够可靠地检测并校正直通和交叉电缆。MII管理总线允许MAC处理器完全访问控制和状态寄存器，中断引脚消除了处理器轮询PHY状态变化的需求。自动协商和Auto MDI/MDI-X可以在上电时禁用，以减少初始链路建立时间。此外，一个信号检测引脚（SIGDET）在链路伙伴不活动时给出指示，当SIGDET解除断言时，设备可以自动进入极深睡眠模式。

应用领域

工业控制
车载诊断（OBD）
汽车网关
摄像头和传感器网络
信息娱乐系统

数据手册PDF

放大查看下载PDF

交货周期

订货9-11个工作日

购买数量

(490个/托盘，最小起订量 1000 个)

个

起订量：1000 个490个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	以太网收发器
	应用功能	PHY收发器
	通道数	-

	属性	参数值
	工作电压	3.3V；2.5V；1.8V
	工作温度	-40℃~+85℃
