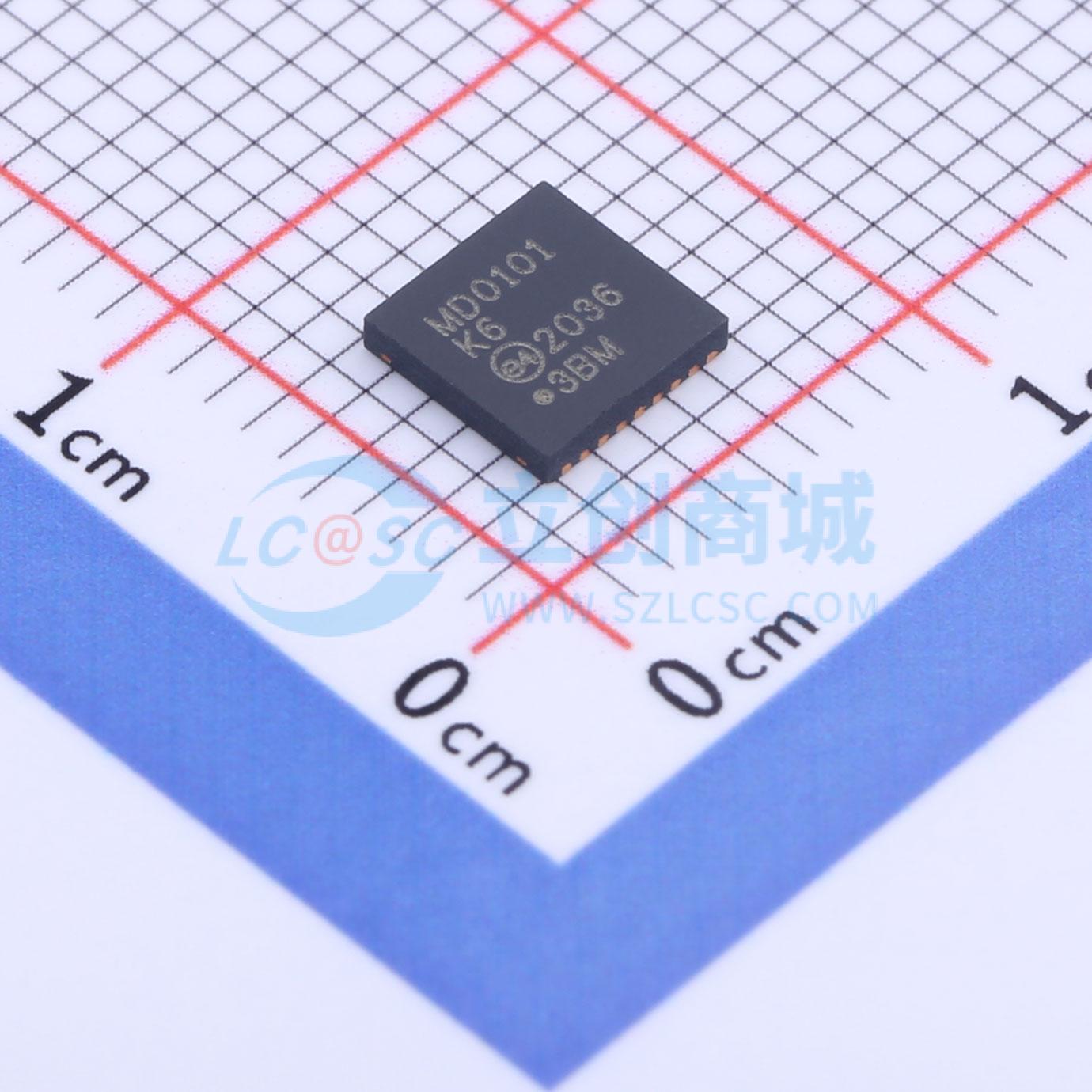

MD0101K6-G
High-Voltage Protection T/R Switch with Clamp Diodes
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MD0101是一款四通道高压限流保护器件。它旨在保护低噪声接收器免受超声应用中高压发射脉冲的影响，通常被称为T/R（收发）开关。每个通道有三个端子：TX、RX和RGND
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MD0101K6-G
- 商品编号
- C633286
- 商品封装
- DFN-18(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.4克(g)
商品参数
参数完善中
商品概述
MD0101是一款四通道高压限流保护器件。它旨在保护低噪声接收器免受超声应用中高压发射脉冲的影响，通常被称为T/R（发射 - 接收）开关。每个通道有三个端子：TX、RX和R_GND。模拟开关端子为TX和RX。RX与R_GND之间集成了钳位二极管，以保护接收器免受高压影响。输出电压将通过反并联二极管钳位至RGND，约为±0.6V。
MD0101可被视为一个常闭开关，典型开关电阻为15Ω，允许小信号通过。一旦开关两端的电压降超过标称值±1V，该器件就会关断。在关断状态下，MD0101的端子间可承受高达±100V的电压。允许有少量电流（典型值为200μA）流过。
MD0101不仅限于超声应用。它还可用作可复位保险丝来保护电源线、用于输出短路保护以及数据采集仪器的保护。MD0101采用18引脚、5×5mm DFN封装。
商品特性
- 高达±100V输入电压保护
- 低导通电阻，典型值15Ω
- 集成钳位二极管
- 快速开关速度
- 四个电气隔离通道
- 无需外部电源
应用领域
- 医学超声成像
- 无损检测应用
- 快速可复位保险丝
- 高端开关
- 数据采集
