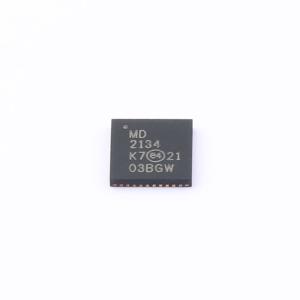

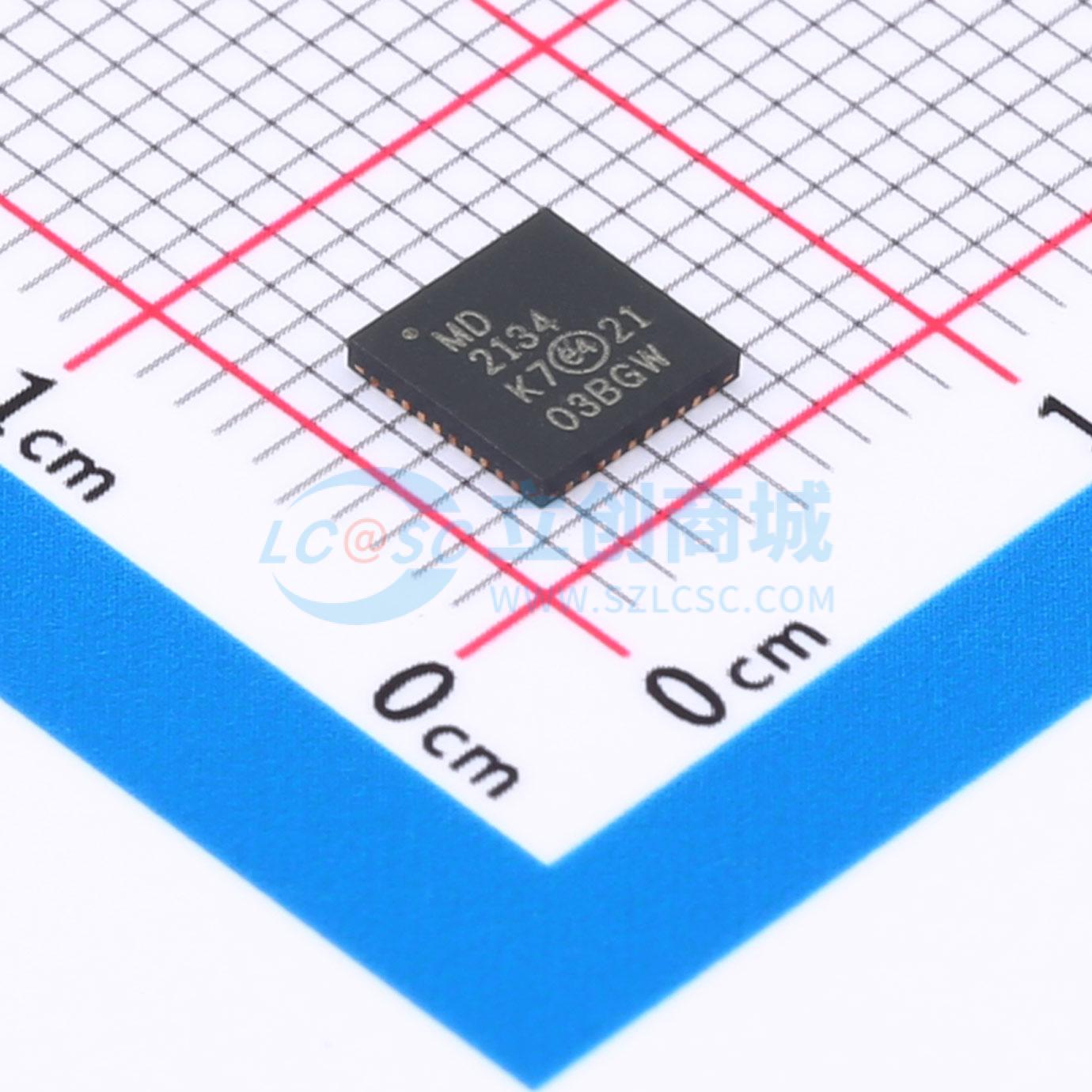

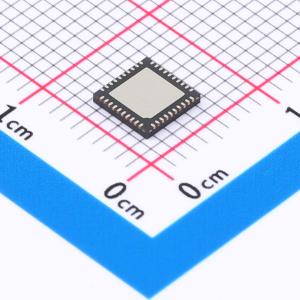

MD2134K7-G

MD2134是一款用于脉冲电流波形发生器的高速源极驱动器。这款可编程、高速、任意电流电平驱动器专为医学超声成像波束形成应用而设计。它也可用于高强度聚焦超声（HIFU）、无损检测超声及其他仪器应用。 MD2134由CMOS数字逻辑输入电路、用于孔径加权幅度控制的8位电流DAC以及一个不包含零电平的可编程15级脉冲幅度调制（PAM）电流源组成。高速电流源由电流开关阵列构成，由LV0~LV15电平寄存器作为波形数据点进行控制。四个逻辑输入M[3:0]用于发射数据电平选择，同时也作为发射时序控制引脚。除了一个8位SPI变迹DAC外，每个电平都可以编程到包括零在内的+/-127分辨率（8位）。输出端PA和PB直接由M[3:0]引脚控制，同时也受SPI寄存器中的极性翻转位S1控制。高速SPI接口将实现逐扫描线的快速数据更新，以动态改变延迟时间、加权和波形。 MD2134的输出设计用于驱动两个极低阈值、高压耗尽型N沟道MOSFET，如Supertex的DN2625，作为源极驱动器。两个DN2625的漏极连接到一个带中心抽头的射频脉冲变压器。变压器的次级输出连接到电缆和压电或电容式换能器，作为具有良好阻抗匹配的负载。

• 多级超声脉冲发生器
• 用于推挽拓扑的快速开关电流源
• 最高频率250MHz，输入到输出延迟4.0ns
• 15个独立的可编程输出电平寄存器
• 8位分辨率的脉冲幅度调制（PAM）
• 通过SPI实现8位变迹DAC控制峰值输出电流
• 极低的二次谐波失真
• 输入到输出的皮秒级时间抖动
• 电平与DAC寄存器的快速SPI读写
• +5.0V电源，2.5V CMOS逻辑接口
• 驱动DN2625 MOSFET输出高达230VP-P
• 可编程孔径开窗

• 医学成像超声波束形成发射机
• 动态聚焦B扫描
• 连续波/脉冲波多普勒及调频啁啾
• 超声相控阵聚焦发射机
• 压电及MEMS换能器波形驱动器
• 高速任意波形发生器
• 高分辨率无损检测相控阵超声脉冲发生器
