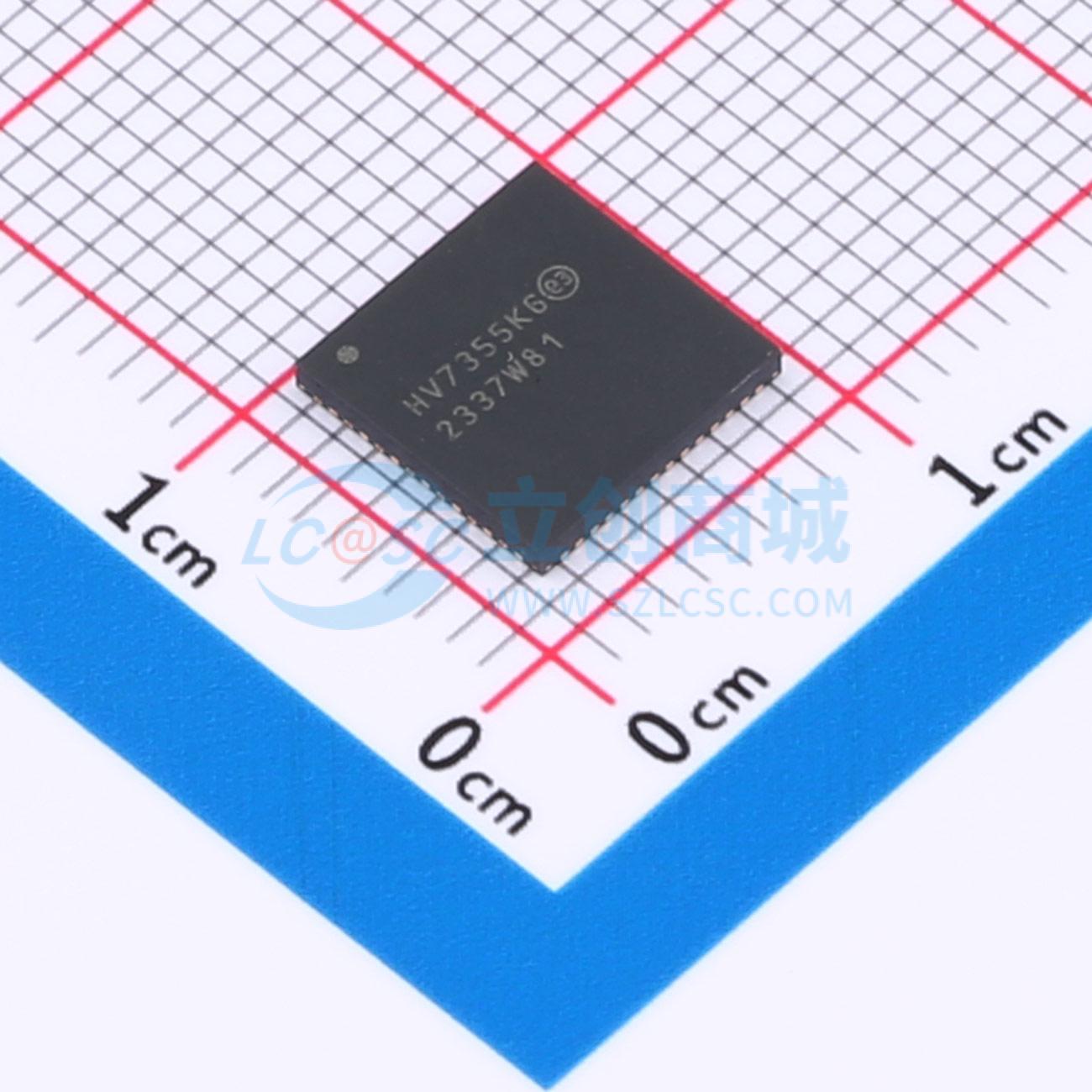

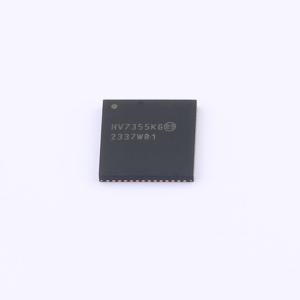

HV7355K6-G

HV7355是一款8通道单极性高压高速脉冲发生器，专为医疗超声应用而设计。这款高压高速集成电路还可用于超声无损检测和声纳测距应用中的其他压电、电容或MEMS传感器。 HV7355由控制器逻辑接口电路、电平转换器、MOSFET栅极驱动器以及作为各通道输出级的大电流P沟道和N沟道MOSFET组成。 各通道的输出级设计为在MC = 1时，能提供±1.5A的峰值输出电流用于脉冲驱动，电压摆幅高达150V。当MC = 0时，所有输出级将峰值电流降至±500 mA，以用于低压连续波（CW）模式操作，从而节省功耗。这种栅极驱动器的直接耦合拓扑结构不仅每个通道节省了一个高压电容器，还使PCB布局更加容易。

• 高密度集成超声发射器
• 输出电压范围：0V至+150V
• 最小源电流和灌电流：±1.5A
• 连续波（CW）模式电流：±300 mA
• 最高工作频率：18 MHz
• 匹配的延迟时间
• 内置栅极驱动器浮动电压调节器
• 2.5V至3.3V CMOS逻辑接口

• 便携式医疗超声成像
• 压电换能器驱动器
• 无损检测
• 脉冲波形发生器
