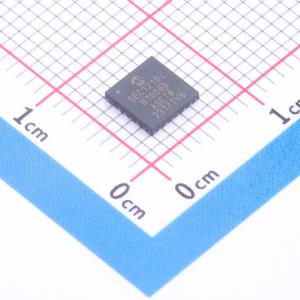

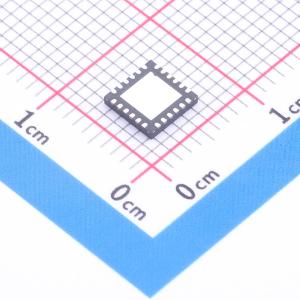

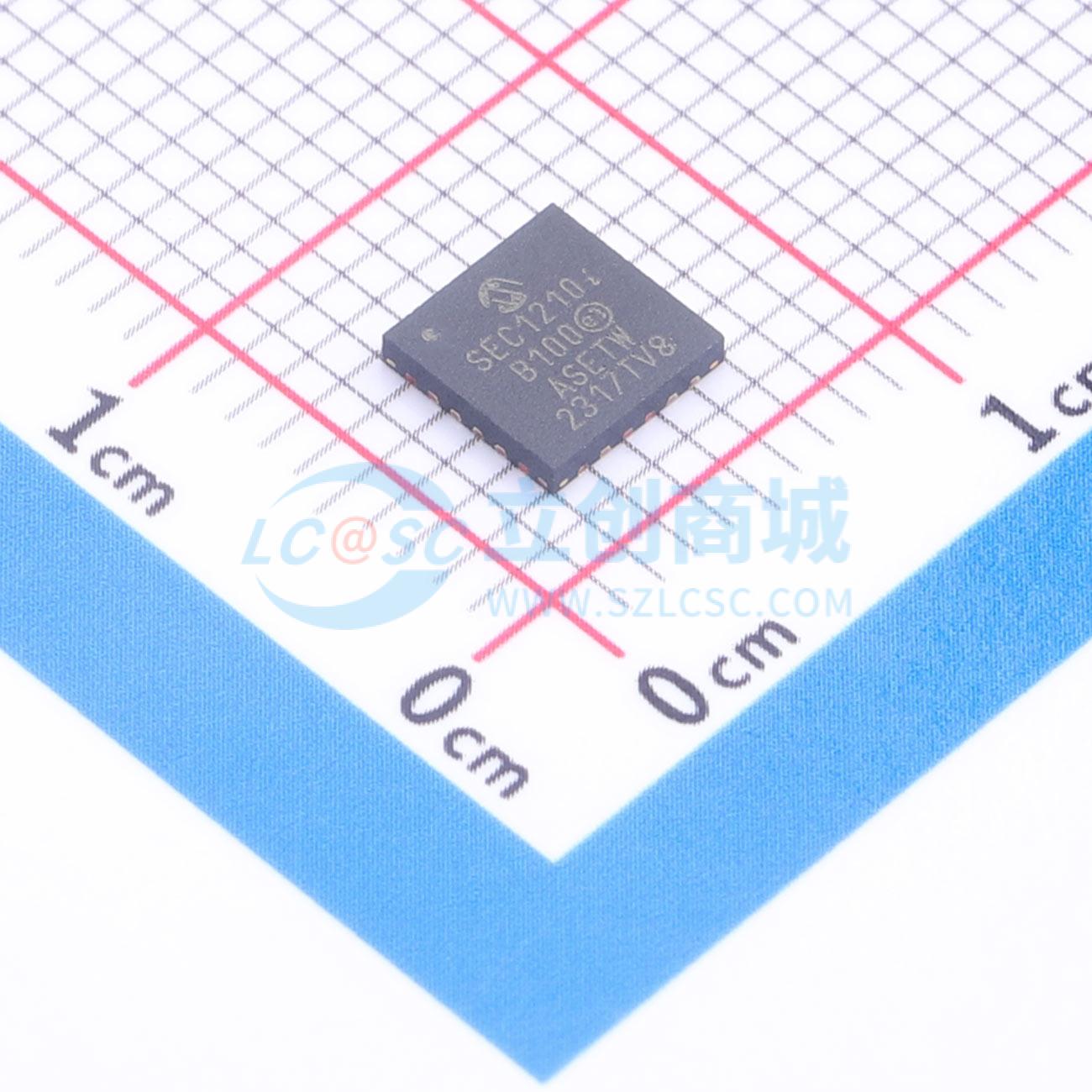

SEC1210-I/PV-UR2

SEC1110 和 SEC1210 提供了一种单芯片解决方案，用于智能卡到 USB 和 UART 接口的桥接。这些桥接器由增强型 8051 微控制器控制，并且所有芯片外设通过 SFR 或 XDATA 寄存器空间访问和控制。TrustSpan 技术使数字系统能够安全地通信、处理、移动和存储信息，在系统板上、跨网络以及通过云进行。

• SEC1110 提供一个智能卡接口，而 SEC1210 提供两个。

• 完全符合 ISO/IEC 7816、EMV 4.2/4.3、ETSI TS 102 221 和 PC/SC 标准。

• 灵活的 ETU 速率生成，支持当前和提议的速率（最高达 826 Kbps）。

• 完全支持 T=0 和 T=1 协议。

• 全包 FIFO（261 字节），用于发送和接收。

• 半双工操作（在交换的发送和接收阶段之间不需要软件干预）。

• 对软件要求宽松的实时响应（大约 180 ms）。

• 动态可编程的 FIFO 阈值，具有字节粒度。

• 超时 FIFO 清空中断，独立于阈值。

• 可编程的智能卡时钟频率。

• 类似 UART 的寄存器文件结构。

• 支持 Class A、Class B、Class C 或 Class AB 智能卡（1.8V、3.0V 和 5.0V 卡）。

• 自动字符重复以恢复 T=0 协议的奇偶校验错误。

• 在拔出卡片和其他系统事件（包括持续的奇偶校验错误）时自动停用卡片。

• 内部过程字节过滤，适用于 T=0 协议。

• 协议定时器（Guard、Timeout 和 CWT）用于 EMV 定义的定时参数。

• 检测无响应的卡片。

• 激活/去激活序列。

• 冷/热复位。

• 监控所有 EMV 定时约束。

• 16 位通用向下计数器，供软件定时使用。

• 在卡片引脚上完全符合 ESD 保护标准。

• 符合 USB 2.0 规范的 12 Mbps USB 操作。

• 集成的 1.5K 上拉电阻和 Dp、Dm 串联端接电阻。

• 集成的 USB 设备控制器，包括：

• 8/16/32/64 字节控制缓冲区。

• 五个 8/16/32/64 字节可编程（批量/中断）端点缓冲区。

• 8051 处理器：

• 减少指令周期时间（约为 80C51 的 9 倍）。

• 最大时钟速度为 9.6 MHz。

• 增强的外设：三个 16 位定时器、看门狗定时器、中断控制器、JTAG。

• OTP（一次性可编程）ROM：16 KB。

• RAM：1.5 KB。

• 启动 ROM：16 KB。

• UART（仅 SEC1210）：

• 支持标准 PC 波特率。

• 3 M 波特高速率（非 PC 标准）。

• SPI（仅 SEC1210）：

• 主机能力，最大性能为 12 MHz。

• 通用：

• 用户可访问的 IO 引脚耐受 5.0V 电压。

• 自时钟内部振荡器，无需外部晶体。

• 3.6V-5.5V 电源输入。

• 内部 4.8V 比较器在输入电压过低时禁用 Class A 卡支持。

• 提供商业级（0℃ 至 +70℃）和工业级（-40℃ 至 +85℃）温度范围。

• USB 智能卡读写器
• 基于UART的智能卡读写器
• 双界面智能卡读写器
