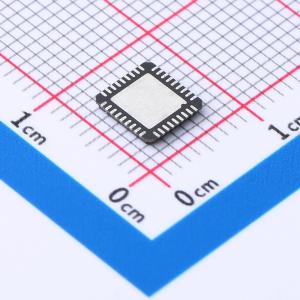

温馨提醒：图片仅供参考，商品以实物为准

USB2241I-AEZG-06

超快速USB 2.0多格式、SD/MMC和MS闪存媒体控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: USB224x系列是符合USB 2.0标准的高速批量传输存储类外围控制器，用于读写流行的闪存媒体。
品牌名称: MICROCHIP(美国微芯)
商品型号: USB2241I-AEZG-06
商品编号: C633329
商品封装: QFN-36
包装方式: 托盘
商品毛重: 0.06克(g)

商品参数

商品概述

SMSC USB224x是一款符合USB 2.0标准的高速批量传输大容量存储类外设控制器，用于对xD Picture Card、Memory Stick (MS)、Secure Digital (SD)和MultiMediaCard (MMC)系列的常用闪存介质进行读写操作。 SMSC USB224x是一款完全集成的单芯片解决方案，能够实现超高性能运行。如果介质和主机能够支持相应速率，平均持续传输速率超过35 MB/s是可行的。USB2244/44i具备读写安全介质格式的功能。

商品特性

低引脚数36引脚QFN（6×6 mm）无铅、符合RoHS标准的封装
USB2240/40i/41/41i — 适用于使用单介质或“组合”介质插槽的应用
所有自映射介质采用硬件控制的数据流架构
对非自映射介质的访问提供流水线硬件支持
型号中带有“i”的产品支持-40℃至85℃的工业温度范围
在获得许可和定制的基础上支持安全介质格式 — USB2244/44i：SD安全格式；USB2242/42i：索尼MagicGate
单芯片闪存介质控制器，USB2240/40i/41/4i：用于“组合”卡插槽的复用接口；USB2242/42i：MS闪存介质读写器；USB2244/44i：SD/MMC闪存介质读写器
支持SDIO和MMC流模式
扩展配置选项 — xD播放器模式操作、插槽开关极性等
介质活动指示灯
GPIO配置和极性 — 多达8个GPIO用于特殊功能；一个GPIO驱动能力高达200 mA
板载24 MHz晶体驱动电路
可选外部24 MHz时钟输入
内置卡电源FET — 200 mA“折返式”短路保护
8051 8位微处理器 — 60 MHz单周期执行；64 KB ROM | 14 KB RAM
支持单一外部3.3 V电源；内部稳压器提供1.8 V内部核心电压，可减少物料清单和节省功耗
优化的引脚布局改善信号布线，便于实现并提高信号完整性
Secure Digital 2.0 — HS-SD、SDHC、TransFlash和小尺寸介质
MultiMediaCard 4.2 — 1/4/8位MMC
Memory Stick格式 — MS 1.43、Pro 1.02、Duo 1.10、Pro-HG Duo 1.01 – MS、MS Duo、HS-MS、MS Pro-HG、MS Pro
xD-Picture Card 1.2
可定制的厂商特定数据
针对低延迟中断处理进行优化
减少内存占用

应用领域

闪存介质卡读写器
台式机和移动PC
打印机
消费类视听设备和媒体播放器/显示器
与微软Vista和Vista ReadyBoost、Windows XP、ME、2K SP4、苹果Mac OSx、Linux大容量存储类驱动程序兼容

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(490个/托盘，最小起订量 1 个)

个

起订量：1 个490个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	USB转换芯片
	应用功能	USB转SD/MMC；USB转MS
	USB协议版本	USB 2.0
	通道数	-

	属性	参数值
	工作电压	3.3V
	数据速率	-
	工作温度	-40℃~+85℃
	工作电流	135mA
