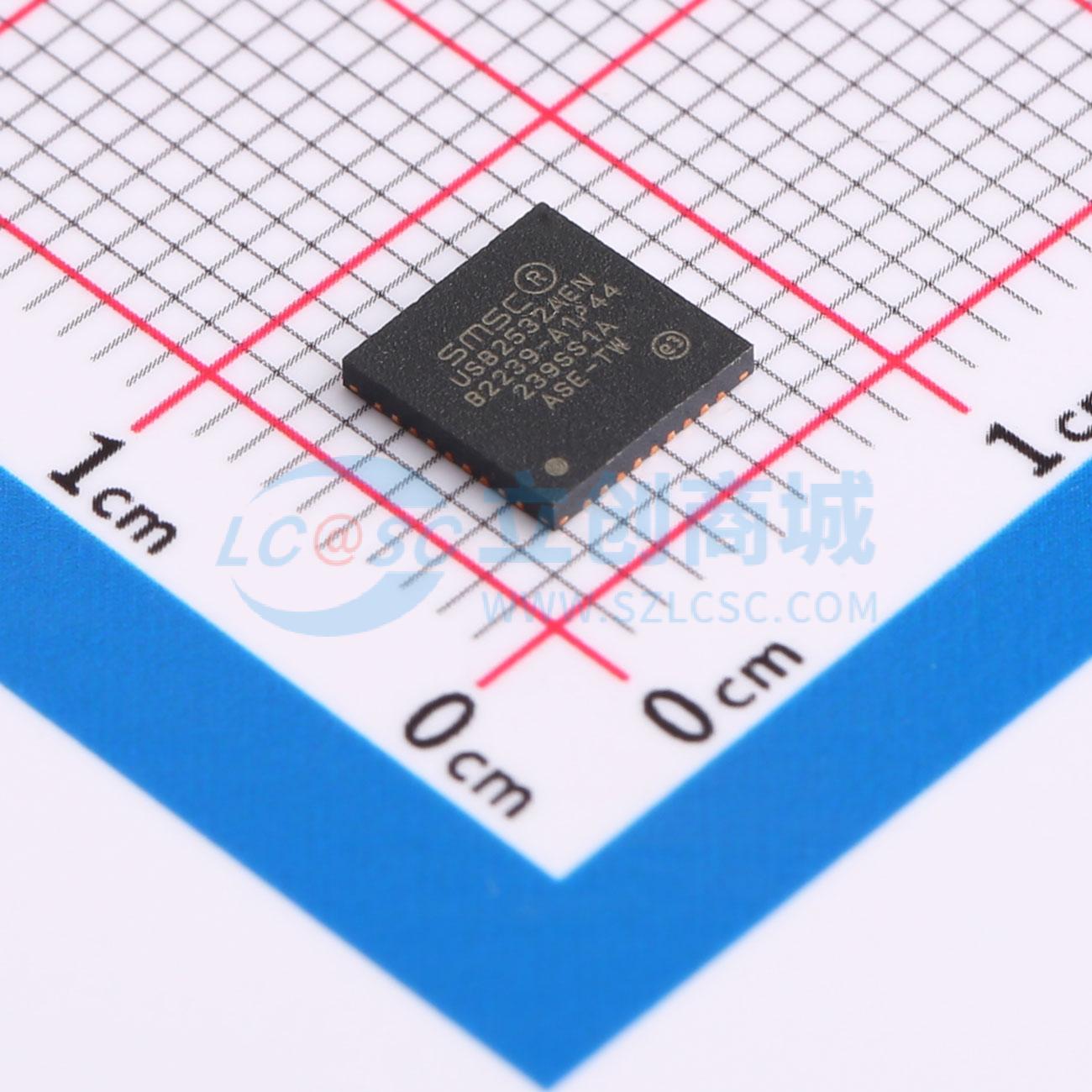

USB2532-1080AEN

双端口USB2.0高速集线器控制器

描述

USB2532 是一款低功耗、OEM 可配置的 MTT（多事务转换器）USB 2.0 集线器控制器，具有 2 个下游端口和适用于嵌入式 USB 应用的高级功能。USB2532 完全符合 USB 2.0 规范、USB 2.0 链路电源管理附录，并可以作为全速集线器或全速/高速集线器连接到上游端口。该双端口集线器支持所有启用的下游端口上的低速、全速和高速（如果作为高速集线器运行）设备。USB2532 特别针对需要高性能和最小 BOM 成本的关键设计要求进行了优化。待机模式下的功耗已降至最低，参考时钟输入可以根据客户的具体应用进行调整。此外，USB 端口所需的所有电阻都集成到了集线器中，包括 D+ 和 D- 引脚上的所有串联端接和上拉/下拉电阻。USB2532 支持上游电池充电器检测和下游电池充电。USB2532 集成的电池充电检测电路支持 USB-IF 电池充电（BC1.2）检测方法和大多数 Apple 设备。这些电路用于检测 USB 充电器的连接和类型，并提供一个中断输出，以指示可以通过串行接口从设备的状态寄存器中读取充电器信息。USB2532 提供电池充电握手并支持以下 USB-IF BC1.2 充电配置文件：- DCP：专用充电端口（无数据的电源适配器）- CDP：充电下行端口（带数据的 1.5A）- SDP：标准下行端口（带数据的 0.5A）- 通过 SMBus 或 OTP 加载的自定义配置文件USB2532 提供了一个额外的 USB 端点，专门用作 USB 到 I2C 接口，允许通过 USB 接口监控、控制或配置外部电路或设备。此外，USB2532 还包含许多强大且独特的功能，例如：- FlexConnect，提供灵活的连接选项。USB2532 的下游端口 1 可以与上游端口交换，使主控设备能够控制集线器上的其他设备。- MultiTRAK 技术，每个端口使用专用的事务转换器 (TT)，无论活动的下游连接数量如何，都能保持一致的全速数据吞吐量。在 USB 全速数据传输方面，MultiTRAK 的性能优于使用单个 TT 的传统 USB 2.0 集线器。- PortMap，提供灵活的端口映射和禁用序列。USB2532 集线器的下游端口可以重新排序或按任意顺序禁用，以最少的工作量支持多种平台设计。对于任何被禁用的端口，USB2532 集线器控制器会自动重新排列剩余的端口，以匹配 USB 主控制器的端口编号方案。- PortSwap，为每个端口的 USB 差分对引脚位置添加可编程性。PortSwap 允许直接对齐 USB 信号（D+/D-）到连接器，以避免 PCB 上的不均匀走线长度或 USB 差分信号交叉。- PHYBoost，在下游端口收发器中提供可编程级别的高速 USB 信号驱动强度。PHYBoost 试图在系统环境受损时恢复 USB 信号完整性。- VariSense，控制 USB 接收器灵敏度，实现可编程级别的 USB 信号接收灵敏度。此功能允许在次优系统环境中操作，例如使用内置 USB 电缆时。USB2532 提供商业级（0℃ 至 +70℃）和工业级（-40℃ 至 +85℃）温度范围版本。

品牌名称

MICROCHIP(美国微芯)

商品型号

USB2532-1080AEN

商品编号

C633340

商品封装

SQFN-36(6x6)​

包装方式

托盘

商品毛重

0.05克(g)
