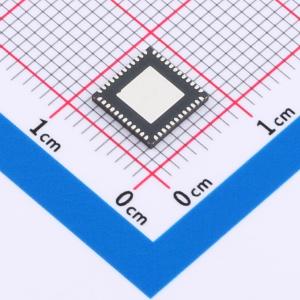

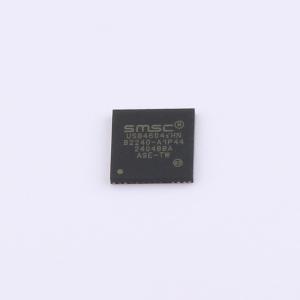

USB4604I-1080HN

USB4604是一款低功耗、可由OEM配置的MTT（多事务转换器）USB 2.0集线器控制器，具有4个下游端口，专为嵌入式USB应用提供高级特性。USB4604完全符合USB 2.0规范、USB 2.0链路电源管理附录、高速芯片间（HSIC）USB电气规范修订版1.0，可作为全速集线器或全/高速集线器连接到上游端口。该4端口集线器在所有启用的下游（非HSIC）端口上支持低速、全速和高速（若作为高速集线器运行）下游设备。HSIC端口仅支持高速操作。 USB4604针对高性能和最低物料清单（BOM）成本为关键设计要求的嵌入式系统进行了专门优化。待机模式功耗已降至最低，参考时钟输入可根据客户的特定应用进行调整。灵活的电源轨选项允许USB4604采用单电源（VBUS、VBAT、3.3V）或双电源（VBAT + 1.8V、3.3V + 1.8V）配置供电，便于集成到节能设计中。此外，USB端口上的所有必需电阻

• 具有4个下游端口的集线器控制器IC
• 支持高速芯片间（HSIC）——上游端口可在HSIC或USB 2.0之间选择
• 上、下游端口支持USB-IF电池充电器修订版1.2（DCP、CDP、SDP）
• 支持为苹果设备充电
• 灵活连接（FlexConnect）：下游端口1可与上游端口互换，允许具备主设备功能的设备控制集线器上的其他设备
• 支持USB到I²C/SPI桥接端点
• 支持USB链路电源管理（LPM）
• 具备SUSPEND引脚，用于向主机指示远程唤醒
• 具备帧起始（SOF）同步时钟输出引脚
• 支持厂商特定消息（VSM）
• 可通过OTP或SMBus从端口进行增强型OEM配置选项设置
• 灵活的电源轨支持——仅VBUS或VBAT供电——仅3.3V供电——VBAT + 1.8V供电——3.3V + 1.8V供电
• 48引脚（7x7mm）SQFN封装，符合RoHS标准
• 多事务追踪（MultiTRAK）——每个端口配备专用事务转换器
• 端口映射（PortMap）——可配置端口映射和禁用顺序
• 端口交换（PortSwap）——可配置差分对内信号交换
• 物理层增强（PHYBoost）——可编程USB收发器驱动强度，用于恢复信号完整性
• 可变灵敏度（VariSense）——可编程USB接收器灵敏度
• 低功耗运行
• 全面的电源管理，可对每个下游端口进行单独或组合电源控制
• 内置自供电或总线供电内部默认设置，无需重新设计即可灵活配置所使用的USB扩展端口数量
• 支持“四页”配置OTP闪存——四个连续的200字节配置页
• 完全集成的USB端接和上拉/下拉电阻
• 片上上电复位（POR）
• 内部3.3V和1.2V电压调节器
• 板载24MHz晶体驱动器、谐振器或外部24MHz时钟输入
• USB主机/设备速度指示器。每个端口的三色LED驱动器指示USB主机和设备连接的速度——高速（480 Mbps）、全速（12 Mbps）、低速（1.5 Mbps）
• 环境适应性——支持商业温度范围[0℃至70℃]——支持工业温度范围[-40℃至85℃]

• LCD显示器和电视
• 多功能USB外设
• 电脑主板
• 机顶盒、DVD播放器、DVR/PVR
• 打印机和扫描仪
• 电脑媒体驱动器舱
• 便携式集线器盒
• 移动PC扩展坞
• 嵌入式系统
