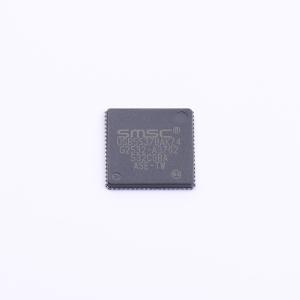

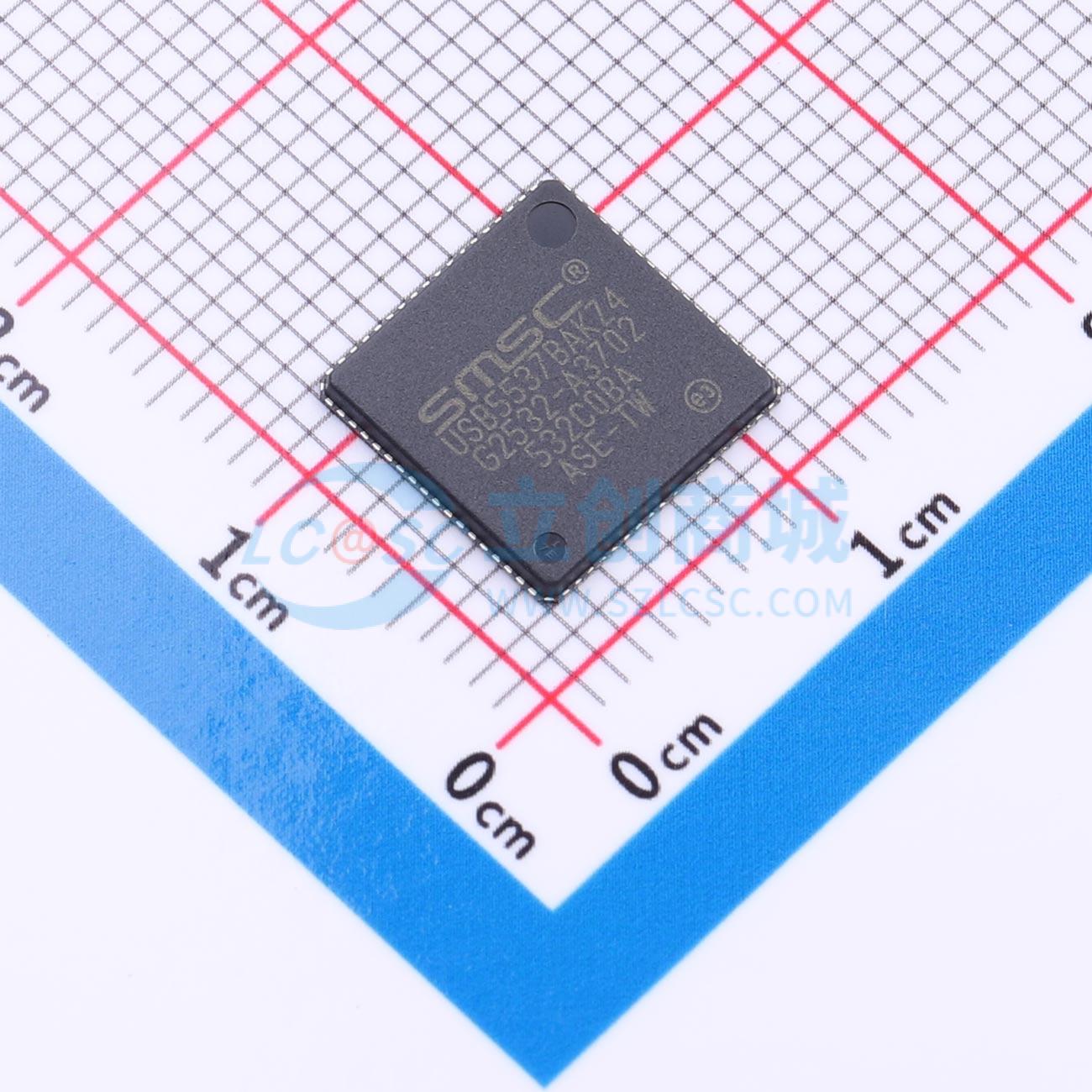

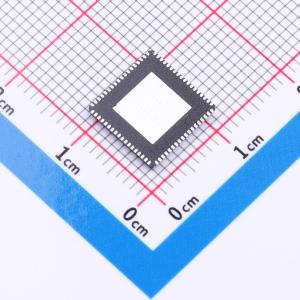

USB5537B-6080AKZE

USB5537B集线器是一款7端口的超高速/高速、低功耗、可配置集线器控制器系列产品，完全符合USB 3.0规范。USB5537B支持5 Gbps超高速（SS）、480 Mbps高速（HS）、12 Mbps全速（FS）和1.5 Mbps低速（LS）的USB信号传输，可全面覆盖所有已定义的USB工作速度。 USB5537B通过其USB 2.0集线器控制器支持USB 2.0速度。新的超高速集线器控制器（7个端口中的4个支持）与USB 2.0控制器并行运行，因此5 Gbps的超高速数据传输不受较慢的USB 2.0流量影响。 USB5537B支持按端口进行电池充电。在启用电池充电的端口上，设备提供自动USB数据线握手功能。该握手功能支持USB 1.2充电下行端口（CDP）、专用充电端口（DCP）和非USB 1.2设备。 USB5537B可通过内部默认设置进行操作配置，也可通过片上OTP ROM、外部SPI ROM或SMBus支持自定义配置。

• 符合USB 3.0标准，支持5 Gbps、480 Mbps、12 Mbps和1.5 Mbps操作，USB引脚可承受5 V电压 - 集成端接和上拉/下拉电阻
• 四个下行USB 3.0端口
• 三个额外的USB 2.0端口，适用于不需要超高速的应用场景
• 支持为大多数流行的电池供电设备充电 - 支持USB-IF电池充电规范1.2版（DCP和CDP） 苹果便携式产品充电器模拟 - 黑莓充电器模拟 - 中国YD/T 1591 - 2006充电器模拟 - 中国YD/T 1591 - 2009充电器模拟 - 支持其他便携式设备
• 模拟便携式/手持设备原装壁式充电器 - 充电配置文件模拟手持设备的壁式充电器，实现快速充电（分钟级而非小时级）
• 支持从关机的移动平台进行充电
• 支持平板电脑的高电流需求
• 针对低功耗运行和低热耗散进行了优化
• 支持通过USB进行固件上传的厂商特定消息（VSM）
• 通过OTP ROM、SPI ROM或SMBus进行配置
• 片上8051微控制器管理VBUS和其他集线器信号
• 8 KB RAM，32 KB ROM
• 一次性可编程（OTP）ROM：8 kbit - 包括片上电荷泵
• 单个25 MHz晶振或时钟输入，满足所有片上PLL和时钟需求
• 支持JTAG边界扫描
• PHYBoost（USB 2.0） - 可选驱动强度，提高信号完整性
• VariSense（USB 2.0） - 控制接收器灵敏度，实现四个可编程级别的USB信号接收灵敏度
• 符合IETF RFC 4122的128位UUID
