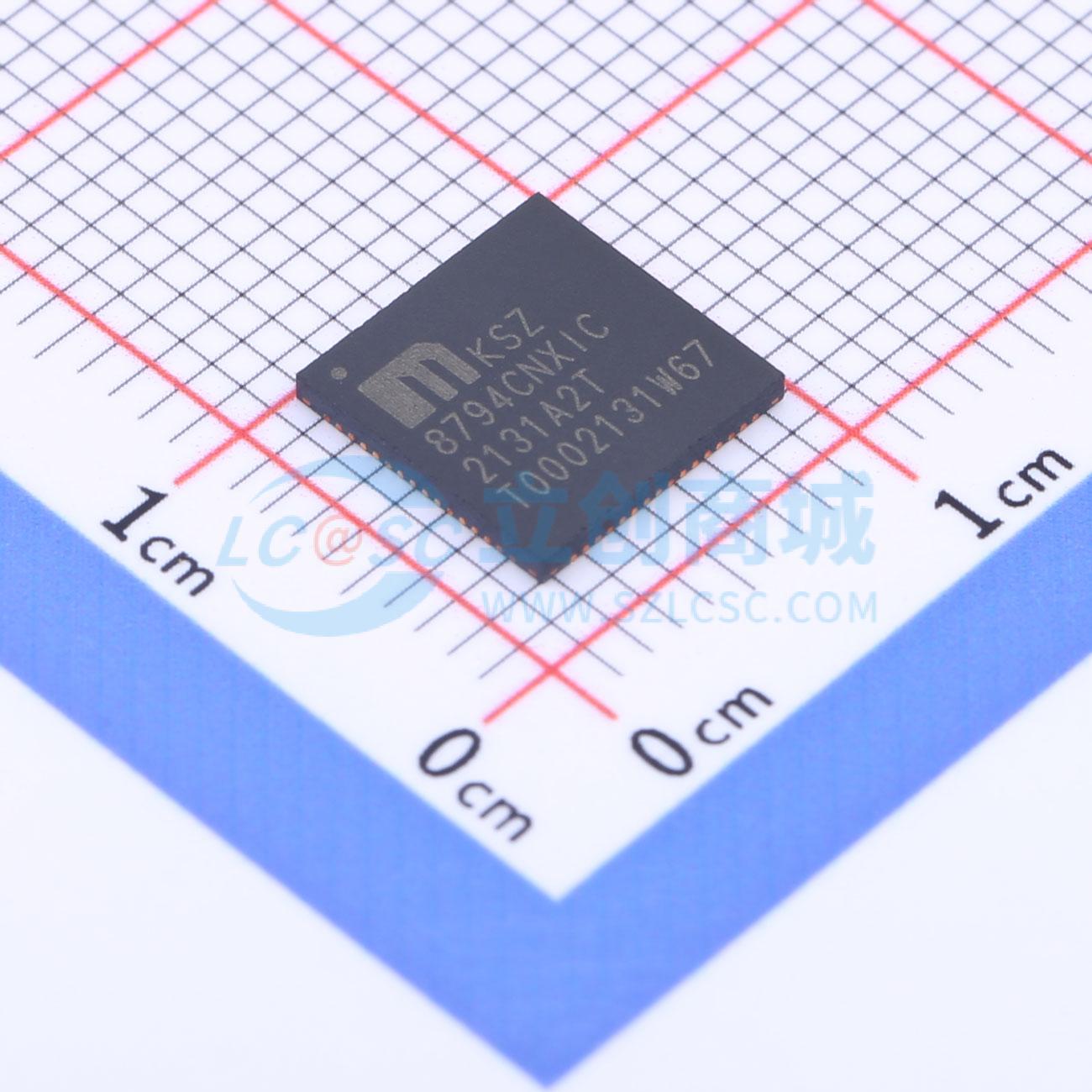

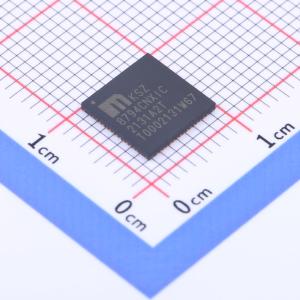

KSZ8794CNXIC

KSZ8794CNX 集成4端口10/100托管以太网交换机

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高度集成的四端口10/100 Mbps以太网交换机，支持一个10/100/1000 Mbps上行端口。具有多种电源管理和节能功能。
品牌名称: MICROCHIP(美国微芯)
商品型号: KSZ8794CNXIC
商品编号: C633469

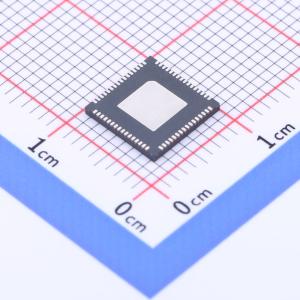

商品封装: QFN-64-EP(8x8)
包装方式: 托盘
商品毛重: 6.6克(g)

商品特性

管理功能：
- KSZ8794CNX包含10/100BASE - T/TX交换系统的所有功能，结合了交换引擎、帧缓冲管理、地址查找表、队列管理、MIB计数器、媒体访问控制器（MAC）和PHY收发器
- 无阻塞存储转发交换结构，利用1024条目转发表确保快速数据包传递
- 端口镜像/监控/嗅探：任何端口的入站和/或出站流量
- MIB计数器用于完全符合标准的统计收集（每个端口36个计数器）
- 支持MIB计数器中基于端口的刷新和冻结命令的硬件
- 支持远程PHY和MAC模式的多重环回，用于诊断
- 支持快速生成树（RSTP）进行拓扑管理和环/线性恢复
强大的PHY端口：
- 四个集成的符合IEEE 802.3/802.3u标准的以太网收发器，支持10BASE - T和100BASE - TX
- 支持IEEE 802.1az EEE
- 片上终端电阻和差分对的内部偏置以降低功耗
- 支持HP Auto MDI/MDI - X交叉，消除应用中区分直连或交叉电缆的需要
MAC和GMAC端口：
- 三个内部媒体访问控制（MAC1到MAC3）单元和一个内部千兆媒体访问控制（GMAC4）单元
- 端口4 GMAC4支持RGMII、MII或RMII接口，带有上行链路
- 支持2 KByte巨型数据包
- 端口4支持尾标签模式（在FCS之前添加一个字节），以通知处理器哪个入站端口接收数据包及其优先级
- 支持带有50 MHz参考时钟输出的简化媒体独立接口（RMII）
- 端口4在PHY模式或MAC模式下支持媒体独立接口（MII）
- 支持LinkMD®电缆诊断功能，用于确定电缆开路、短路和长度
高级交换功能：
- 无阻塞存储转发交换结构，利用1024条目转发表确保快速数据包传递
- 64 KB帧缓冲RAM
- 支持IEEE 802.1q VLAN，最多128个活动VLAN组（VLAN ID全范围4096）
- 基于每个端口（出站）支持IEEE 802.1ρ/Ω标签插入或移除
- 每个端口支持VLAN ID标签/无标签选项
- 完全符合IEEE 802.3/802.3u标准
- 支持IEEE 802.3x全双工（带强制模式选项）和半双工背压冲突流控制
- 支持IEEE 802.1w快速生成树协议
- 支持IGMP v1/v2/v3窥探，用于组播数据包过滤
- 支持QoS/CoS数据包优先级：802.1p、基于DiffServ和每个端口四个优先级级别的802.1p优先级字段重新映射
- 支持IPv4/IPv6 QoS
- 支持IPv6组播侦听发现（MLD）窥探
- 每个端口的入站和出站端口支持可编程速率限制
- 支持无抖动的基于每个数据包的速率限制
- 端口4支持尾标签模式（在FCS之前添加1个字节），以通知处理器哪个入站端口接收数据包
- 支持带百分比控制的广播风暴保护（全局和每个端口），1K条目转发表和64 KB帧缓冲
- 支持IEEE 802.1P、IPv4 TOS（DIFFSERV）、IPv6流量类等的动态数据包映射的4个优先级队列
- 支持使用AMD的魔术包的Wake - on - LAN（WoL）
- 支持VLAN和地址过滤
- 支持通过访问控制列表（ACL）的802.1x基于端口的安全、认证和基于MAC的认证
- 提供基于端口和基于规则的ACL，以支持第2层MAC SA/DA地址、第3层IP地址和IP掩码、第4层TCP/UDP端口号、IP协议、TCP标志，并为端口安全过滤提供补偿
- 基于每秒比特（bps）和基于数据包的速率限制的入站和出站速率限制
配置寄存器访问：
- 高速SPI（4线，高达50 MHz）接口，用于访问所有内部寄存器
- MII管理（MIIM，MDC/MDIO 2线）接口，根据IEEE 802.3规范的条款22.2.4.5访问所有PHY寄存器
- I/O引脚绑定功能，在复位时从I/O引脚设置某些寄存器位
- 控制寄存器可动态配置
电源和电源管理：
- 全芯片软件掉电（所有寄存器值不保存，释放掉电后绑定位值将重新绑定）
- 每个端口软件掉电
- 能量检测掉电（EDPD），当电缆移除时禁用PHY收发器
- 支持IEEE P802.3az节能以太网（EEE），即使电缆未移除也可降低LPI状态下收发器的功耗
- 动态时钟树控制，减少未使用区域的时钟
- 低功耗，变压器上无额外功耗
- 电压：使用外部LDO电源
  - 模拟VDDAT 3.3V或2.5V
  - VDDIO支持3.3V、2.5V和1.8V
  - 模拟和数字核心电源低至1.2V
- 支持WoL，具有可配置的数据包控制
附加功能：
- 单个25 MHz ±50 ppm参考时钟要求
- 全面的可编程双LED指示灯支持，用于链路、活动、全/半双工和10/100速度
封装和环境：
- 商业温度范围：0°C至+70°C
- 工业温度范围：-40°C至+85°C
- 提供无铅、符合RoHS标准的64引脚QFN小封装
- 采用0.065 μm CMOS技术以降低功耗

应用领域

采用符合IEEE 802.3标准MAC的工业以太网应用（Ethernet/IP、Profinet、MODBUS TCP等）
VoIP电话
机顶盒/游戏盒
汽车
工业控制
IPTV POF
具有四个LAN端口全有线速度的SOHO住宅网关
宽带网关/防火墙/VPN
集成DSL/电缆调制解调器
无线LAN接入点 + 网关
独立10/100交换机
联网测量和控制系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(260个/托盘，最小起订量 1 个)

个

起订量：1 个260个/托盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	其他接口
	接口类型	RMII；MII
	数据速率	1Gbps

	属性	参数值
	工作电压	3.3V
	工作温度	0℃~+70℃
