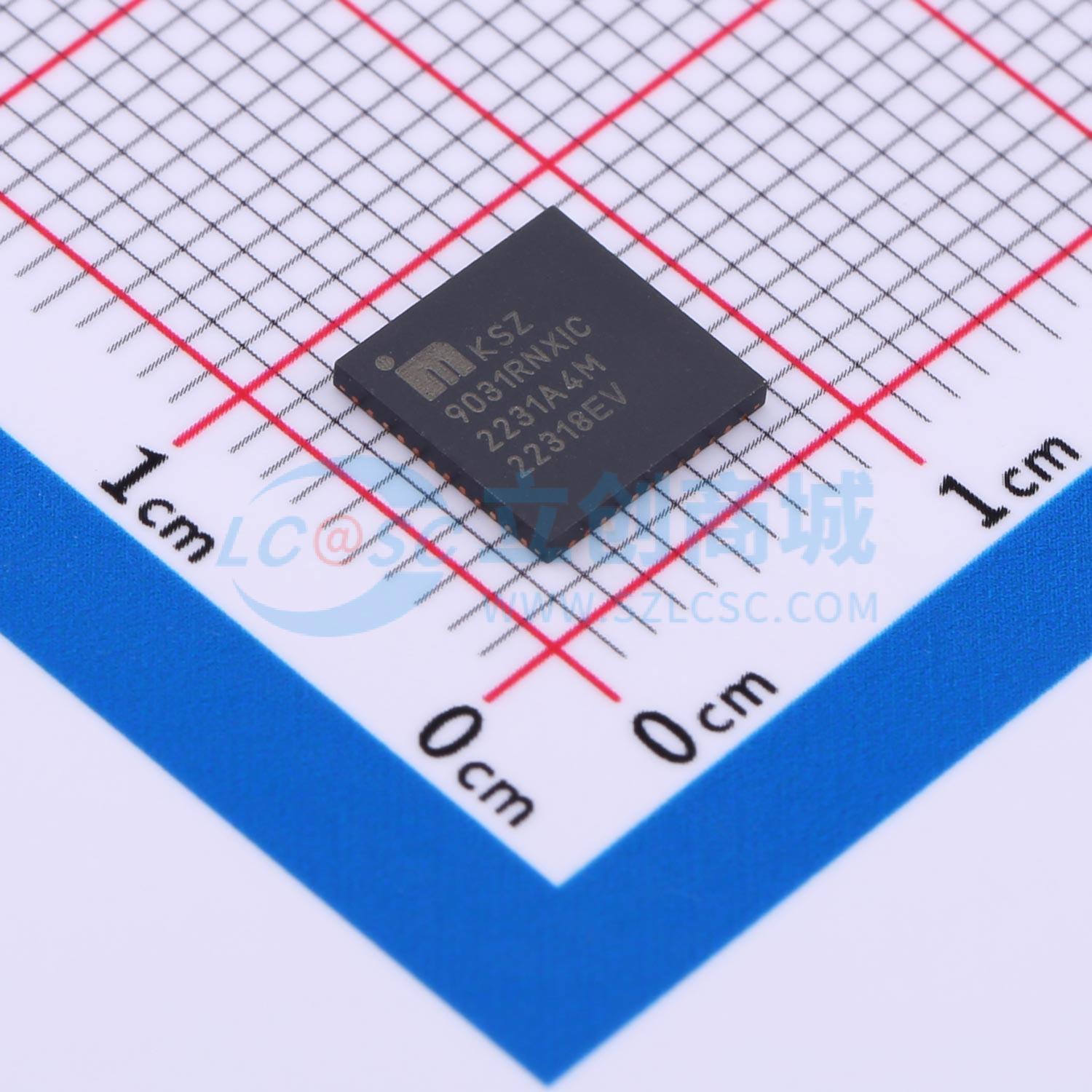

温馨提醒：图片仅供参考，商品以实物为准

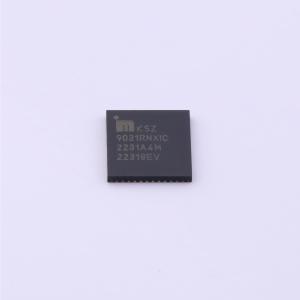

KSZ9031RNXIC
千兆以太网收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 支持10/100/1000 Mbps以太网传输，具有RGMII接口。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- KSZ9031RNXIC
- 商品编号
- C633480
- 商品封装
- QFN-48-EP(7x7)
- 包装方式
- 托盘
- 商品毛重
- 5.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网收发器 | |
| 应用功能 | PHY收发器 | |
| 通道数 | 4 | |
| MAC接口 | RGMII |
| 属性 | 参数值 | |
|---|---|---|
| 以太网速率标准 | 1000BASE-T；10BASE-T；100BASE-TX | |
| 数据速率 | 10Mbit/s；100Mbit/s；1Gbit/s | |
| 工作电压 | 1.2V；3.3V；2.5V；1.8V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 单芯片 10/100/1000 Mbps 以太网收发器，适用于 IEEE 802.3 应用
- RGMII 定时支持片上延迟，符合 RGMII 2.0 版本，并提供外部延迟编程选项，可调整和校正 TX 和 RX 定时路径
- RGMII 支持 3.3V/2.5V/1.8V 耐压 I/O
- 自动协商功能，自动选择最高链路速度（10/100/1000 Mbps）和双工模式（半双工/全双工）
- 差分对的片上端接电阻
- 片上 LDO 控制器支持单 3.3V 电源操作——仅需一个外部 FET 生成核心所需的 1.2V 电压
- 支持高达 16 KB 的巨型帧
- 125 MHz 参考时钟输出
- 无电缆连接时的能量检测节能模式，减少功耗
- 支持带有强大自定义数据包检测功能的唤醒局域网 (WOL)
- 可编程 LED 输出，用于指示链路、活动和速度
- 基线漂移校正
- LinkMD TDR 基于电缆诊断，识别故障铜缆
- 参数 NAND 树支持，用于检测芯片 I/O 与板之间的故障
- 用于诊断的环回模式
- 自动 MDI/MDI-X 交叉检测并纠正所有工作速度下的配对交换
- 自动检测并纠正配对交换、配对偏斜和配对极性
- MDC/MDIO 管理接口，用于物理层寄存器配置
- 中断引脚选项
- 电源关闭和节能模式
- 工作电压 - 核心 (DVDDL, AVDDL, AVDDL_PLL)：1.2V（外部 FET 或稳压器）- VDD I/O (DVDDH)：3.3V、2.5V 或 1.8V - 收发器 (AVDDH)：3.3V 或 2.5V（商业温度）
- AEC-Q100 3 级 (KSZ9031RNXUA/UB) 和 2 级 (KSZ9031RNXVA/VB) 认证，适用于汽车应用
- 48 引脚 QFN (7 mm x 7 mm) 封装
应用领域
- 激光/网络打印机
- 网络附加存储（NAS）
- 网络服务器
- 主板上的千兆以太网 (GLOM)
- 宽带网关
- 千兆SOHO/SMB路由器
- IPTV
- IP机顶盒
- 游戏主机
- 三重播放（数据、语音、视频）媒体中心
- 工业控制
- 汽车车载网络
