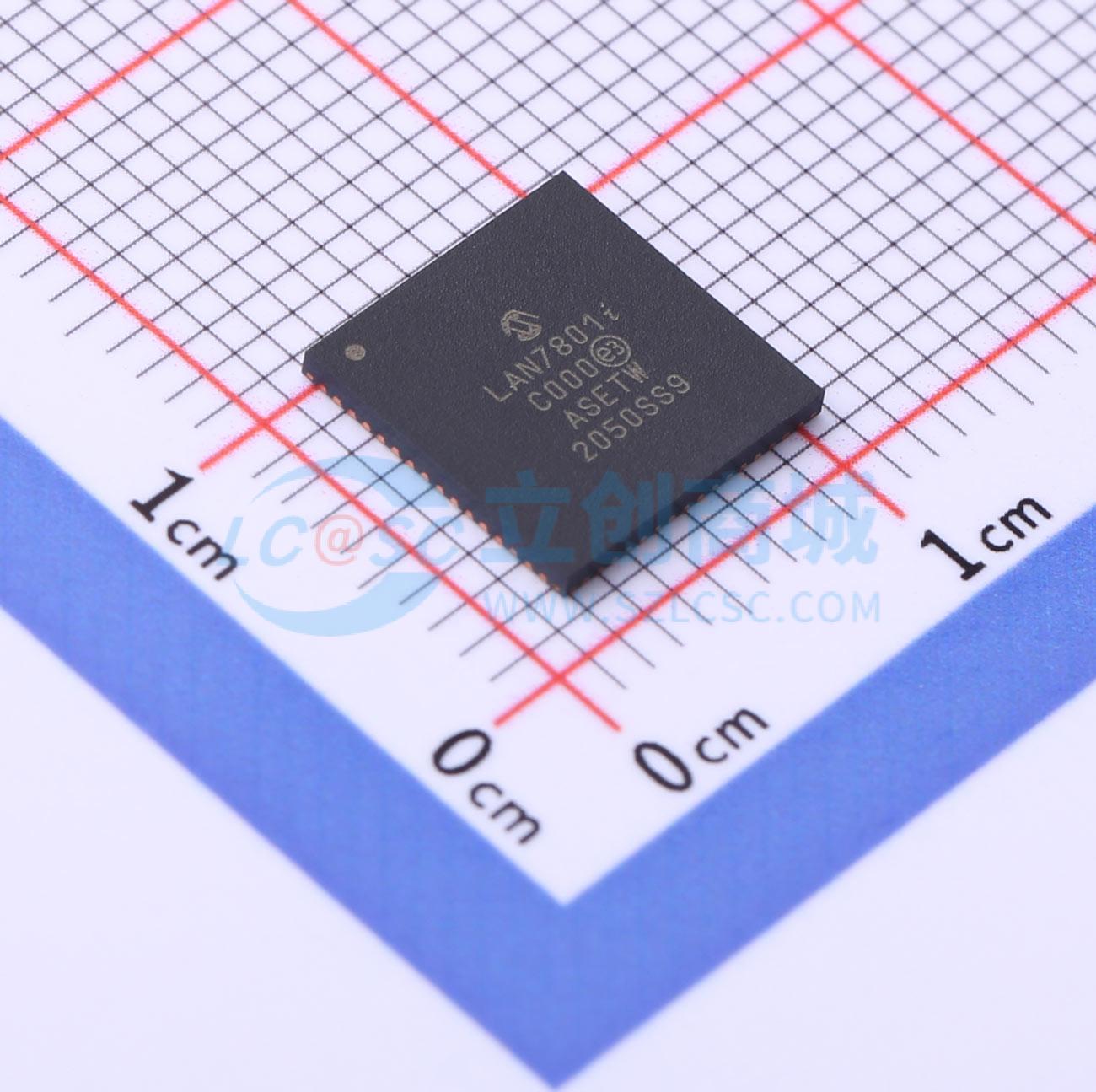

温馨提醒：图片仅供参考，商品以实物为准

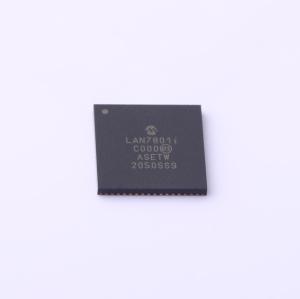

LAN7801-I/9JX

LAN7801 USB 3.1 Gen 1至10/100/1000以太网控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LAN7801是一款高性能的USB 3.1 Gen 1至10/100/1000以太网控制器，支持RGMII接口。适用于汽车信息娱乐系统、笔记本/平板扩展坞、机顶盒和PVR等应用。
品牌名称: MICROCHIP(美国微芯)
商品型号: LAN7801-I/9JX
商品编号: C633491
商品封装: VQFN-64(9x9)
包装方式: 托盘
商品毛重: 6.8克(g)

商品参数

商品概述

单芯片超速（SS）USB 3.1 Gen 1至10/100/1000以太网控制器 - RGMII输出到外部千兆PHY - 集成10/100/1000以太网MAC（全双工支持）- 集成USB 3.1 Gen 1 SS设备控制器和PHY

低功耗 - 符合节能以太网IEEE 802.3az标准 - 支持网络唤醒（WoL）

通过一次性可编程（OTP）存储器配置

NetDetach提供当以太网电缆连接/移除时自动USB连接/断开功能

符合AEC-Q100汽车应用标准

LAN7801是一款高性能的USB 3.1 Gen 1至10/100/1000以太网控制器，带有RGMII。其应用范围从汽车信息娱乐/ADAS、笔记本/平板扩展坞、机顶盒、PVRs到USB端口复制器、USB转以太网适配器、嵌入式系统以及测试仪器，LAN7801是一种高性能且经济有效的USB转以太网连接解决方案。

LAN7801集成了10/100/1000以太网MAC、过滤引擎、USB PHY、超速USB 3.1 Gen 1设备控制器、TAP控制器、EEPROM控制器及具有内部数据包缓冲功能的FIFO控制器。

内部USB 3.1 Gen 1设备控制器和USB PHY符合USB 3.1 Gen 1超速标准。LAN7801实现了控制、中断、批量输入及批量输出USB端点。

以太网控制器符合IEEE 802.3、IEEE 802.3u、IEEE 802.3ab及802.3az（节能以太网）标准。还支持ARP和NS卸载。集成的RGMII接口允许连接到外部RGMII以太网PHY。

提供了多种电源管理特性，包括节能以太网（IEEE 802.3az）、对微软Always On Always Connected (AOAC)的支持、“魔术包”、“网络唤醒”和“链路状态变化”唤醒事件。可以编程设置唤醒事件来发起USB远程唤醒。支持多达32种不同的AOAC唤醒帧模式，同时支持微软的WPD（全包检测）。

内置一个EEPROM控制器用于加载各种USB和以太网配置参数。对于不需要EEPROM的应用，LAN7801提供了1K字节的一次性可编程内存，可以在枚举前预加载这些相同的配置数据。集成的符合IEEE 1149.1标准的TAP控制器通过JTAG提供边界扫描。

LAN7801有商业级、汽车级和扩展汽车温度范围版本可供选择。

应用领域

车载娱乐系统
笔记本/平板对接站
分离式笔记本电脑
USB端口复制品
独立的USB到以太网转换器
嵌入式系统 / 消费电子设备
机顶盒 / 视频录像机
测试仪器 / 工业设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	USB转换芯片
	应用功能	USB转以太网
	USB协议版本	USB 3.1
	通道数	-

	属性	参数值
	工作电压	3.3V
	数据速率	480Mbps
	工作温度	-40℃~+85℃
