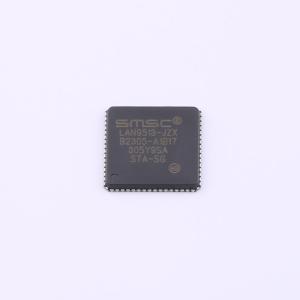

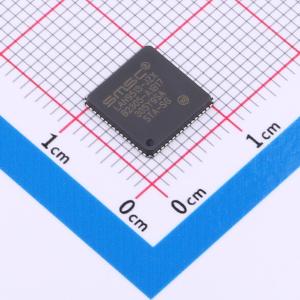

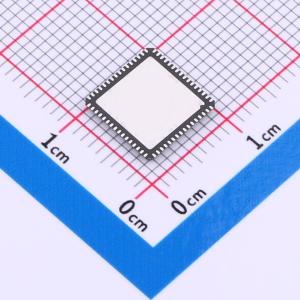

LAN9513-JZX
USB 2.0 集线器和10/100以太网控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高性能10/100以太网控制器，符合IEEE802.3/802.3u标准。集成三个下行端口和一个上行端口的USB 2.0集线器。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- LAN9513-JZX
- 商品编号
- C633508
- 商品封装
- QFN-64-EP(9x9)
- 包装方式
- 托盘
- 商品毛重
- 0.865克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网控制器 | |
| 通道数 | 3 | |
| MAC接口 | USB | |
| 工作电压 | 3.3V |
| 属性 | 参数值 | |
|---|---|---|
| 集成PHY | 是 | |
| 工作温度 | 0℃~+70℃ | |
| 通信接口 | JTAG | |
| 以太网速率标准 | 10BASE-T；100BASE-TX |
商品概述
LAN9513/LAN9513i 是一款高性能的高速 USB 2.0 集线器，带有 10/100 以太网控制器。其应用范围从嵌入式系统、台式 PC、笔记本 PC、打印机、游戏机到扩展坞等，LAN9513/LAN9513i 定位为高性能、低成本的 USB/以太网和 USB/USB 连接解决方案。
LAN9513/LAN9513i 包含一个集成的 USB 2.0 集线器、三个集成的下游 USB 2.0 物理层、一个集成的上游 USB 2.0 物理层、一个 10/100 以太网物理层、一个 10/100 以太网控制器、一个 TAP 控制器和一个 EEPROM 控制器。
LAN9513/LAN9513i 集线器提供了超过 30 种可编程功能，包括：
- 端口映射（也称为端口重映射），提供灵活的端口映射和禁用序列。LAN9513/LAN9513i 集线器的下游端口可以重新排序或按任意顺序禁用，以支持多种平台设计，并减少工作量。对于任何被禁用的端口，LAN9513/LAN9513i 会自动重新排列剩余端口，以匹配 USB 主控制器的端口号。
- 端口交换，为每个端口的 USB 差分对引脚位置提供可编程性。端口交换允许直接对齐 USB 信号（D+/D-）到连接器，避免 PCB 上 USB 差分信号的不均匀走线长度或交叉。
- PHYBoost 可在 USB 端口收发器中启用四个级别的 USB 信号驱动强度。PHYBoost 试图恢复因系统级变量（如不良的 PCB 布局、长电缆等）而受损的 USB 信号完整性。
应用领域
- 台式机
- 笔记本电脑
- 打印机
- 游戏主机
- 嵌入式系统
- 泊接站
