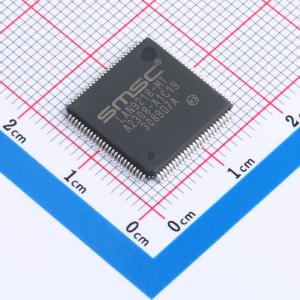

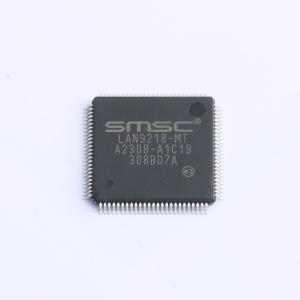

温馨提醒：图片仅供参考，商品以实物为准
LAN9218-MT
高性能单芯片10/100以太网控制器，支持HP Auto-MDIX
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高性能单芯片10/100以太网控制器，支持HP Auto-MDIX。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- LAN9218-MT
- 商品编号
- C638313
- 商品封装
- TQFP-100(14x14)
- 包装方式
- 托盘
- 商品毛重
- 0.68克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网控制器 | |
| 通道数 | 1 | |
| MAC接口 | MII | |
| 工作电压 | 3.3V |
| 属性 | 参数值 | |
|---|---|---|
| 集成PHY | 是 | |
| 工作温度 | 0℃~+70℃ | |
| 存储空间 | 16KB | |
| 以太网速率标准 | 10BASE-T；100BASE-TX |
商品概述
LAN9218 是一款全功能单芯片 10/100 以太网控制器，专为需要性能、灵活性、易于集成和系统成本控制的嵌入式应用设计。LAN9218 特别设计以提供给定架构下的最高性能。LAN9218 完全符合 IEEE 802.3 10BASE-T 和 802.3u 100BASE-TX 标准，并支持 HP Auto-MDIX。
LAN9218 包含一个集成的以太网 MAC 和 PHY，以及高性能的类似 SRAM 的从接口。简单但功能强大的主机总线接口提供了与大多数常见的 16 位和 32 位微处理器及微控制器的无缝连接。LAN9218 包括大容量的发送和接收数据 FIFO，以及高速主机总线接口，以适应高带宽、高延迟的应用。此外，LAN9218 的内存缓冲架构通过优化数据包粒度，实现了对内存资源的高度有效利用。
LAN9218 非常适合许多高性能嵌入式应用，包括：
- 高端有线、卫星和 IP 机顶盒
- 视频分发系统
- 多房间 PVR（个人视频录像机）
- 数字视频录像机
- 高清电视
- 数字媒体客户端/服务器
- 家庭网关
LAN9218 还支持减少或消除数据包丢失的功能。其内部 16-KByte SRAM 可以存储超过 200 个接收到的数据包。如果接收 FIFO 过满，LAN9218 可以自动向远程节点生成流控制数据包，或者通过对远程节点产生网络冲突来施加反压。
LAN9218 支持多种电源管理和唤醒功能。LAN9218 可以置于低功耗模式，并可以通过多种方法编程发出外部唤醒信号，包括“魔术包”、“局域网唤醒”和“链路状态变化”。该信号非常适合使用远程以太网唤醒事件触发系统上电。设备可以通过主机处理器命令从低功耗状态中恢复。
应用领域
- 高端有线、卫星和IP机顶盒
- 视频分发系统
- 多房间PVR（个人视频录像机）
- 数字录像机
- 高清电视
- 数字媒体客户端/服务器
- 家庭网关
