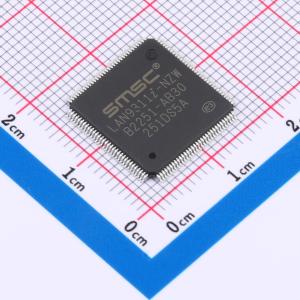

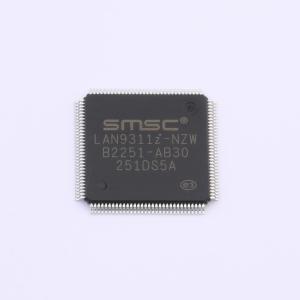

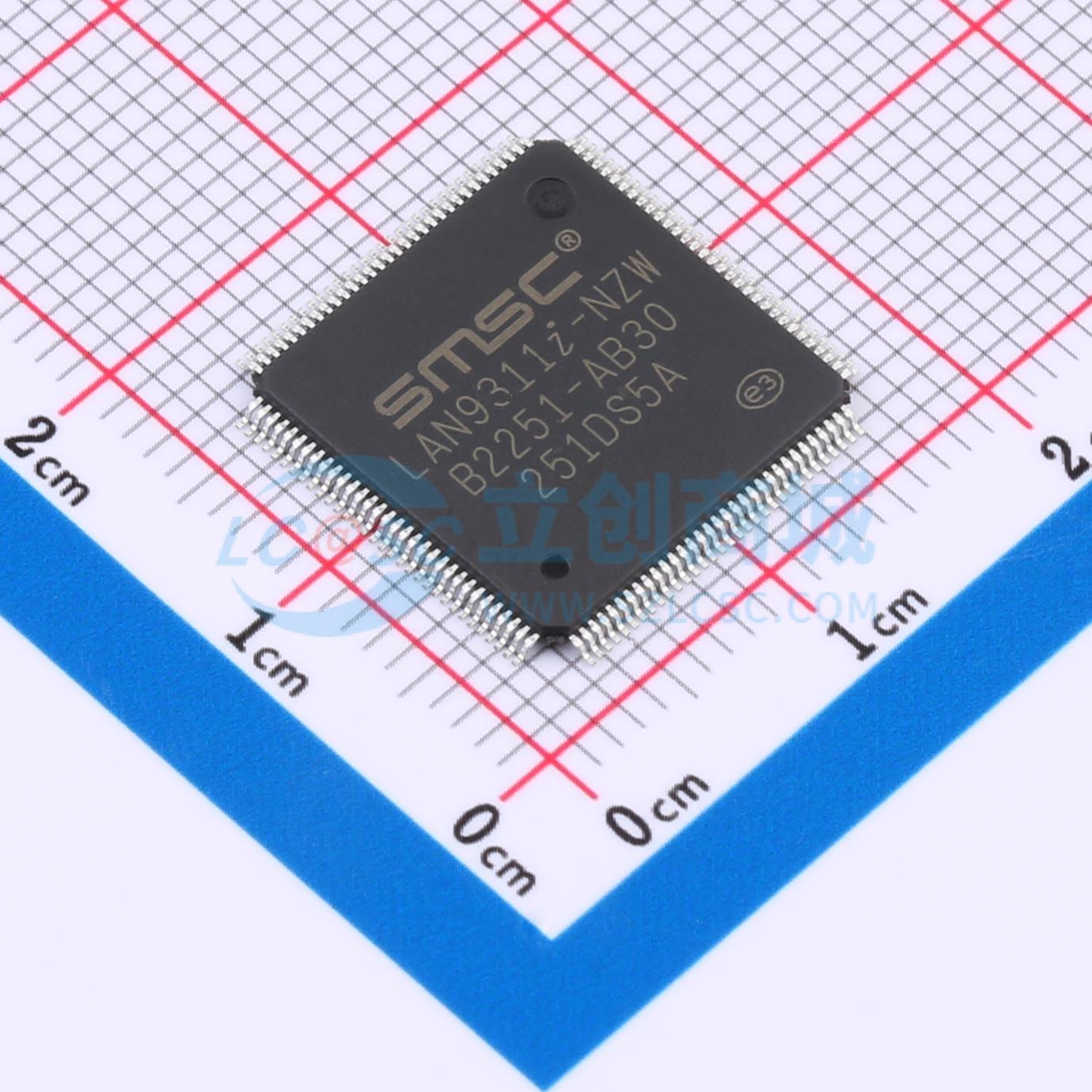

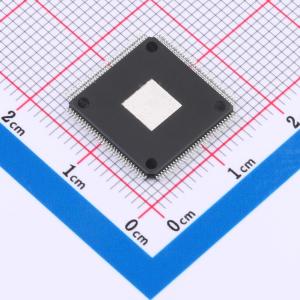

LAN9311I-NZW

LAN9311/LAN9311i 是一款全功能的2端口10/100管理型以太网交换机，专为需要高性能、灵活性、易于集成和系统成本控制的嵌入式应用设计。LAN9311/LAN9311i 集成了10/100交换系统的全部功能，包括交换结构、数据包缓冲区、缓冲区管理器、媒体访问控制器（MAC）、物理层收发器以及主机总线接口。LAN9311/LAN9311i 符合 IEEE 802.3（全双工/半双工 10BASE-T 和 100BASE-TX）以太网协议规范以及 802.1D/802.1Q 网络管理协议规范，从而能够兼容行业标准的以太网和快速以太网应用。

LAN9311/LAN9311i 的核心是高性能、高效率的3端口以太网交换结构。该交换结构包含一个支持未标记、VLAN标记和优先级标记帧的3端口VLAN第2层交换引擎。交换结构提供了一套丰富的功能集，包括生成树协议支持、多播数据包过滤以及通过VLAN标签、目标地址、端口默认值或DIFFSERV/TOS进行服务质量（QoS）数据包优先级排序，允许实现多种优先级方案。32K的缓冲RAM允许在转发操作完成时存储多个数据包，而1K条目的转发表则为MAC地址转发表提供了充足的空间。每个端口分配有4个动态QoS队列，这些队列可以根据流量增长或缩小，有效地利用所有可用内存。该内存通过交换结构内的缓冲区管理块进行动态管理。交换结构的所有方面都通过交换结构配置和状态寄存器进行管理，这些寄存器可以通过内存映射的系统控制和状态寄存器间接访问。

LAN9311/LAN9311i 提供2个交换端口。每个端口完全符合 IEEE 802.3 标准，所有内部 MAC 和 PHY 支持全双工/半双工 10BASE-T 和 100BASE-TX 操作。LAN9311/LAN9311i 提供2个片上PHY、1个虚拟PHY和3个MAC。虚拟PHY和主机MAC用于将 LAN9311/LAN9311i 交换结构连接到主机总线接口。所有端口支持自动或手动全双工流控或半双工背压（强制冲突）流控。支持自动32位CRC生成/校验和自动载荷填充，进一步减少CPU开销。2K巨型数据包（2048字节）支持允许超大尺寸的数据包传输，有效提高吞吐量并降低CPU负载。所有与MAC和PHY相关的设置都可以通过 LAN9311/LAN9311i 内各自的寄存器进行全面配置。

集成的主机总线接口（HBI）通过简单的类似SRAM的接口轻松连接到大多数16位嵌入式CPU，使通过内部主机MAC访问交换结构成为可能，并允许通过内存映射的系统控制和状态寄存器对 LAN9311/LAN9311i 进行完全控制。HBI支持16位操作，包括大端、小端和混合端模式。四个独立的FIFO机制（TX/RX 数据 FIFOs, TX/RX 状态 FIFOs）将HBI连接到主机MAC，便于在主机CPU和交换结构之间传输数据包数据和状态信息。LAN9311/LAN9311i 还提供了电源管理功能，允许局域网唤醒、链路状态变化唤醒（能量检测）和魔术包唤醒检测。可配置的主机中断引脚允许设备通知主机CPU任何内部中断。

LAN9311/LAN9311i 包含一个I2C/Microwire主EEPROM控制器，用于连接可选的EEPROM。这使得可以存储和检索静态数据。内部EEPROM加载器可以配置为在复位时自动从EEPROM加载存储的配置设置到LAN9311/LAN9311i中。

除了上述主要功能外，LAN9311/LAN9311i 还提供了旨在扩展功能的附加特性。这些包括可配置的16位通用定时器（GPT）、32位25MHz自由运行计数器、12位可配置的GPIO/LED接口以及所有端口和选定GPIO上的IEEE 1588时间戳。IEEE时间戳单元提供了一个64位可调时钟，用于精确的PTP定时，以及一个定时器比较器，允许基于时间的中断生成。

• 有线、卫星和IP机顶盒
• 数字电视
• 数字视频录像机
• VoIP/视频电话系统
• 家庭网关
• 测试/测量设备
• 工业自动化系统
