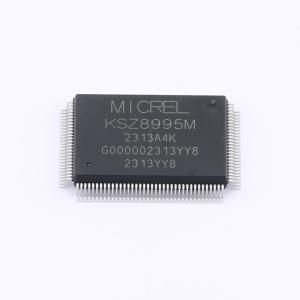

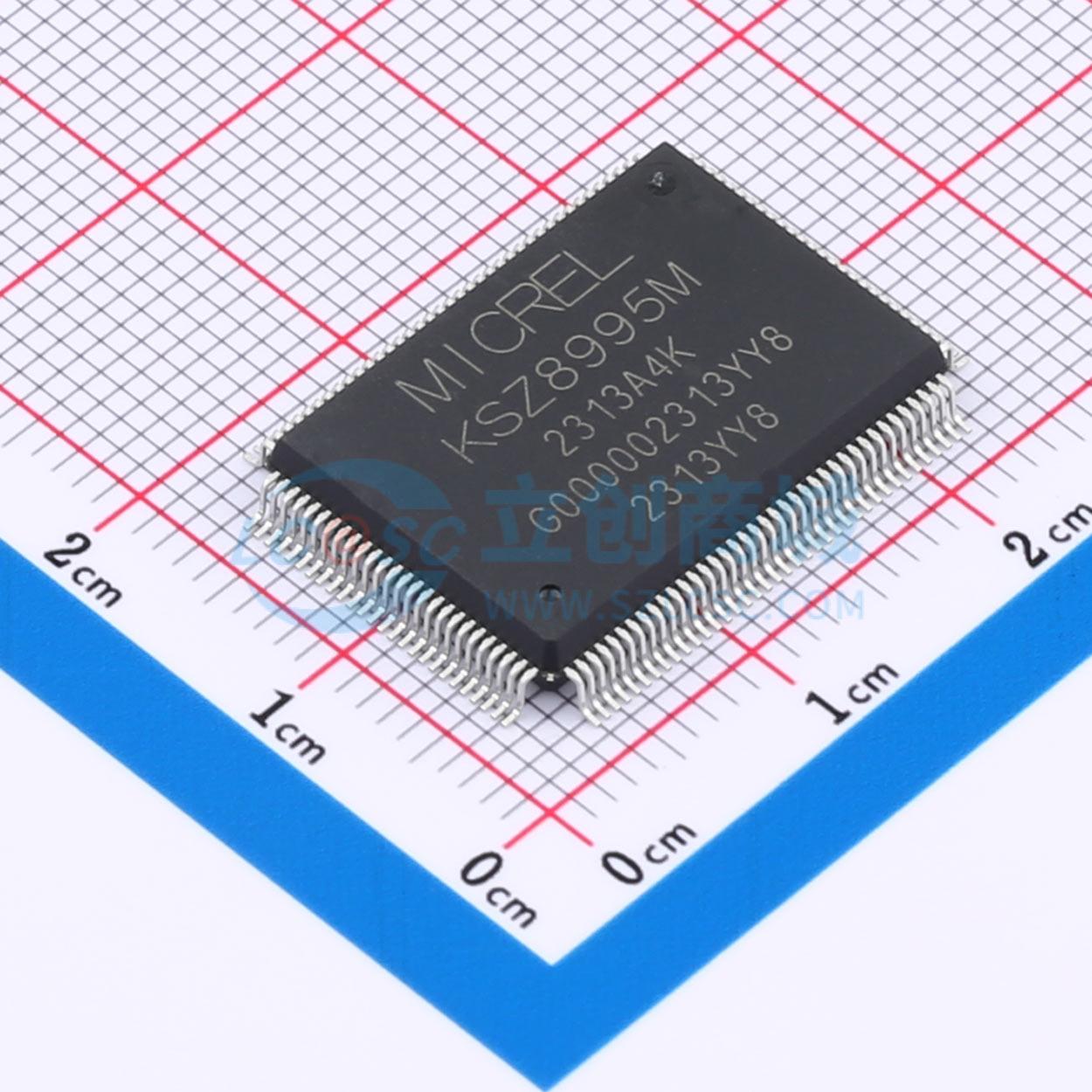

温馨提醒：图片仅供参考，商品以实物为准
KSZ8995M
集成式5端口10/100以太网管理型交换机
- 描述
- KS8995M是一款高度集成的二层管理型交换机，针对端口数量少、对成本敏感的10/100Mbps交换系统优化了物料清单（BOM）成本。它还具备丰富的功能特性，如基于标签/端口的VLAN、服务质量（QoS）优先级、管理功能、MIB计数器、双MII接口以及CPU控制/数据接口，能够有效满足当前和新兴的快速以太网应用需求。KS8995M包含五个采用专利混合信号低功耗技术的10/100收发器、五个媒体访问控制（MAC）单元、一个高速无阻塞交换矩阵、一个专用地址查找引擎和一个片上帧缓冲存储器
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- KSZ8995M
- 商品编号
- C639492
- 商品封装
- QFP-128(14x20)
- 包装方式
- 托盘
- 商品毛重
- 1.72克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网收发器 | |
| 通道数 | 5 | |
| MAC接口 | MII | |
| 以太网速率标准 | 10BASE-T；100BASE-FX；100BASE-TX |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 10Mbit/s；100Mbit/s | |
| 工作电压 | 2.5V；3.3V | |
| 工作温度 | 0℃~+70℃ |
商品特性
- 集成五个MAC和五个快速以太网收发器的交换机，完全符合IEEE 802.3u标准
- 基于共享内存的交换架构，具有全非阻塞配置
- 1.4Gbps高性能内存带宽
- 10BaseT、100BaseTX和100BaseFX模式（端口4和5支持FX）
- 双MII配置：MII-Switch（MAC或PHY模式MII）和MII-P5（PHY模式MII）
- IEEE 802.1q基于标签的VLAN（16个VLAN，全范围VID），用于DMZ端口、WAN/LAN分离或VLAN间交换链路
- 每端口基础上的VLAN ID标签/去标签选项
- 可编程速率限制0Mbps至100Mbps，入口和出口端口，高优先级和低优先级的每端口速率选项
- 流量控制或丢包速率限制（入口端口）
- 集成MIB计数器，用于全面的统计信息收集，每个端口34个MIB计数器
特性（续）
- 启用/禁用最大帧大小达1916字节的选项
- IGMP v1/v2侦听，用于多播数据包过滤
- 特殊标记模式，用于在入口数据包的端口值上发送CPU信息
- SPI从机（完整）和MDIO（仅MII PHY）串行管理接口，用于寄存器配置控制
- 基于MAC-id的安全锁定选项
- 实时可配置的控制寄存器（端口优先级、802.1p/d/q、自动协商等）
- CPU读取访问MAC转发表条目
- 802.1d生成树协议
- 端口镜像/监控/嗅探：入口和/或出口流量到任意端口或MII
- 全局和每端口基础上的广播风暴保护，具有百分比控制
- 优化光纤到铜介质转换
- 全芯片硬件断电支持（寄存器配置不保存）
- 每端口软件节能（空闲链路检测，寄存器配置保留）
- QoS/CoS数据包优先级支持：每端口、802.1p和DiffServ基础
- 每端口基础上的802.1p/q标签插入或移除（出口）
- MDC和MDI/O接口支持访问MII PHY控制寄存器（并非所有控制寄存器）
- MII本地回环支持
- 片上64K字节内存用于帧缓冲（不与1K单播地址表共享）
- 线速接收和传输
- 集成查找引擎，具有专用的1K MAC地址
- 全双工IEEE 802.3x和半双工背压流量控制
- 全面的LED支持
- 7线SNI支持传统MAC接口
- 自动MDI/MDI-X交叉连接，即插即用
- 禁用自动MDI/MDI-X选项
- 低功耗：核心：1.8V I/O：2.5V或3.3V
- 0.18μm CMOS技术
- 商业温度范围：0°C至+70°C
- 工业温度范围：-40°C至+85°C
- 提供128引脚PQFP封装
应用领域
- 宽带网关/防火墙/VPN
- 集成DSL或电缆调制解调器多端口路由器
- 无线局域网接入点加网关
- 家庭网络扩展
- 独立的10/100交换机
- 酒店/校园/MxU网关
- 企业VoIP网关/电话
- FTTx用户端设备
- 管理型媒体转换器
