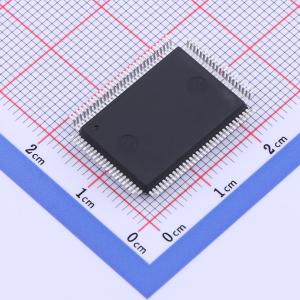

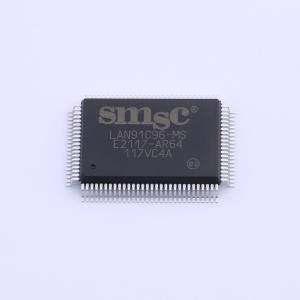

LAN91C96-MS

LAN91C96 是一种 VLSI 以太网控制器，它将本地总线、PCMCIA 总线控制器和 Motorola 68000 总线接口集成在一个芯片中。它集成了实现高性能 10BASE-T（双绞线）节点所需的所有 MAC 和物理层功能以及数据包 RAM。对于 10BASE5（粗同轴电缆）、10BASE2（细同轴电缆）和 10BASE-F（光纤）的实现，LAN91C96 通过提供的 AUI 端口与外部收发器接口。大多数应用只需要一个额外的 IC。LAN91C96 支持全双工交换以太网 (FDSWE)，从而提供更高的吞吐量。提供了 6K 字节的 RAM 以支持增强的吞吐量并补偿任何增加的系统服务延迟。该控制器实现了多种高级节能模式，包括魔术包（Magic Packet），以节省电力并更高效地运行。LAN91C96 可以直接与本地总线、PCMCIA 总线控制器和 68000 总线接口，并提供无等待状态操作。对于本地总线和 PCMCIA 接口，LAN91C96 占用 16 个 I/O 位置，除了 PCMCIA 属性内存空间外不占用内存空间。LOCAL BUS 和 PCMCIA 操作使用相同的 I/O 空间。其共享内存可以顺序访问，访问其任何寄存器（包括数据包内存）的时间为 40ns。LAN91C96 不使用 DMA 服务，实际上将网络流量与本地或系统总线利用率解耦。对于数据包内存管理，LAN91C96 集成了一个独特的硬件内存管理单元 (MMU)，与环形缓冲区和链表架构相比，性能更高且软件开销减少。由于其灵活的总线接口、扁平的内存结构（没有指针）及其松散耦合的缓冲架构（对延迟不敏感），LAN91C96 可以移植到不同的 CPU 和总线平台。LAN91C96 有 100 引脚 QFP 和 TQFP（1.0 mm 厚度）封装。低剖面 TQFP 非常适合移动应用，如 PC 卡 LAN 适配器。LAN91C96 使用单个 5.0V 电源电压工作。E 版本及以后版本也可以使用单个 3.3V 电源工作。
