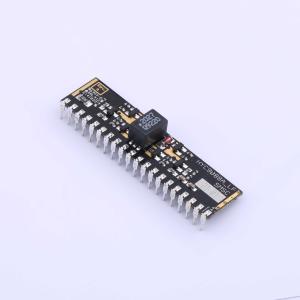

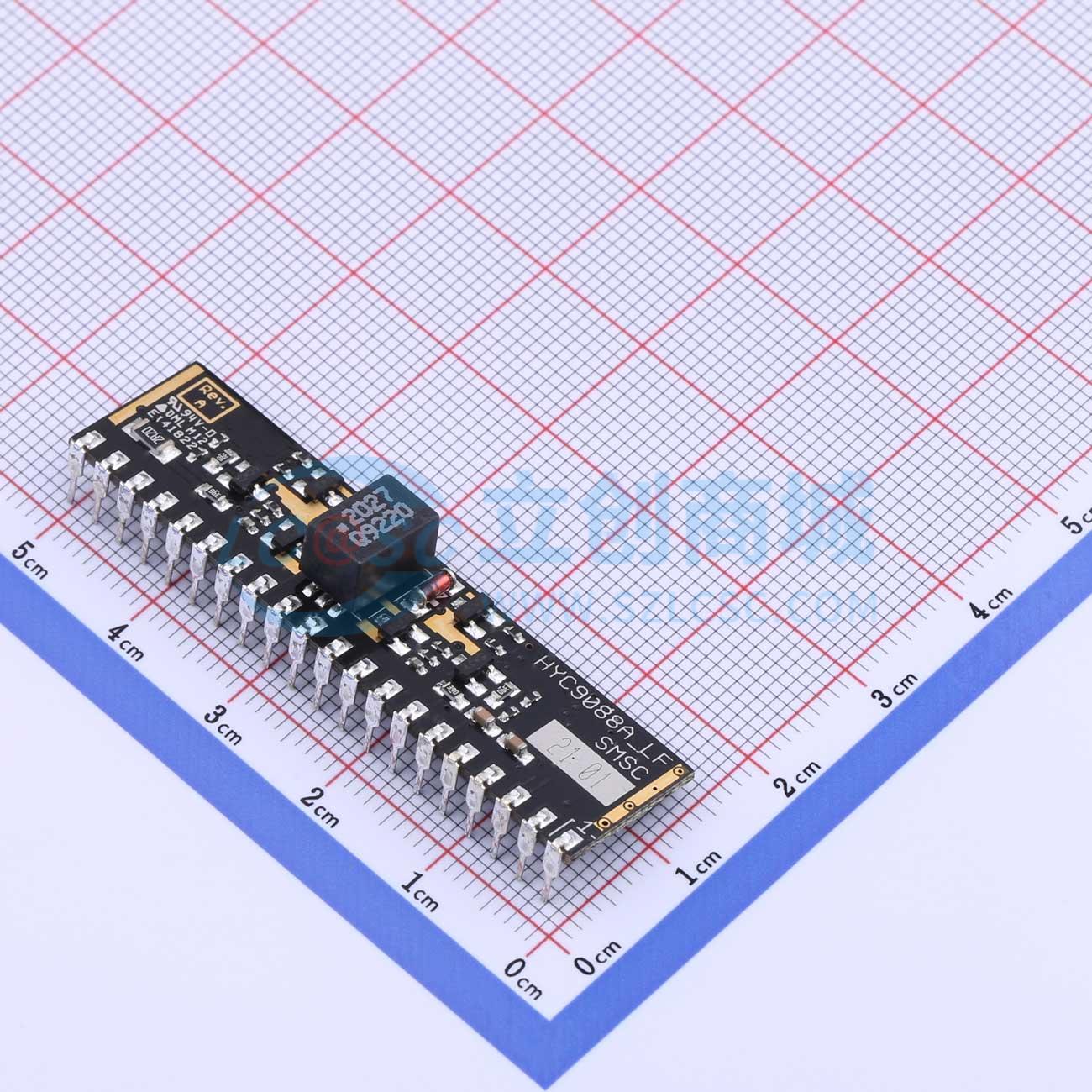

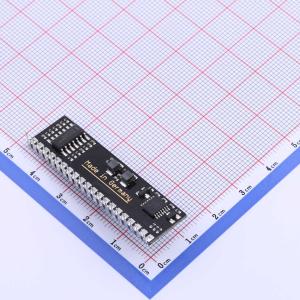

HYC9088AR-LF

ARCNET? 扭绞线和同轴兼容高阻抗收发器 HIT

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 支持2.5Mbps数据传输速率，适用于各种屏蔽和非屏蔽双绞线或同轴电缆。支持菊花链、星型和总线配置。
品牌名称: MICROCHIP(美国微芯)
商品型号: HYC9088AR-LF
商品编号: C642161
商品封装: SDIP-20
包装方式: 托盘
商品毛重: 2.96克(g)

商品概述

HYC9088A 扭绞线和同轴兼容高阻抗收发器（HIT）是一个混合模块，用于将ARCNET局域网控制器连接到一条扭绞线或同轴电缆。HIT直接与标准微系统公司的以2.5 Mbps运行的ARCNET局域网控制器接口，并通过板载变压器连接到各种屏蔽和非屏蔽扭绞线或同轴电缆。HIT支持的网络拓扑包括菊花链、星形和总线配置。

在数据传输过程中，HIT将由ARCNET局域网控制器提供的数字脉冲信息转换成模拟信号，并驱动这些信号到电缆上。发送的信号经过滤波以消除不需要的频率。HYC9088的接收部分识别电缆上的双脉冲信号，并将其转换为TTL信号提供给ARCNET局域网控制器。

HIT支持ARCNET的双脉冲编码方案，并且与所有现有的基于同轴电缆的ARCNET网络100%兼容。这为ARCNET网络设计者提供了灵活性，可以轻松地结合使用同轴电缆和扭绞线布线。

商品特性

支持扭绞对或同轴电缆的 ARCNET
支持星型、总线型和菊花链驱动
屏蔽和非屏蔽扭绞对电缆配置或同轴电缆
增强内置滤波器以减少电磁干扰
兼容现有的 ARCNET 安装
二十引脚单列直插式封装
2.5 Mbps 操作
直角或直插引脚框架
新减小尺寸

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(45个/托盘，最小起订量 1 个)

个

起订量：1 个45个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	其他接口
	数据速率	2.5Mbps

	属性	参数值
	工作电压	5V
	工作温度	0℃~+70℃
