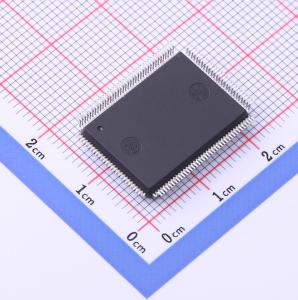

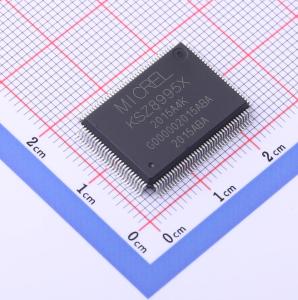

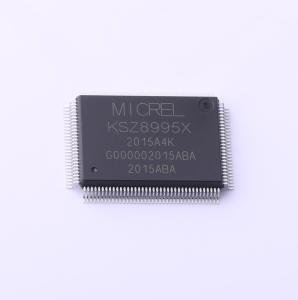

温馨提醒：图片仅供参考，商品以实物为准

KSZ8995X

KS8995X 集成5端口10/100 QoS交换机

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: KS8995X 是一款高度集成的二层QoS交换机，具有五个MAC和五个快速以太网收发器，符合IEEE 802.3u标准。它提供了多种QoS优先级方案、双MII接口等功能。
品牌名称: MICROCHIP(美国微芯)
商品型号: KSZ8995X
商品编号: C639494
商品封装: PQFP-128(20x14)
包装方式: 托盘
商品毛重: 18.15克(g)

商品参数

	属性	参数值
	数据速率	10Mbit/s；100Mbit/s
	工作电压	1.8V；2.5V；3.3V
	工作温度	0℃~+70℃

商品概述

KS8995X是一款高度集成的第二层QoS（服务质量）交换机，针对低端口数量、成本敏感的10/100Mbps交换系统优化了BOM（物料清单）成本。它还提供了一套丰富的功能，包括三种不同的QoS优先级方案、双MII接口以降低BOM成本、速率限制以卸载CPU任务、软件和硬件关断、MDC/MDIO控制接口以及端口镜像/监控，能够有效应对当前和新兴的快速以太网应用。

KS8995X包含五个采用专利混合信号低功耗技术的10/100收发器、五个MAC（媒体访问控制）单元、高速无阻塞交换结构、专用地址查找引擎以及片上帧缓冲存储器。

所有PHY单元均支持10BaseT和100BaseTX。此外，其中两个PHY单元（端口4和5）还支持100BaseFX。

商品特性

集成交换机，带有五个 MAC 和五个快速以太网收发器，完全符合 IEEE 802.3μ 标准
基于共享内存的交换结构，具有全非阻塞配置
10BaseT、100BaseTX 和 100BaseFX 模式（端口 4 和 5 支持 FX）
双 MII 配置：MII-Switch（MAC 或 PHY 模式 MII）和 MII-P5（PHY 模式 MII）
每个端口可选 VLAN ID 标记/去标记
每帧支持高达 1916 字节的大帧尺寸启用/禁用选项
广播风暴保护，带百分比控制 – 全局和每个端口
优化光纤到铜介质转换
全芯片硬件断电支持（寄存器配置不保存）
每个端口基于软件的 PHY 节能（空闲链路检测，寄存器配置保存）
QoS/CoS 数据包优先级支持：每个端口、802.1p 和 DiffServ 基础
每个端口 802.1p/q 标记插入或移除（出站）
基于端口的 VLAN 支持
MDC 和 MDI/O 接口支持访问 MII PHY 控制寄存器（并非所有控制寄存器）
MII 本地环回支持
片上 64K 字节内存用于帧缓冲（不与 1K 单播地址表共享）
1.4Gbps 高性能内存带宽
线速接收和传输
集成查找引擎，具有专用 1K 单播 MAC 地址
自动地址学习、地址老化和地址迁移
全双工 IEEE 802.3x 和半双工背压流控制
综合 LED 支持
7 线 SNI 支持旧版 MAC 接口
自动 MDI/MDI-X 交叉连接，即插即用
禁用自动 MDI/MDIX 选项
低功耗核心：1.8V 输入/输出：2.5 或 3.3V
0.18 微米 CMOS 技术
商业温度范围：0°C 至 +70°C
提供 128 引脚 PQFP 封装

应用领域

宽带网关/防火墙/VPN集成DSL或电缆调制解调器多端口路由器
无线局域网接入点加网关
家庭网络扩展
独立的10/100交换机
酒店/校园/MxU网关
企业VoIP网关/电话
FTTx用户端设备
媒体转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	以太网收发器
	通道数	5
	MAC接口	SNI；MII
	以太网速率标准	10BASE-T；100BASE-FX；100BASE-TX
