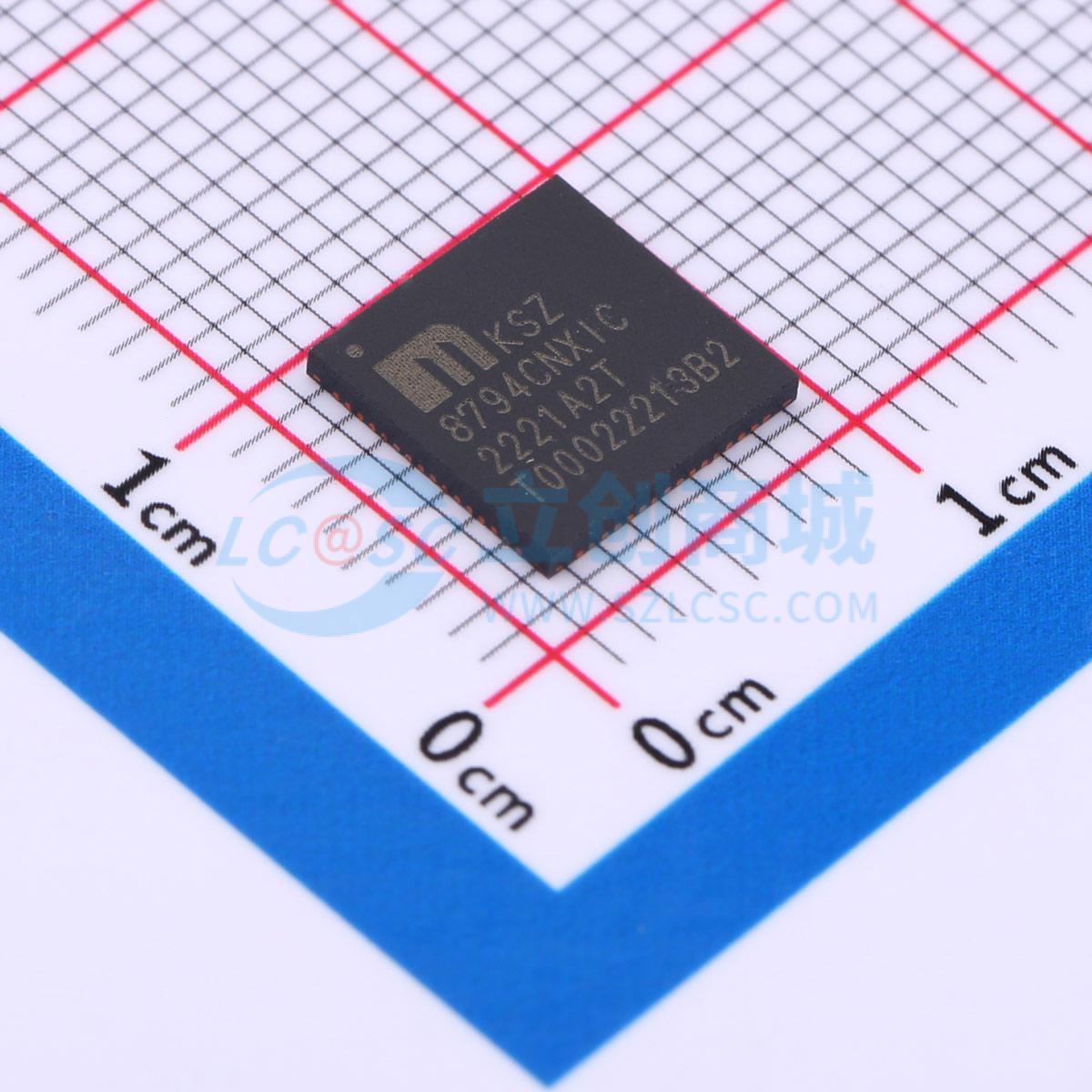

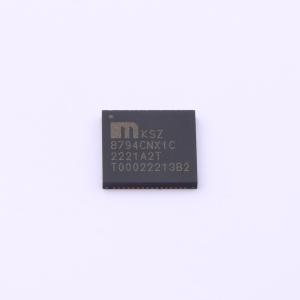

KSZ8794CNXIC-TR

集成4端口10/100管理型以太网交换机，带千兆RGMII/MI/RMII接口

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 集成4端口10/100管理型以太网交换机，支持千兆RGMII/MI/RMII接口，适用于工业以太网、VoIP电话、机顶盒、游戏机、汽车、工业控制等应用。
品牌名称: MICROCHIP(美国微芯)
商品型号: KSZ8794CNXIC-TR
商品编号: C631662
商品封装: QFN-64-EP(8x8)
包装方式: 编带
商品毛重: 0.45克(g)

商品特性

管理功能：
- KSZ8794CNX包含10/100BASE - T/TX交换系统的所有功能，结合了交换引擎、帧缓冲管理、地址查找表、队列管理、MIB计数器、媒体访问控制器（MAC）和PHY收发器。
- 无阻塞存储转发交换结构，利用1024项转发表确保快速数据包传递。
- 端口镜像/监控/嗅探：任何端口的入站和/或出站流量。
- MIB计数器用于完全合规的统计收集（每个端口36个计数器）。
- 支持MIB计数器中基于端口的刷新和冻结命令的硬件。
- 支持远程PHY和MAC模式的多重环回，用于诊断。
- 支持快速生成树（RSTP）用于拓扑管理和环/线性恢复。
强大的PHY端口：
- 四个集成的符合IEEE 802.3/802.3u的以太网收发器，支持10BASE - T和100BASE - TX。
- 支持IEEE 802.1az EEE。
- 片上终端电阻和差分对的内部偏置以降低功耗。
- HP自动MDI/MDI - X交叉支持，消除了应用中区分直连或交叉电缆的需要。
MAC和GMAC端口：
- 三个内部媒体访问控制（MAC1到MAC3）单元和一个内部千兆媒体访问控制（GMAC4）单元。
- 端口4 GMAC4支持RGMII、MII或RMII接口，带有上行链路。
- 支持2 KByte巨型数据包。
- 端口4支持尾标签模式（在FCS之前添加一个字节），以通知处理器哪个入站端口接收数据包及其优先级。
- 支持带50 MHz参考时钟输出的简化媒体独立接口（RMII）。
- 端口4在PHY模式或MAC模式下支持媒体独立接口（MII）。
- 支持LinkMD电缆诊断功能，用于确定电缆开路、短路和长度。
高级交换功能：
- 无阻塞存储转发交换结构，利用1024项转发表确保快速数据包传递。
- 64 KB帧缓冲RAM。
- 支持IEEE 802.1q VLAN，最多128个活动VLAN组（VLAN ID全范围4096）。
- 支持基于每个端口的IEEE 802.1ρ/Ω标签插入或移除（出站）。
- 每个端口支持VLAN ID标签/无标签选项。
- 完全符合IEEE 802.3/802.3u标准。
- 支持IEEE 802.3x全双工（带强制模式选项）和半双工背压冲突流控制。
- 支持IEEE 802.1w快速生成树协议。
- 支持IGMP v1/v2/v3窥探用于组播数据包过滤。
- 支持QoS/CoS数据包优先级：基于802.1p、DiffServ，并在四个优先级级别上基于每个端口重新映射802.1p优先级字段。
- 支持IPv4/IPv6 QoS。
- 支持IPv6组播监听器发现（MLD）窥探。
- 支持基于每个端口的入站和出站端口可编程速率限制。
- 支持无抖动的基于每个数据包的速率限制。
- 端口4支持尾标签模式（FCS前添加1字节），通知处理器哪个入站端口接收数据包。
- 支持带百分比控制的广播风暴保护（全局和每个端口）。
- 1K项转发表，64 KB帧缓冲。
- 4个优先级队列，支持IEEE 802.1P、IPv4 TOS（DIFFSERV）、IPv6流量类等的动态数据包映射。
- 支持使用AMD的魔术包的Wake - on - LAN（WoL）。
- 支持VLAN和地址过滤。
- 支持802.1x基于端口的安全、认证和基于MAC的认证，通过访问控制列表（ACL）。
- 提供基于端口和基于规则的ACL，支持第2层MAC SA/DA地址、第3层IP地址和IP掩码、第4层TCP/UDP端口号、IP协议、TCP标志，并为端口安全过滤提供补偿。
- 基于每秒比特（bps）和基于数据包的速率限制（pps）的入站和出站速率限制。
- 配置寄存器访问：
  - 高速SPI（4线，高达25 MHz）接口，用于访问所有内部寄存器。
  - MII管理（MIIM，MDC/MDIO 2线）接口，根据IEEE 802.3规范的第22.2.4.5条访问所有PHY寄存器。
  - I/O引脚绑带功能，在复位时从I/O引脚设置某些寄存器位。
  - 控制寄存器可动态配置。
- 电源和电源管理：
  - 全芯片软件掉电（所有寄存器值不保存，释放掉电后绑带值将重新绑带）。
  - 每个端口软件掉电。
  - 能量检测掉电（EDPD），当电缆移除时禁用PHY收发器。
  - 支持IEEE P802.3az节能以太网（EEE），即使电缆未移除，也可降低低功耗状态（LPI）下收发器的功耗。
  - 动态时钟树控制，减少未使用区域的时钟。
  - 低功耗，变压器上无额外功耗。
  - 电压：使用外部LDO电源。模拟VDDAT 3.3V或2.5V；VDDIO支持3.3V、2.5V和1.8V；模拟和数字核心电源低至1.2V。
  - 支持WoL，可配置数据包控制。
附加功能：
- 单25 MHz ±50 ppm参考时钟要求。
- 全面的可编程双LED指示灯支持，用于链路、活动、全/半双工和10/100速度。
封装和环境：
- 商业温度范围：0°C到 + 70°C。
- 工业温度范围：- 40°C到 + 85°C。
- 提供无铅、符合RoHS的64引脚QFN小封装。
- 采用0.065μm CMOS技术以降低功耗。

应用领域

采用符合IEEE 802.3 MAC的工业以太网应用（Ethernet/IP、Profinet、MODBUS TCP等）
VoIP电话
机顶盒/游戏盒
汽车
工业控制
IPTV POF
具有四个LAN端口全有线速度的SOHO住宅网关
宽带网关/防火墙/VPN
集成DSL/电缆调制解调器
无线LAN接入点 + 网关
独立10/100交换机
网络化测量和控制系统

数据手册PDF

放大查看下载PDF

优惠活动

8.9折

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	其他接口
	接口类型	RMII；MII
	数据速率	1gbps

	属性	参数值
	工作电压	3.3V
	工作温度	0℃~+70℃
