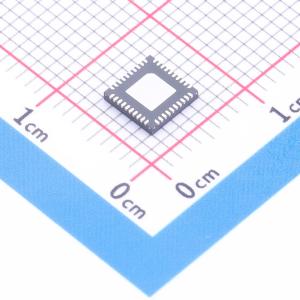

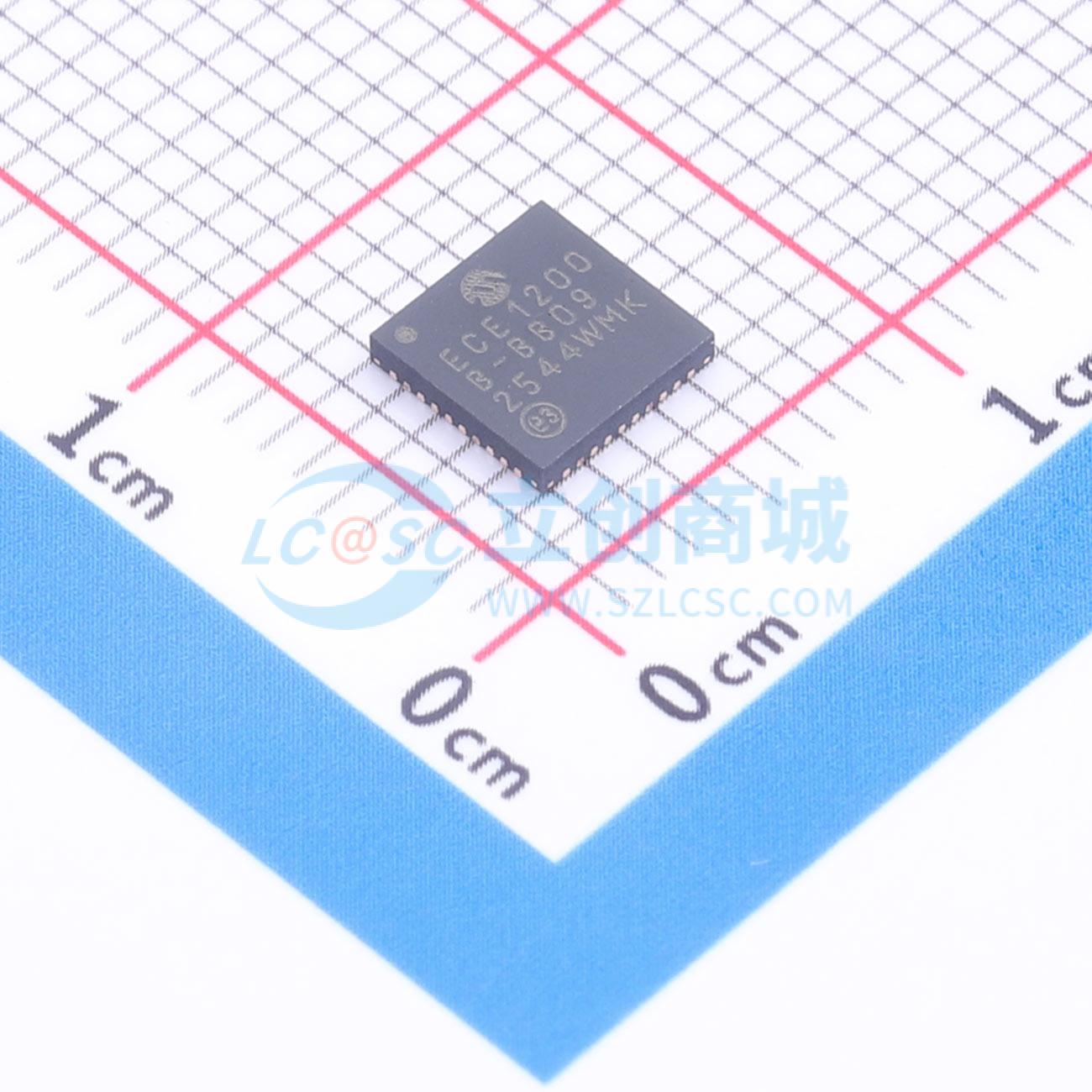

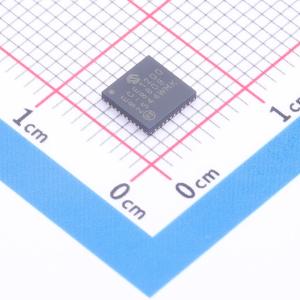

ECE1200-I/LD

eSPI到LPC桥接器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 支持外围通道和虚拟线通道接口，检测并支持现代待机状态(S0ix)，最大工作频率50MHz，ACPI6.1兼容，LPC主接口，配置寄存器集，3.3V操作，与ISA即插即用标准兼容。
品牌名称: MICROCHIP(美国微芯)
商品型号: ECE1200-I/LD
商品编号: C633264
商品封装: QFN-40-EP(5x5)
包装方式: 托盘
商品毛重: 0.68609克(g)

商品概述

ECE1200 是一种设备，旨在实现从 eSPI 配置的 Intel 芯片组到传统下游系统的桥接功能，提供 LPC 总线、串行 IRQ 和 CLKRUN# 特性的主接口。

ECE1200 由两个挂起（S5）电源平面直接供电，标称电压分别为 3.3V 和 1.8V。1.8V 电源通过两组引脚提供：VTR_18 用于 I/O 引脚，VTR_18_CORE 用于内部逻辑。3.3V 电源 VTR_33 仅用于 3.3V I/O 引脚。

ECE1200 使用引脚 LPC_EN 感应运行时电源平面（VCC），该引脚预期来自系统提供的 PCH_PWROK 信号。它利用这一点在适当的引脚上模拟 VCC 供电的功能，以避免系统中的反向驱动。

检测并支持现代待机状态（S0ix），具有低待机电流
符合ACPI 6.1标准
配置寄存器集 - 兼容ISA即插即用标准 - 可由主机编程的基地址
支持基于LPC的SIO和EC设备，如：- SCH555x, SCH5347B - SCH311x, SCH322x
eSPI外设通道在64K I/O空间中的周期将作为LPC I/O周期通过，除了本地即插即用INDEX/DATA门户寄存器
eSPI外设通道在存储空间中的周期都将作为LPC存储周期通过
增强型串行外设接口(eSPI)
- 1.8V工作电压
- 符合Intel eSPI基本规范1.0
- 支持外设通道和虚拟线通道接口
- 支持最高50 MHz的最大工作频率
LPC主接口
- 3.3V工作电压
- 在两个输出引脚上生成LPC时钟
- 提供24 MHz标称总线时钟频率
- 提供CLKRUN#时钟控制接口
- 符合LPC规范1.1
- 支持LPC I/O和存储周期
- 支持串行IRQ接口，包括连续模式和静音模式
XNOR板测试模式
封装选项
- 40引脚VQFN RoHS合规封装 (LDX)
工业温度范围 -40°C 至 +85°C

(490个/托盘，最小起订量 1 个)

个

起订量：1 个490个/托盘

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	其他接口
	接口类型	-

	属性	参数值
	工作电压	3.3V
	工作温度	-40℃~+85℃
