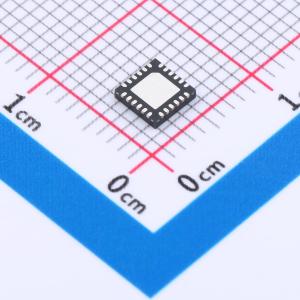

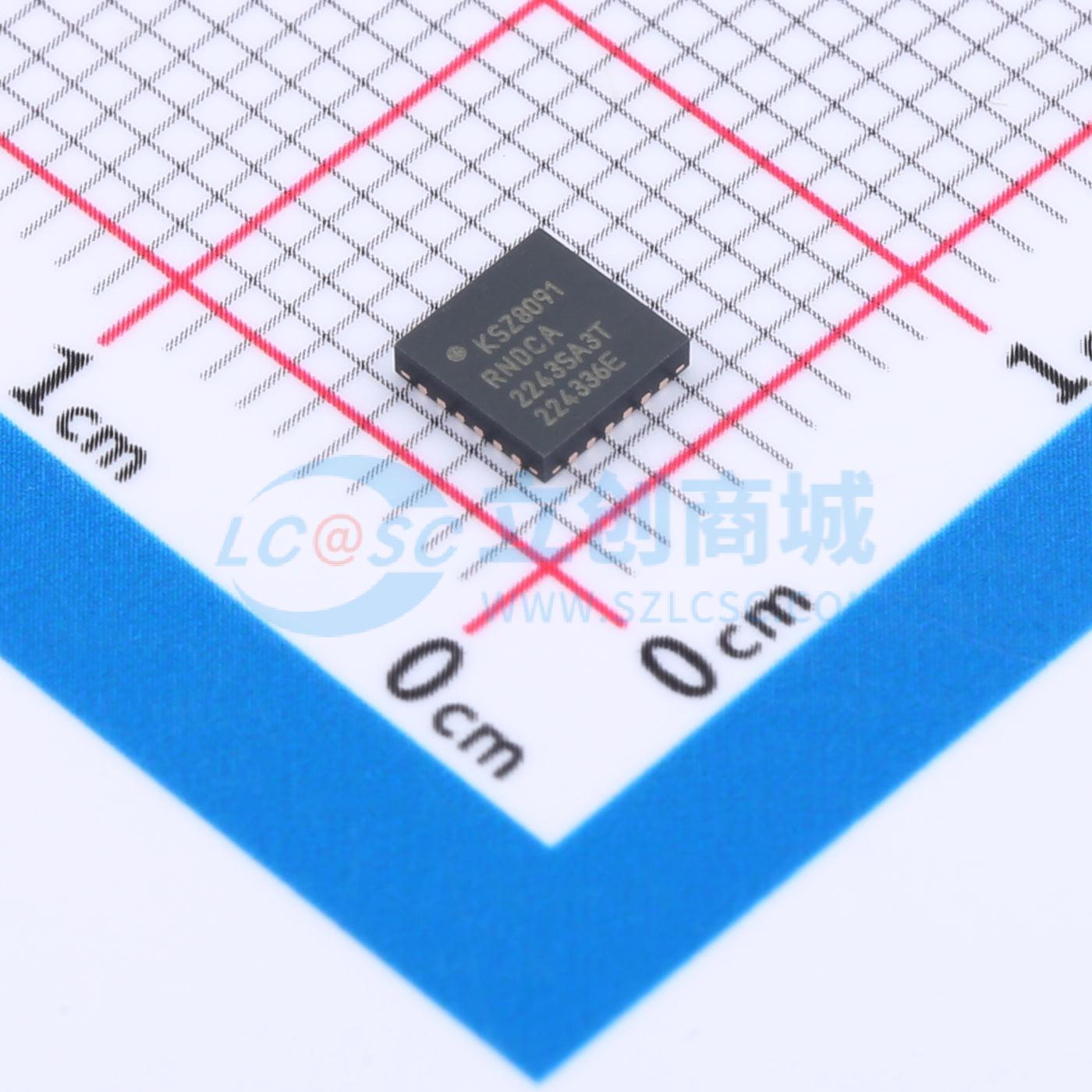

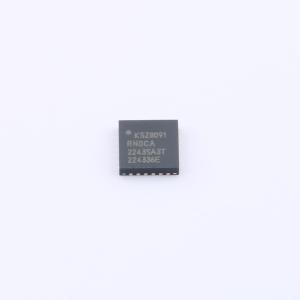

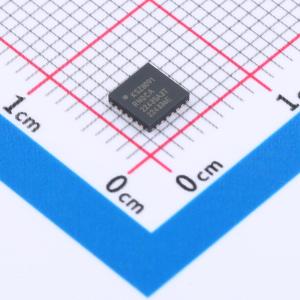

温馨提醒：图片仅供参考，商品以实物为准
KSZ8091RNDCA-TR
KSZ8091MNX/RNB 10BASE-T/100BASE-TX 物理层收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单芯片10BASE-T/100BASE-TX IEEE 802.3兼容以太网收发器，支持MII和RMII接口。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- KSZ8091RNDCA-TR
- 商品编号
- C631650
- 商品封装
- QFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.0732克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网收发器 | |
| 类型 | PHY收发器 | |
| 端口数量 | 1 | |
| MAC接口 | MII；RMII | |
| 以太网速率标准 | 10BASE-T；100BASE-TX |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 10Mbit/s；100Mbit/s | |
| 工作电压 | 3.3V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 错误检测与恢复；低功耗模式；可编程LED指示；电缆诊断 |
商品概述
KSZ8091RNA是一款单电源10BASE - T/100BASE - TX以太网物理层收发器，用于通过标准CAT - 5非屏蔽双绞线（UTP）电缆进行数据的传输和接收。它是高度集成的PHY解决方案，通过使用片上差分对终端电阻、集成低噪声稳压器为1.2V内核供电，以及提供灵活的1.8/2.5/3.3V数字I/O接口，降低了电路板成本并简化了电路板布局。它提供了简化媒体独立接口（RMII），可直接与符合RMII的以太网MAC处理器和交换机连接。上电默认情况下，KSZ8091RNA使用25MHz晶体生成所有所需时钟，包括为MAC提供的50MHz RMII参考时钟输出；KSZ8091RND则将50MHz RMII参考时钟作为上电默认输入。节能以太网（EEE）在空闲流量期间进一步节省了功耗，局域网唤醒（WOL）为KSZ8091RNA提供了唤醒处于待机电源模式系统的机制。KSZ8091RNA和KSZ8091RND采用24引脚无铅QFN封装。
商品特性
- 单芯片10BASE - T/100BASE - TX符合IEEE 802.3标准的以太网收发器
- 支持RMII V1.2接口，向MAC输出50MHz参考时钟，也可选择输入50MHz参考时钟
- 支持RMII背靠背模式，用于100Mbps铜中继器
- 具有MDC/MDIO管理接口，用于PHY寄存器配置
- 可编程中断输出
- 用于链路和活动状态指示的LED输出
- 片上差分对终端电阻
- 基线漂移校正
- HP自动MDI/MDI - X，可可靠检测并校正直通和交叉电缆连接，具备禁用和启用选项
- 自动协商，自动选择最高链路速度（10/100Mbps）和双工模式（半双工/全双工）
- 支持节能以太网（EEE），100BASE - TX具备低功耗空闲（LPI）模式，10BASE - T具备传输幅度降低选项
- 支持局域网唤醒（WOL），可通过魔术包、链路状态变化或健壮自定义包检测唤醒
- 基于LinkMD® TDR的电缆诊断，可识别故障铜缆
- HBM ESD额定值为6kV
- 支持参数化与非树，用于检测芯片I/O与电路板之间的故障
- 具备用于诊断的回环模式
- 具备掉电和节能模式
- 单3.3V电源，VDD I/O选项为1.8V、2.5V或3.3V
- 内置1.2V内核稳压器
- 采用24引脚（4mm × 4mm）QFN封装
应用领域
- 游戏机
- IP电话
- IP机顶盒
- IP电视
- 打印机
