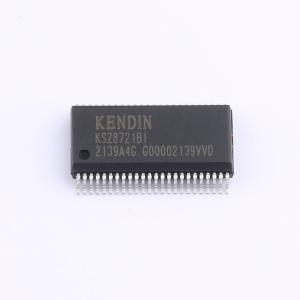

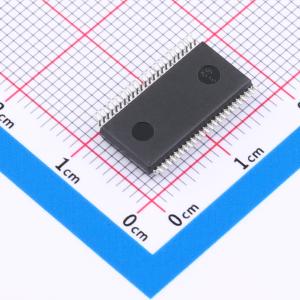

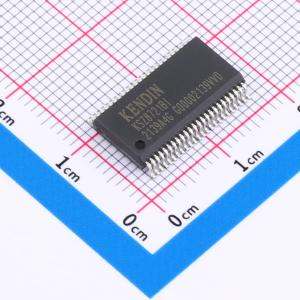

KSZ8721BI-TR
KSZ8721BI-TR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 提供MII/RMII接口到MAC和交换机的10BASE-T、100BASE-TX和100BASE-FX物理层收发器。使用独特的混合信号设计，在降低功耗的同时延长信号传输距离。包含10BASE-T物理介质连接（PMA）、物理介质相关（PMD）和物理编码子层（PCS）功能。具有片上10BASE-T输出滤波，无需外部滤波器，允许使用一组线路磁性元件满足100BASE-TX和10BASE-T的要求。使用片上自动协商算法，自动配置为100Mbps或10Mbps以及全双工或半双工操作，是100BASE-TX/10BASE-T应用的理想物理层收发器。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- KSZ8721BI-TR
- 商品编号
- C631655
- 商品封装
- SSOP-48-300mil
- 包装方式
- 编带
- 商品毛重
- 0.943333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网收发器 | |
| 应用功能 | PHY收发器 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
KS8721CL 是一款支持10BASE-T、100BASE-TX和100BASE-FX的物理层收发器，提供MII/RMII接口与MAC和交换机连接。采用独特的混合信号设计，KS8721CL延长了信号传输距离同时降低了功耗，代表了Micrel第四代单端口快速以太网PHY。
KS8721CL 包含10BASE-T物理介质连接 (PMA)、物理介质依赖 (PMD) 和物理编码子层 (PCS) 功能。它还具有片上10BASE-T输出滤波功能。这消除了对外部滤波器的需求，并允许使用一套线路磁性元件来满足100BASE-TX和10BASE-T的要求。
KS8721CL 通过片上自动协商算法自动配置为100Mbps或10Mbps以及全双工或半双工操作。它是100BASE-TX/10BASE-T应用的理想物理层收发器。
商品特性
- 单芯片100BASE-TX/100BASE-FX/10BASE-T物理层解决方案
- 2.5V CMOS设计；I/O端口耐压2.5/3.3V
- 内置电压调节器的3.3V单电源供电；功耗<340mW（包括输出驱动电流）
- 完全符合IEEE 802.3u标准
- 支持MII和简化MII (RMII)
- 支持10BASE-T、100BASE-TX和100BASE-FX，并具备远端故障(FEF)检测功能
- 支持掉电和节能模式
- 可通过MII串行管理端口或外部控制引脚进行配置
- 支持自动协商和手动选择10/100Mbps速率及全双工/半双工模式
- 集成适用于100BASE-TX和10BASE-T的片上模拟前端滤波
- 提供无铅封装和工业温度范围封装
特性（续）
- 提供链路、活动、全双工/半双工和速度指示的LED输出
- 支持背对背连接，适用于介质转换器应用中的FX到TX转换
- 支持MDI/MDI-X自适应交叉
- 商业温度范围：0°C至+70°C
- 工业温度范围：-40°C至+85°C
- 提供48引脚LQFP封装
