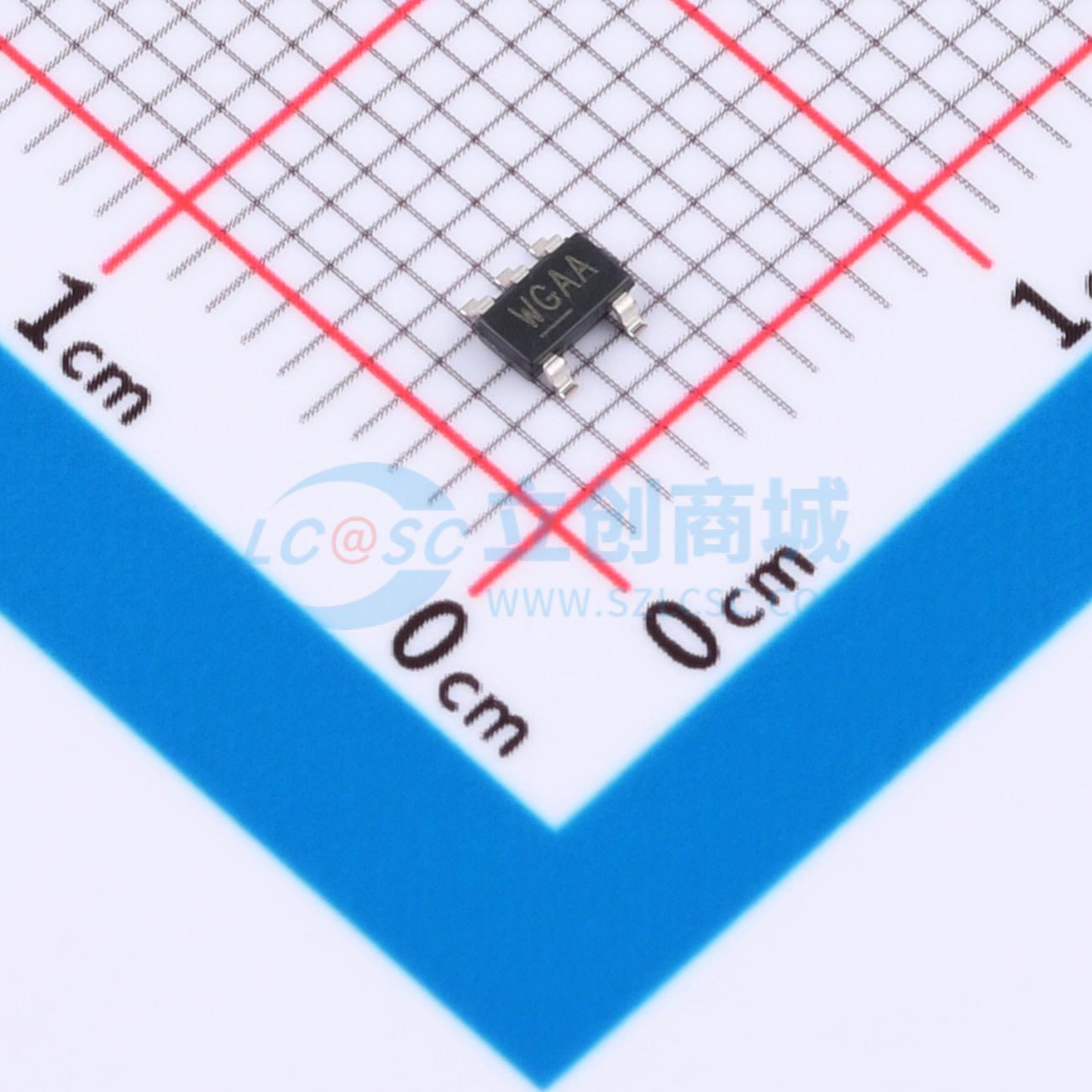

温馨提醒：图片仅供参考，商品以实物为准
MIC3287YD5-TR
MIC3287YD5-TR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MIC3287YD5-TR
- 商品编号
- C625785
- 商品封装
- TSOT-23-5
- 包装方式
- 编带
- 商品毛重
- 1.604克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 2.8V~6.5V | |
| 开关频率 | 1.2MHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | 36V | |
| 输出电流 | 350mA | |
| 调光 | 模拟；PWM | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+125℃ |
商品概述
MIC3287 是一款1.2MHz脉宽调制(PWM)升压开关调节器，专为恒流白光LED驱动应用而优化。开关电流超过350mA时，MIC3287-24可以驱动多达4个串联的白光LED，确保亮度均匀，并且省去了多个镇流电阻。
MIC3287采用了1.2MHz恒频PWM电流模式控制方案。高频PWM操作通过减小外部元件尺寸来节省电路板空间。与变频控制方案相比，恒频PWM控制方案的一个额外好处是注入电池电源的噪声和输入纹波更低。为了优化效率，反馈电压设置仅为250mV。MIC3287还提供最大24V的过压保护。
商品特性
- 2.8V 至 6.5V 输入电压
- 350mA 开关电流
- 1.2 MHz PWM 工作
- 250mV 反馈电压
- 可选的24V输出过压保护（OVP）
- 无OVP时最高36V输出电压
- 线性和负载调节<1%
- 关断电流<1μA
- 过温保护
- 欠压锁定（UVLO）
- 低剖面薄SOT-23-5封装选项
- 低剖面薄SOT-23-6封装选项
- 8引脚2mm x 2mm MLF封装选项
- 结温范围：-40℃ 至 +125℃
应用领域
- 用于背光的白光LED驱动器：- 手机 - PDA - GPS系统 - 数字相机 - MP3播放器 - 网络电话
- LED手电筒
- 恒流电源供应器
