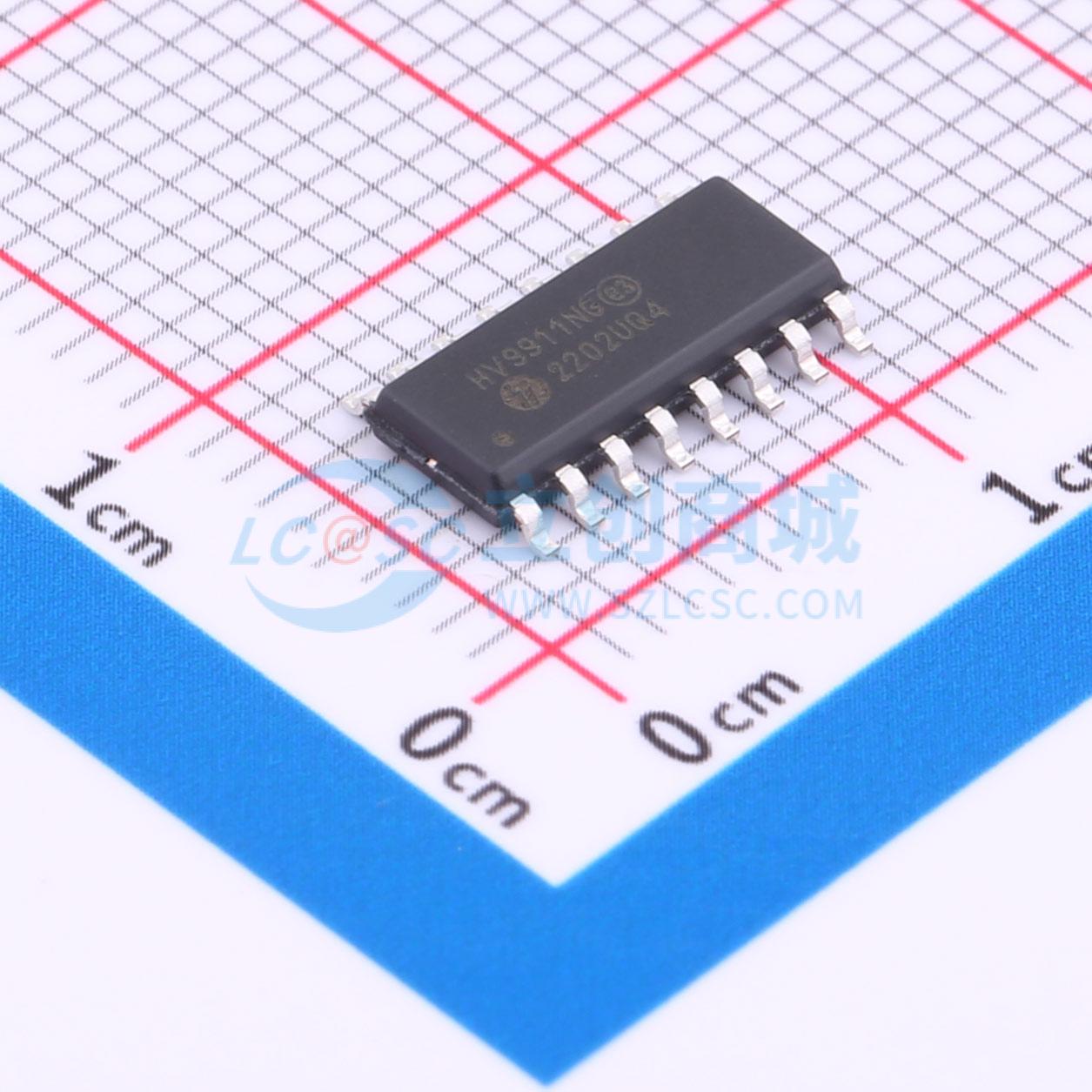

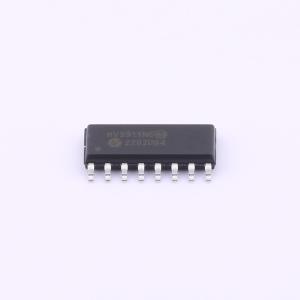

温馨提醒：图片仅供参考，商品以实物为准
HV9911NG-G-M934
具有高电流精度的开关模式LED驱动IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 设计用于在恒定频率或恒定关断时间模式下控制单开关PWM转换器（降压、升压、降压-升压和SEPIC）。控制器采用具有可编程斜率补偿的峰值电流控制方案，并包括一个内部跨导放大器，以闭环方式控制输出电流，实现高输出电流精度。在恒定频率模式下，多个芯片可通过同步引脚相互同步或与外部时钟同步。可编程MOSFET电流限制可在输入欠压和输出过载条件下进行限流
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- HV9911NG-G-M934
- 商品编号
- C626731
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 9V~250V | |
| 开关频率 | 100kHz；350kHz | |
| 通道数 | 1 | |
| 调光 | PWM |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过压保护(OVP)；短路保护(SCP) | |
| 拓扑结构 | SEPIC；升压；降压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | 2% |
商品概述
HV9911是一种LED驱动IC，设计用于在恒定频率或恒定关断时间模式下控制单开关PWM转换器（降压、升压、降压-升压和SEPIC）。该控制器采用峰值电流控制方案，并具有可编程斜率补偿功能，内置跨导放大器以闭环控制输出电流，从而实现高输出电流精度。在恒定频率模式下，多个HV9911可以通过同步引脚相互同步或与外部时钟同步。可编程MOSFET电流限制功能可在输入欠压和输出过载条件下实现电流限制。该IC还包括一个适用于大功率应用的0.2A源和0.4A沉栅极驱动器。内部9V–250V线性稳压器为IC供电，无需单独的电源。HV9911提供TTL兼容的PWM调光输入，可以接受占空比为0%至100%且频率高达几千赫兹的外部控制信号。该IC还提供一个故障输出，可用于在故障情况下通过外部断开FET断开LED连接。
基于HV9911的LED驱动器非常适合具有直流输入的RGB背光应用。基于HV9911的LED灯驱动器在降压和升压应用中可以实现超过90%的效率。
商品特性
- 用于单开关驱动器的开关模式控制器：
- 降压
- 升压
- 降升压
- SEPIC
- 支持高边电流检测
- 输出电流闭环控制
- 高脉冲宽度调制 (PWM) 调光比
- 内置250V线性调节器（可通过外部齐纳二极管扩展）
- 内置2%电压基准（0℃ < TA < 85℃）
- 恒定频率或恒定关断时间操作
- 可编程斜率补偿
- 使能和PWM调光逻辑输入
- ±0.2A/-0.4A栅极驱动器
- 输出短路保护
- 输出过压保护
- 同步功能
- 可编程金属氧化物半导体场效应晶体管 (MOSFET) 电流限制
应用领域
- RGB 背光应用
- 电池供电的LED灯
- 其他DC/DC LED驱动器
