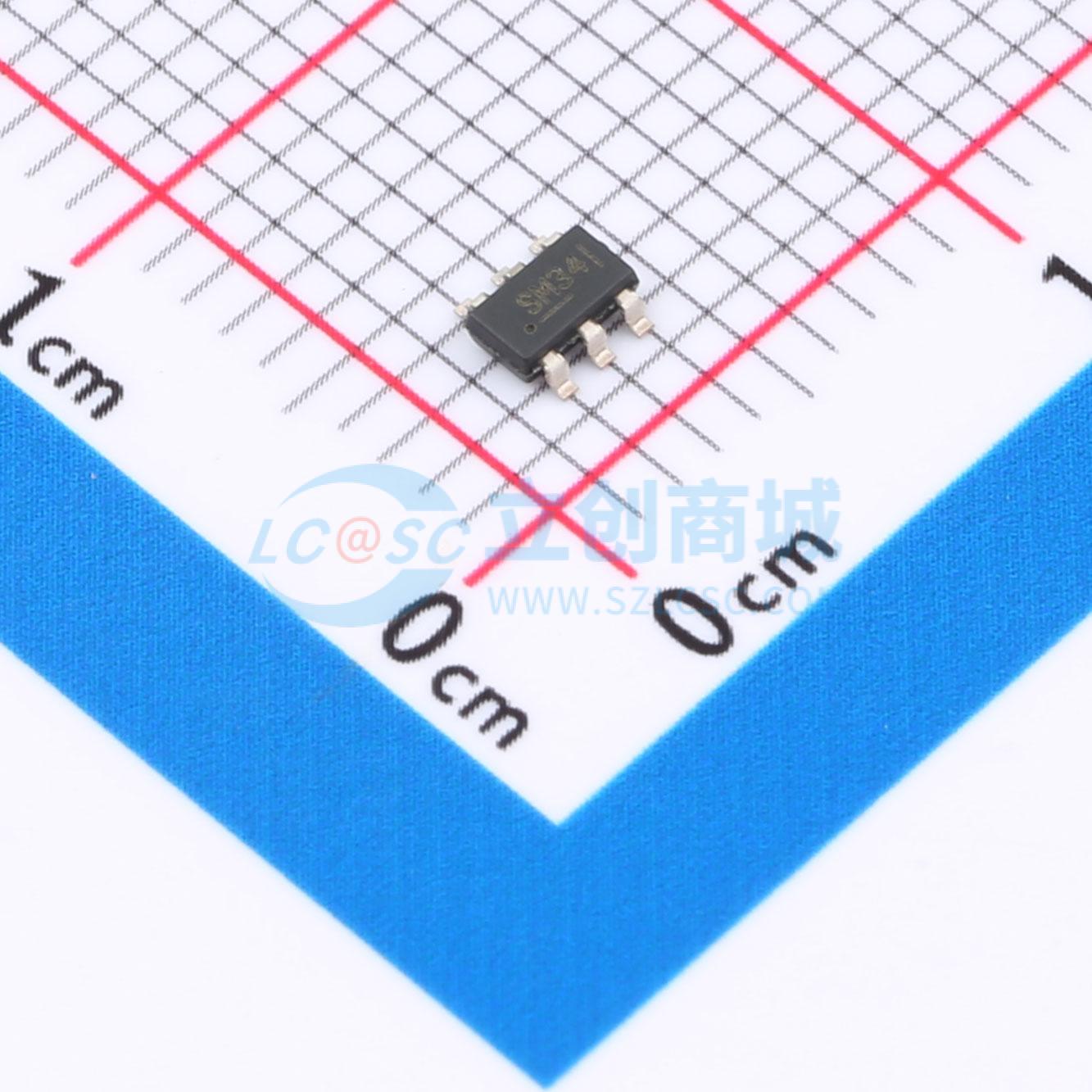

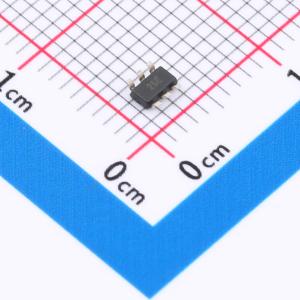

MIC2289C-34YD6-TR

内置肖特基二极管和过压保护功能的白光LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款PWM（脉冲宽度调制）升压开关稳压器，针对恒流白光LED驱动应用进行了优化。具有内部肖特基二极管和三级输出过压保护，提供了一种小尺寸且高效的DC/DC解决方案，仅需四个外部组件。为优化效率，反馈电压仅设置为95mV。这降低了电流设定电阻中的功耗，并允许最低的总输出电压，从而使电池的电流消耗最小
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC2289C-34YD6-TR
商品编号: C625694
商品封装: TSOT-23-6L
包装方式: 编带
商品毛重: 0.069克(g)

商品参数

商品概述

MIC2289C是一款脉宽调制（PWM）升压开关调节器，专为恒流白色LED驱动应用进行了优化。MIC2289C内置肖特基二极管，并具有三级输出过电压保护功能，提供了一种体积小且高效的DC/DC解决方案，仅需四个外部元件。为了优化效率，反馈电压被设置为仅95mV。这减少了电流设定电阻中的功率损耗，并允许最低的总输出电压，从而最小化电池的电流消耗。MIC2289C实现了1.2MHz恒定频率的PWM控制方案。高频PWM操作通过减小外部元件尺寸来节省电路板空间。与可变频率相比，恒定频率PWM方案还具有注入输入电源的噪声和纹波更低的优点。在LED开路的情况下，MIC2289C会钳位输出电压，以保护自身和输出电容。MIC2289C提供了34V的输出OVP选项。该器件采用低剖面6引脚薄SOT23封装。MIC2289C的工作结温范围为-40°C至+125°C。

应用领域

用于背光的白光LED驱动器：– 手机 – PDA – GPS系统 – 数字相机 – MP3播放器 – 网络电话
LED手电筒
恒流电源供应器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	2.5V~10V
	开关频率	1.2MHz
	通道数	1
	输出电压	34V

	属性	参数值
	输出电流	500mA
	调光	PWM
	特性	过温保护(OTP)；过压保护(OVP)；欠压保护(UVP)
	拓扑结构	升压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
