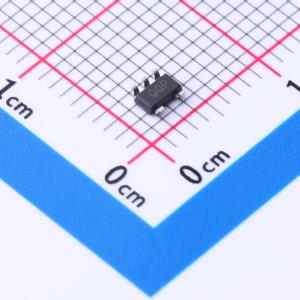

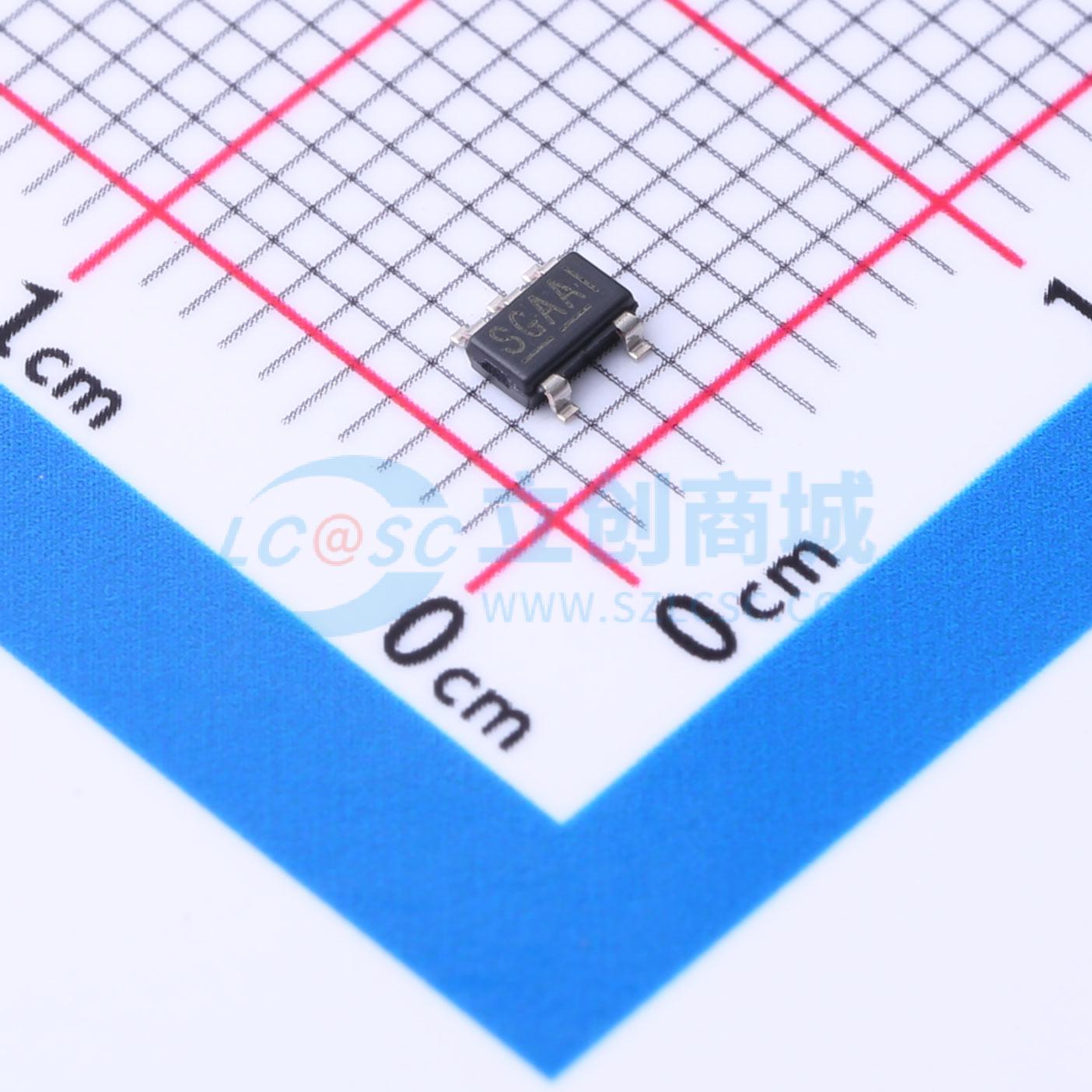

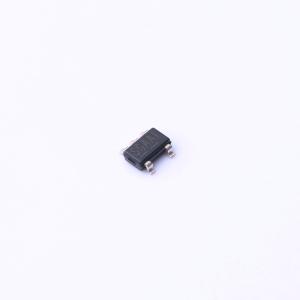

温馨提醒：图片仅供参考，商品以实物为准
MIC2287CYD5-TR
带过压（OV）引脚的1.2MHz PWM白光LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款1.2MHz脉宽调制（PWM）升压开关稳压器，针对恒流白光LED驱动应用进行了优化。最大输出电压为37V，开关电流超过500mA，可轻松驱动多达6个串联的白光LED，确保亮度均匀并消除多个镇流电阻。采用恒定频率的1.2MHz PWM控制方案。高频PWM操作通过减小外部元件尺寸节省了电路板空间
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MIC2287CYD5-TR
- 商品编号
- C625691
- 商品封装
- TSOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 2.5V~10V | |
| 开关频率 | 1.2MHz | |
| 通道数 | 1 | |
| 输出电流 | 750mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 特性 | 过温保护(OTP)；过压保护(OVP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+105℃ | |
| 开关管(内置/外置) | 内置 |
