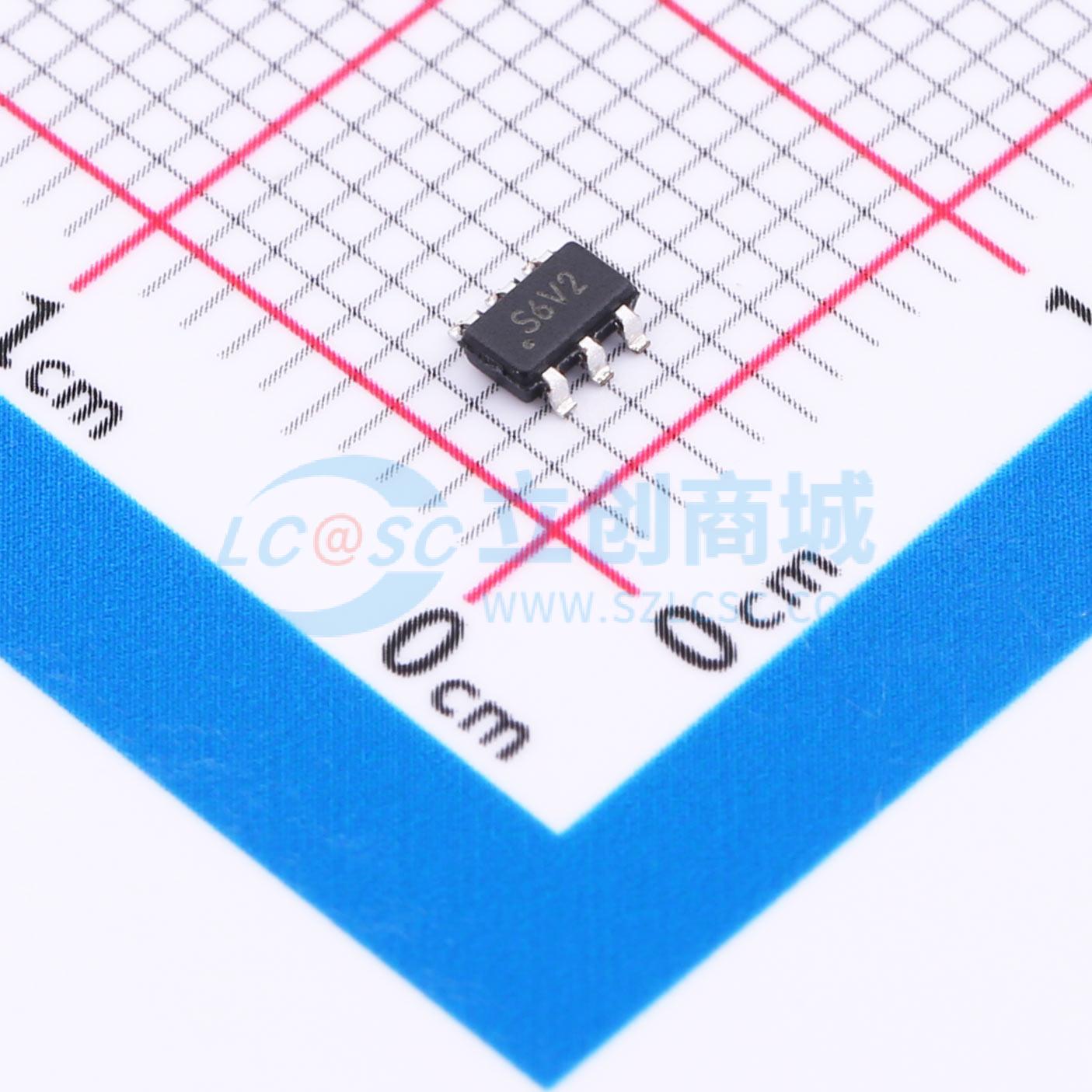

温馨提醒：图片仅供参考，商品以实物为准

HV98100T-E/CH

不可调光、离线、低总谐波失真的LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HV98100/HV98101 LED驱动集成电路（IC）是一种离线高功率因数的升降压控制器，适用于一般LED照明产品，如最大功率约为15W的LED灯和LED灯具。在离线应用中，谷值切换升降压转换器由于能减少开关损耗而被优先选用。一种典型的解决方案是将恒定导通时间控制方案与谷值切换相结合，以同时实现高功率因数和良好的效率。然而，这种控制方案会导致总谐波失真较高，实际数值取决于输入和输出电压。HV98100/HV98101采用了一种独特的控制方案，在所有线路和负载条件下同时实现高功率因数和低THD，并通过谷值切换最大化效率。LED平均电流也通过闭环方式控制，以实现高精度的LED电流。这些IC的其他独特特性包括从输出端对IC供电电压进行自举，以及独特的谷值检测方案，该方案允许使用标准现成电感器来降低整体系统成本。对于低输出电压的应用，可以使用耦合电感器来满足需求。
品牌名称: MICROCHIP(美国微芯)
商品型号: HV98100T-E/CH
商品编号: C625071
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.003克(g)

商品参数

	属性	参数值
	调光	-
	特性	过流保护(OCP)；过压保护(OVP)；过温保护(OTP)
	工作电压(AC)	93.5VAC~126.5VAC
	拓扑结构	-
	工作温度	-40℃~+125℃
	开关管(内置/外置)	外置
	恒流精度	5%

商品概述

HV98100/HV98101 LED驱动集成电路（IC）是一种离线高功率因数的升降压控制器，适用于一般LED照明产品，如最大功率约为15W的LED灯和LED灯具。

在离线应用中，谷值切换升降压转换器由于能减少开关损耗而被优先选用。一种典型的解决方案是将恒定导通时间控制方案与谷值切换相结合，以同时实现高功率因数和良好的效率。然而，这种控制方案会导致总谐波失真较高，实际数值取决于输入和输出电压。HV98100/HV98101采用了一种独特的控制方案，在所有线路和负载条件下同时实现高功率因数和低THD，并通过谷值切换最大化效率。LED平均电流也通过闭环方式控制，以实现高精度的LED电流。

这些IC的其他独特特性包括从输出端对IC供电电压进行自举，以及独特的谷值检测方案，该方案允许使用标准现成电感器来降低整体系统成本。对于低输出电压的应用，可以使用耦合电感器来满足需求。

商品特性

优良的LED电流调节 - 精度优于5%
具有功率因数校正（PFC）功能的谷值切换升降压转换器 - 功率因数为0.97（典型值）- 总谐波失真（THD）为5%（典型值）
使用标准现成电感 - 无需辅助绕组
单一输入电压范围 - HV98100: 110 VAC ±15% - HV98101: 230 VAC ±15%
支持5W-15W输出功率
节省空间的SOT-23-6L封装

应用领域

LED灯泡
LED照明灯具

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	AC-DC
	工作电压(DC)	-
	开关频率	6.25kHz~480kHz
	通道数	1
	输出电压	-
	输出电流	150mA
