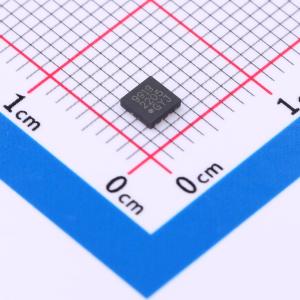

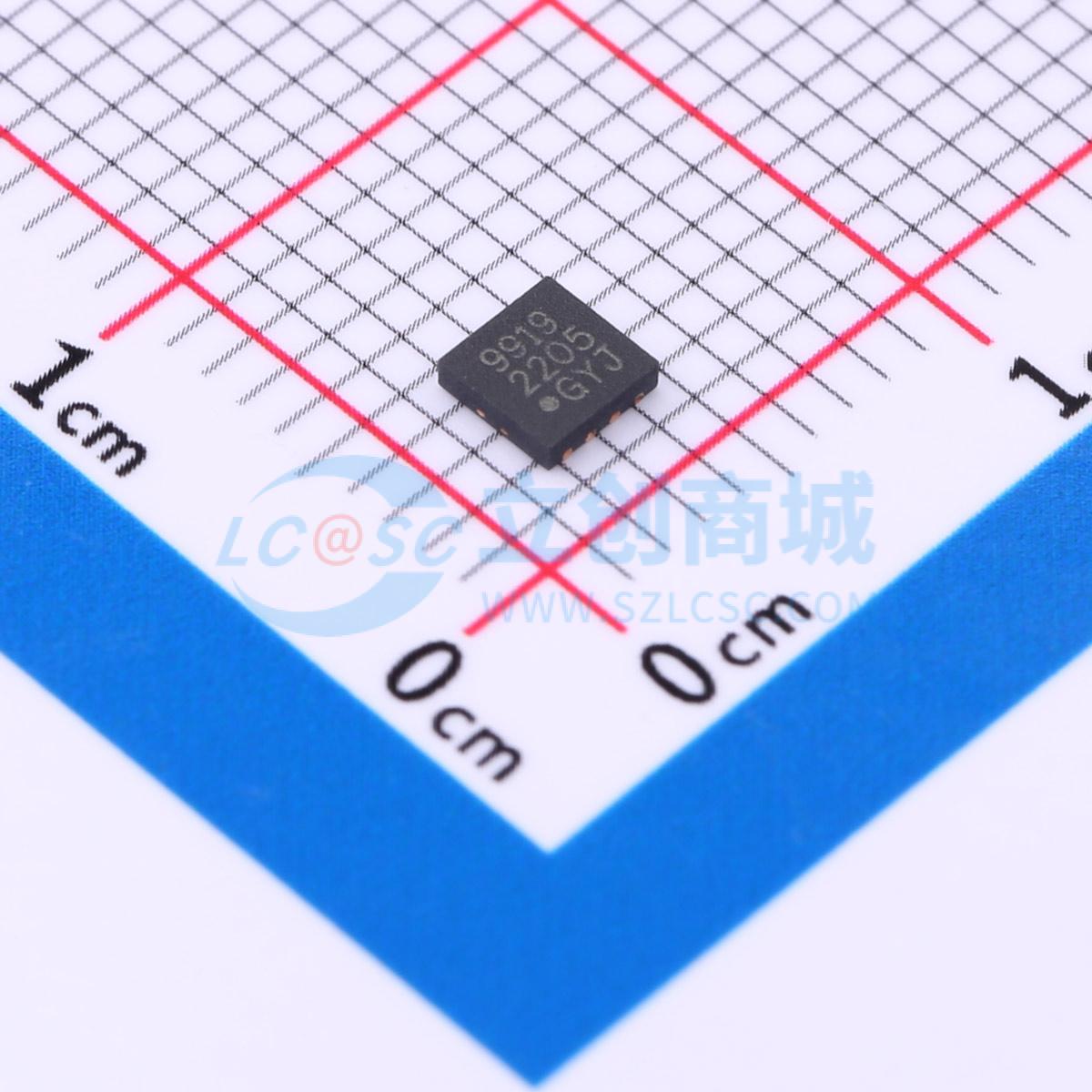

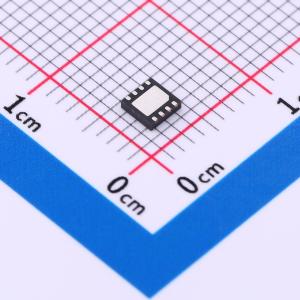

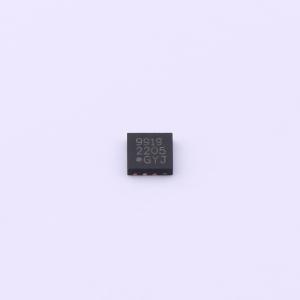

HV9919BK7-G
HV9919BK7-G
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- HV9919BK7-G
- 商品编号
- C622914
- 商品封装
- DFN-8-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 4.5V~40V | |
| 开关频率 | 2MHz |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 1 | |
| 调光 | 模拟；PWM | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ |
商品概述
HV9919B 是一种脉宽调制（PWM）控制器IC，设计用于采用降压拓扑驱动高亮度LED。它的工作输入电压范围为4.5至40VDC，并通过高压侧电流检测电阻采用滞环控制来设置恒定输出电流。
通过选择合适的电感器可以设置工作频率范围。由于滞环控制即使在高频下也能保持精度，因此可以在高开关频率下工作。这允许使用小尺寸的电感器和电容器，从而在整体系统中最小化空间和成本。
LED亮度控制可以通过模拟或PWM输入信号进行PWM调光实现。独特的PWM电路允许在大调光范围内保持真正的恒定颜色。调光频率可以通过单个外部电容器进行编程。
HV9919B 采用小型8引脚DFN封装，适用于工业和一般照明应用。
应用领域
- 低电压工业和建筑照明
- 通用恒定电流源
- 标识和装饰LED照明
- 指示灯和应急照明
