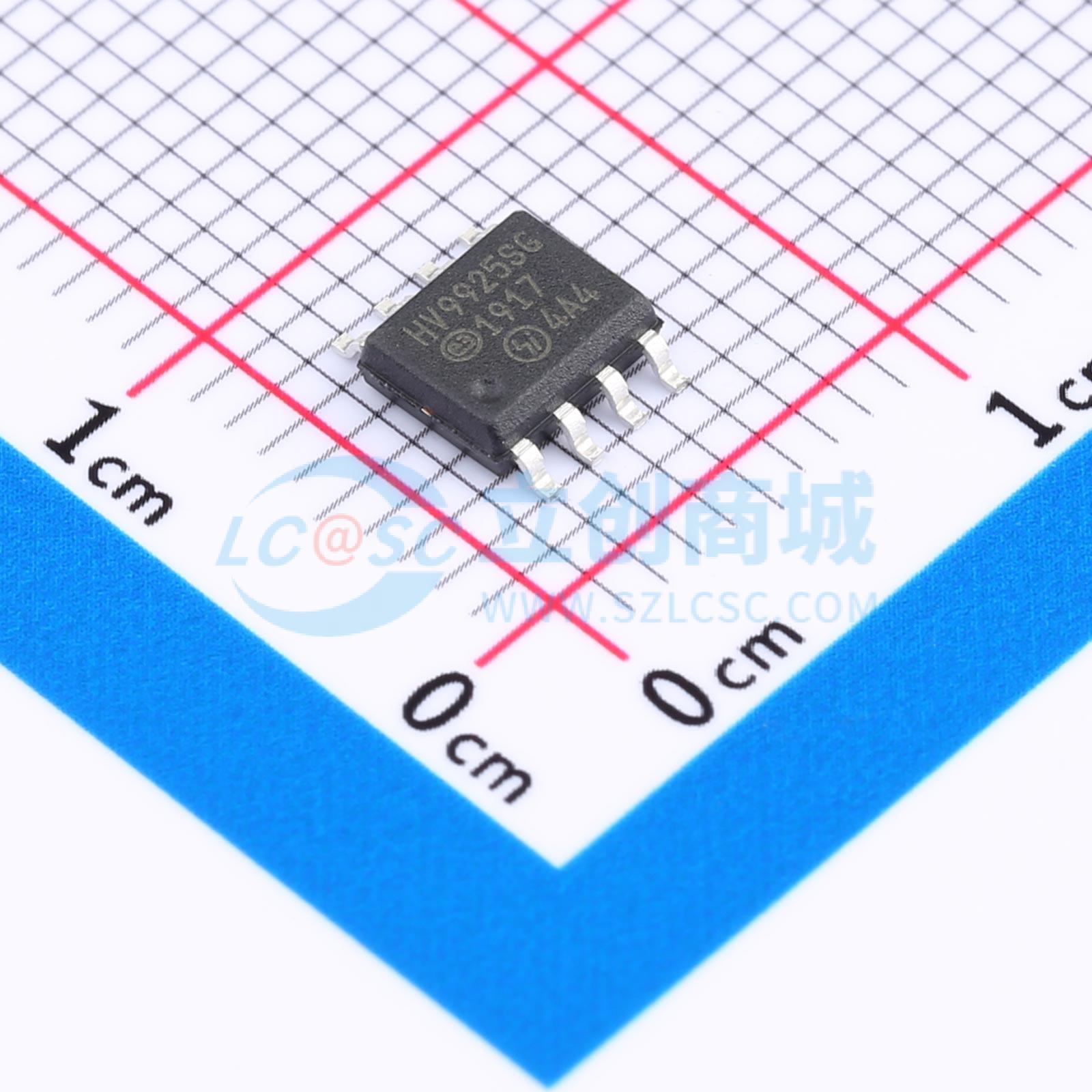

温馨提醒：图片仅供参考，商品以实物为准
HV9925SG-G
可编程电流LED灯驱动IC，带PWM调光
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HV9925 是一种具有 PWM 调光功能的高效率脉宽调制 LED 驱动控制 IC。它允许从高达 400 VDC 的电压源高效地驱动高亮度 LED 串。HV9925 包含一个内部高压开关 MOSFET，其关断时间固定约为 10.5 μs。LED 串以恒定电流驱动，从而提供恒定的光输出和增强的可靠性。通过选择电流检测电阻值，可以外部编程设置 HV9925 的输出 LED 电流。峰值电流控制方案在整个通用交流线路电压范围（85 VAC 至 264 VAC）或直流输入电压范围（20V 至 400V）内提供了良好的输出电流调节。HV9925 设计有内置热关断功能，以防止 IC 中的过量功率损耗。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- HV9925SG-G
- 商品编号
- C622915
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 20V~400V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电流 | 50mA | |
| 调光 | PWM |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP) | |
| 工作电压(AC) | 85VAC~264VAC | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
HV9925 是一种具有 PWM 调光功能的高效率脉宽调制 LED 驱动控制 IC。它允许从高达 400 VDC 的电压源高效地驱动高亮度 LED 串。HV9925 包含一个内部高压开关 MOSFET，其关断时间固定约为 10.5 μs。LED 串以恒定电流驱动，从而提供恒定的光输出和增强的可靠性。通过选择电流检测电阻值，可以外部编程设置 HV9925 的输出 LED 电流。
峰值电流控制方案在整个通用交流线路电压范围（85 VAC 至 264 VAC）或直流输入电压范围（20V 至 400V）内提供了良好的输出电流调节。HV9925 设计有内置热关断功能，以防止 IC 中的过量功率损耗。
商品特性
- 可编程输出电流高达50 mA
- 脉冲宽度调制（PWM）调光/使能
- 通用85 VAC至264 VAC工作电压
- 固定关断时间的降压转换器
- 内置475V功率MOSFET
- 带有迟滞的过温保护
应用领域
- 装饰照明
- 低功率灯具
