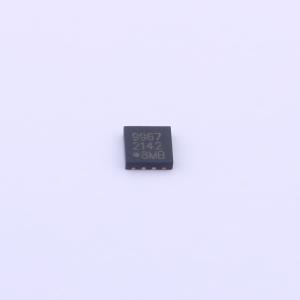

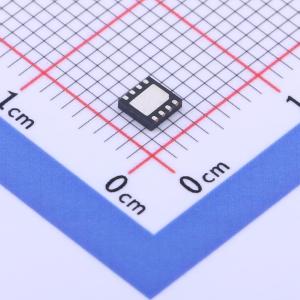

HV9967BK7-G

集成平均电流模式控制器的LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HV9967B是一种工作在恒定关断时间模式下的平均电流模式控制器LED驱动IC。该IC集成了一个60V、0.8Ω的MOSFET，可以用作独立的降压转换器开关，也可以连接为外部高压耗尽型MOSFET的源极驱动器。当集成开关关闭时，HV9967B通过其开关输出供电。因此，相同的外部MOSFET可以用作高压线性稳压器来为IC供电。LED电流通过一个外部电阻进行编程。平均电流模式控制方法不会产生峰值到平均值误差。这极大地提高了电流精度以及线路和负载调节性能，而无需环路补偿或在高电压电位下直接感应LED电流。自动归零电路消除了输入失调电压和电流检测比较器传播延迟的影响。
品牌名称: MICROCHIP(美国微芯)
商品型号: HV9967BK7-G
商品编号: C622918
商品封装: DFN-8-EP(3x3)
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

商品概述

HV9967B是一种工作在恒定关断时间模式下的平均电流模式控制器LED驱动IC。该IC集成了一个60V、0.8Ω的MOSFET，可以用作独立的降压转换器开关，也可以连接为外部高压耗尽型MOSFET的源极驱动器。当集成开关关闭时，HV9967B通过其开关输出供电。因此，相同的外部MOSFET可以用作高压线性稳压器来为IC供电。LED电流通过一个外部电阻进行编程。平均电流模式控制方法不会产生峰值到平均值误差。这极大地提高了电流精度以及线路和负载调节性能，而无需环路补偿或在高电压电位下直接感应LED电流。自动归零电路消除了输入失调电压和电流检测比较器传播延迟的影响。

商品特性

3%精度的LED电流
60V，0.8Ω集成MOSFET
对外部元件变化低敏感度
单电阻设置LED电流
固定关断时间控制
PWM调光输入
带跳过模式的输出短路保护
过温保护

应用领域

DC/DC或AC/DC LED驱动器
平板显示器RGB背光驱动器
通用恒流源
标识和装饰LED照明
充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	8V~60V
	开关频率	-
	通道数	1
	输出电流	750mA

	属性	参数值
	调光	PWM
	特性	过温保护(OTP)；短路保护(SCP)
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	3%
