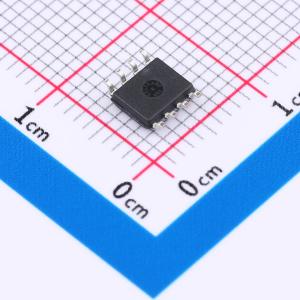

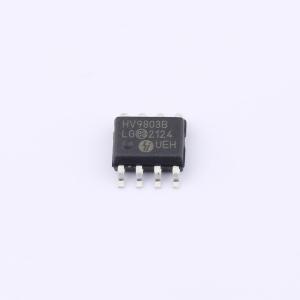

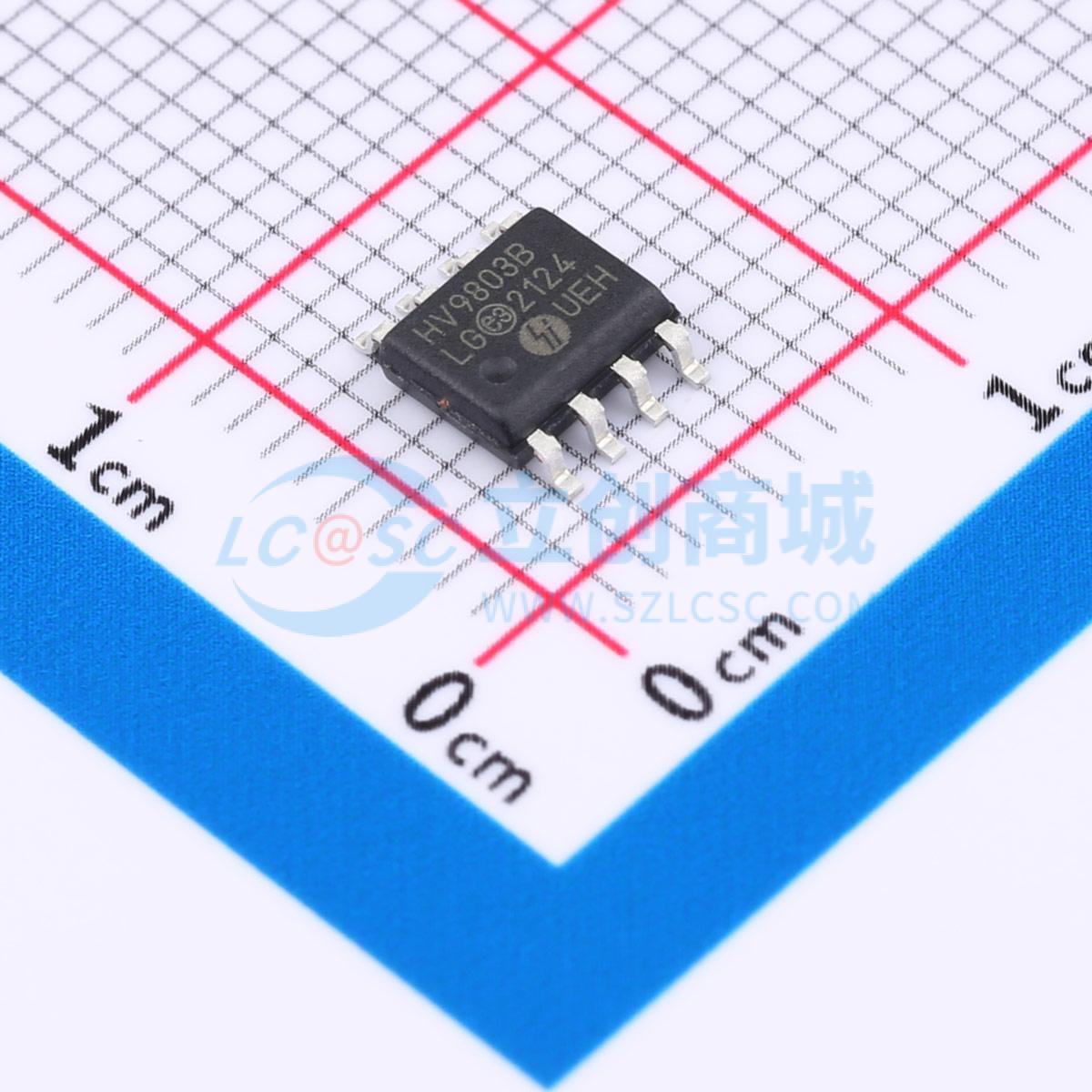

HV9803BLG-G
HV9803BLG-G
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- HV9803BLG-G
- 商品编号
- C622909
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 7V~16V | |
| 开关频率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 1 | |
| 调光 | PWM；模拟 | |
| 工作温度 | -40℃~+125℃ |
商品概述
快速平均电流控制
传播延迟和偏移电压校正
固定关断时间开关模式
线性调光输入
PWM调光输入
具有可编程跳过模式的输出短路保护
输入欠压关断
HV9803B是一款开环、平均电流模式控制的LED驱动器IC，工作在恒定关断时间模式下。该IC具有±2%的电流精度，并且无需环路补偿或高侧电流检测即可实现紧密的线路和负载调节。其自动归零电路可以消除电流检测比较器中的输入偏移电压和传播延迟的影响。
HV9803B可以从7V到16V的电源供电。该IC具有快速PWM调光响应。线性调光输入LD可以接受从0V到3V的参考电压。
该IC配备了一个用于打嗝模式输出短路保护的电流限制比较器。它还具有可编程输入欠压关断功能。
应用领域
- LCD面板的背光
- 一般照明
