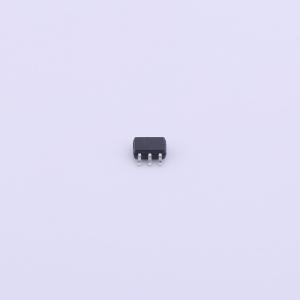

温馨提醒：图片仅供参考，商品以实物为准
SMF15CT1G
ESD 15V截止 峰值浪涌电流：5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款 5 线路浪涌保护阵列专为需要瞬态电压保护功能的应用而设计。适用于过瞬态电压和静电放电（ESD）敏感设备，如计算机、打印机、汽车电子、网络通信等应用场景。该器件采用单片共阳极设计，可在单个 SC - 88 封装中保护五条独立线路。
- 品牌名称
- onsemi(安森美)
- 商品型号
- SMF15CT1G
- 商品编号
- C604701
- 商品封装
- SC-88
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 29V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 100W | |
| 击穿电压 | 17V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 五路 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 33pF |
商品概述
这款 5 线路浪涌保护阵列专为需要瞬态电压保护功能的应用而设计。适用于过瞬态电压和静电放电（ESD）敏感设备，如计算机、打印机、汽车电子、网络通信等应用场景。该器件采用单片共阳极设计，可在单个 SC - 88 封装中保护五条独立线路。
商品特性
- 单个 SC - 88 封装最多可保护 5 条线路
- 峰值功率耗散 - 100 W（8 x 20 μs 波形）
- 人体模型 3B 级（超过 8 kV）和机器模型 C 级（超过 400 V）的 ESD 等级
- 符合 IEC 61000 - 4 - 2（ESD）标准，15 kV（空气放电）、8 kV（接触放电）
- UL 94 V - 0 阻燃等级
- 适用于汽车及其他需要特定产地和控制变更要求的应用的 SZ 前缀；符合 AEC - Q101 标准且具备生产件批准程序（PPAP）能力
- 提供无铅封装
应用领域
- 手持便携式应用
- 网络和电信
- 汽车电子
- 串行和并行端口
- 笔记本电脑、台式机、服务器
