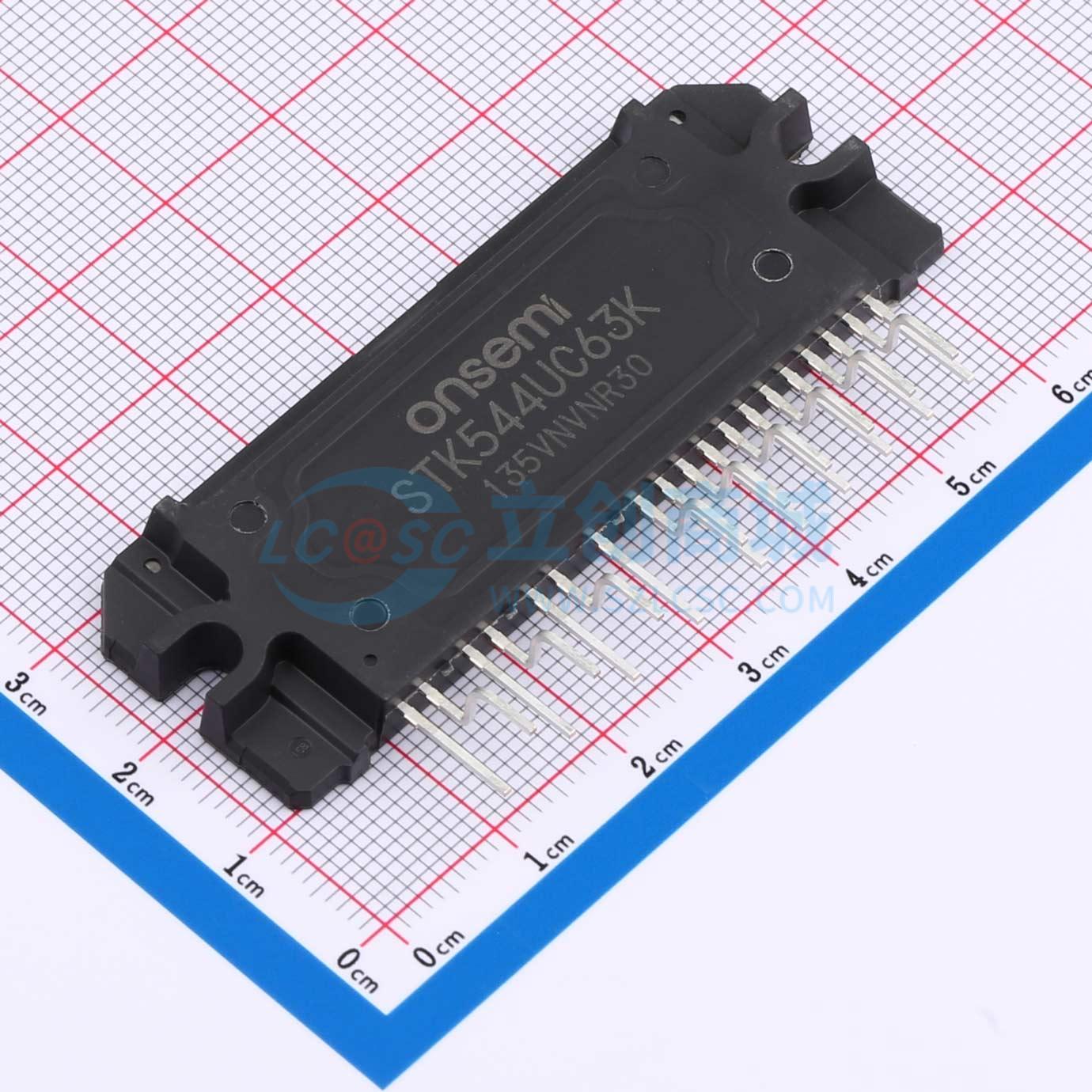

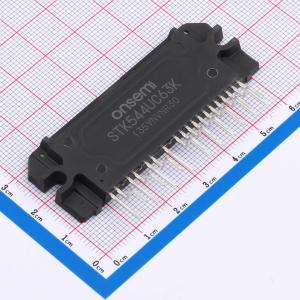

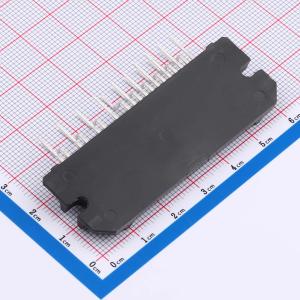

STK544UC63K-E
智能功率模块（IPM），600V，10A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- STK544UC63K - E是一款完全集成的逆变器功率级，由一个高压驱动器、六个IGBT和一个热敏电阻组成，适用于驱动永磁同步（PMSM）电机、无刷直流（BLDC）电机和交流异步电机。这些IGBT以三相桥形式配置，下桥臂采用独立发射极连接，以便在选择控制算法时实现最大灵活性。该功率级具备一系列完整的保护功能，包括交叉导通保护、外部关断和欠压锁定功能
- 品牌名称
- onsemi(安森美)
- 商品型号
- STK544UC63K-E
- 商品编号
- C604723
- 商品封装
- SIP-23
- 包装方式
- 管装
- 商品毛重
- 22.91克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | IGBT | |
| 配置 | 三相桥 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 10A | |
| 导通电阻(RDS(on)) | - | |
| 工作电压 | 14V~16.5V | |
| 高侧偏置电压(Vbs) | 13V~17.5V |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | - | |
| 隔离电压(Vrms) | 2000Vrms | |
| 耗散功率(Pd) | 20W | |
| 静态电流(Iq) | - | |
| 工作温度 | - | |
| 长度 | 62mm | |
| 宽度 | 21.8mm | |
| 功能特性 | 过流保护；欠压锁定带迟滞；故障自动重启功能 |
商品概述
STK544UC63K−E是一款完全集成的逆变器功率级，由一个高压驱动器、六个IGBT和一个热敏电阻组成，适用于驱动永磁同步（PMSM）电机、无刷直流（BLDC）电机和交流异步电机。IGBT采用三相桥配置，下桥臂具有独立的发射极连接，可在选择控制算法时实现最大灵活性。该功率级具备一系列完整的保护功能，包括交叉导通保护、外部关断和欠压锁定功能。连接到过流保护电路的内部比较器和参考电压允许设计人员设置过流保护电平。
商品特性
- 带集成驱动器的三相10 A/600 V IGBT模块
- 内置欠压保护
- 交叉导通保护
- ITRIP输入可关断所有IGBT
- 集成自举二极管和电阻
- 用于测量基板温度的热敏电阻
- UL1557认证（文件编号：E339285）
- 这些器件无铅且符合RoHS标准
应用领域
- 工业驱动器
- 工业泵
- 工业风扇
- 工业自动化
