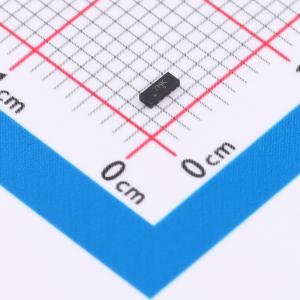

温馨提醒：图片仅供参考，商品以实物为准
SZESD7104MUTAG
ESD 5V截止 峰值浪涌电流：1A@8/20us
- 描述
- ESD7104浪涌保护器旨在保护高速数据线免受静电放电（ESD）影响。超低电容和低ESD钳位电压使该器件成为保护电压敏感型高速数据线的理想解决方案。直插式封装便于PCB布局，并能匹配走线长度，这对于维持高速差分线（如USB 3.0和HDMI）之间的恒定阻抗至关重要。
- 品牌名称
- onsemi(安森美)
- 商品型号
- SZESD7104MUTAG
- 商品编号
- C604768
- 商品封装
- UDFN-10(1x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 1A@8/20us | |
| 击穿电压 | 5.5V | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品概述
ESD7104浪涌保护器旨在保护高速数据线免受静电放电（ESD）影响。超低电容和低ESD钳位电压使该器件成为保护电压敏感型高速数据线的理想解决方案。直插式封装便于PCB布局，并能匹配走线长度，这对于维持高速差分线（如USB 3.0和HDMI）之间的恒定阻抗至关重要。
商品特性
- 低电容（典型值0.3 pF，I/O到地）
- 低ESD钳位电压
- 符合以下IEC标准保护：IEC 61000 - 4 - 2（4级）
- UL阻燃等级为94 V - 0
- SZESD7104MTWTAG - 可焊侧翼封装，便于自动光学检测（AOI）
- 汽车及其他需要独特产地和控制变更要求的应用采用SZ前缀；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
- 这些器件无铅、无卤素/无溴化阻燃剂（BFR），并符合RoHS标准
应用领域
- USB 3.0
- eSATA 3.0
- Thunderbolt（Light Peak）
- HDMI 1.3/1.4
- Display Port
