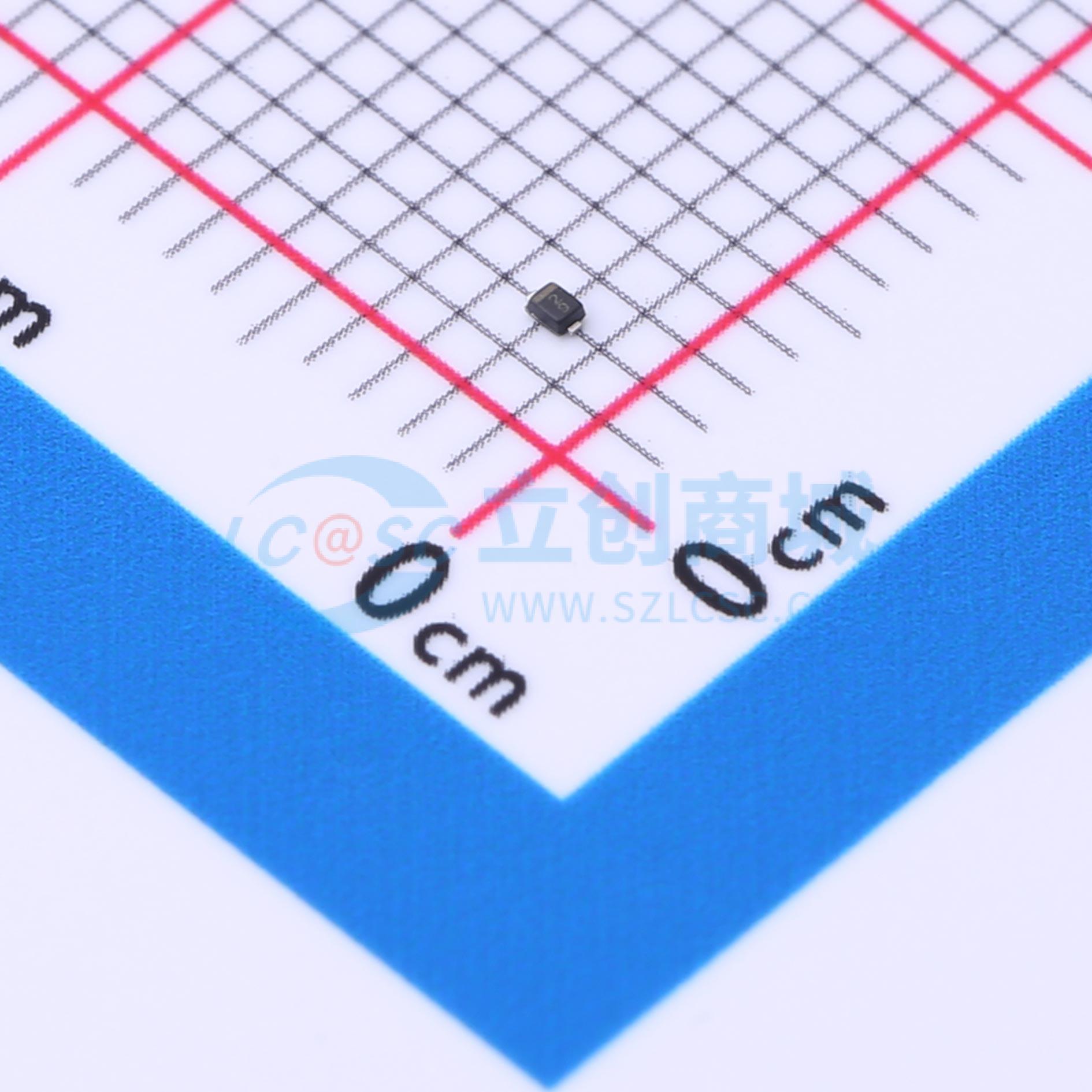

温馨提醒：图片仅供参考，商品以实物为准
SZESD9B3.3ST5G
ESD 3.3V截止
- 描述
- ESD9B系列旨在保护电压敏感元件免受静电放电（ESD）影响。出色的钳位能力、低泄漏和快速响应时间，为易受ESD影响的设计提供了同类最佳的保护。由于其尺寸小巧，适用于手机、MP3播放器、数码相机和许多其他对电路板空间要求苛刻的便携式应用。
- 品牌名称
- onsemi(安森美)
- 商品型号
- SZESD9B3.3ST5G
- 商品编号
- C604775
- 商品封装
- SOD-923
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 11.5V | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 5V | |
| 反向电流(Ir) | 100nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
ESD9B系列旨在保护电压敏感元件免受静电放电（ESD）影响。出色的钳位能力、低泄漏和快速响应时间，为易受ESD影响的设计提供了同类最佳的保护。由于其尺寸小巧，适用于手机、MP3播放器、数码相机和许多其他对电路板空间要求苛刻的便携式应用。
商品特性
- 低电容15 pF
- 低钳位电压
- 小外形尺寸：0.039英寸x 0.024英寸（1.0 mm x 0.60 mm）
- 低本体高度：0.016英寸（0.4 mm）
- 耐受电压：3.3 V、5 V
- 低泄漏
- 响应时间<1 ns
- 符合IEC61000 - 4 - 2 4级ESD保护标准
- 通过AEC - Q101认证，可提供生产件批准程序（PPAP）文件
- 适用于汽车及其他有独特产地和控制变更要求的应用的SZ前缀产品
- 这是一款无铅器件
应用领域
- 手机
- MP3播放器
- 数码相机
- 便携式应用
