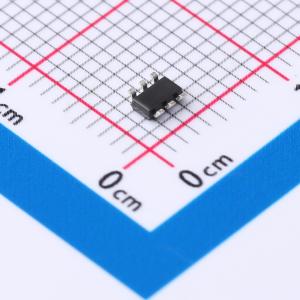

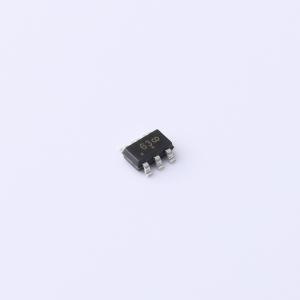

温馨提醒：图片仅供参考，商品以实物为准
SRV05-4MR6T1G
ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- SRV05−4MR6浪涌保护器旨在保护高速数据线免受静电放电（ESD）、电快速瞬变脉冲群（EFT）和雷击的影响。
- 品牌名称
- onsemi(安森美)
- 商品型号
- SRV05-4MR6T1G
- 商品编号
- C604719
- 商品封装
- TSOP-6
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 17.5V | |
| 峰值脉冲功率(Ppp) | 300W | |
| 击穿电压 | 6V | |
| 反向电流(Ir) | 5uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃@(Tj) | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1.5pF；3pF |
商品概述
SRV05-4MR6浪涌保护器旨在保护高速数据线免受静电放电（ESD）、电气快速瞬变（EFT）和雷击的影响。新型SRV05-4MR6是一款低电容浪涌保护二极管阵列，旨在保护通信系统、计算机和计算机外设等敏感电子设备，防止其因静电放电事件或瞬态过电压情况而损坏。由于其电容较低，可用于高速输入/输出（I/O）数据线。SRV05-4MR6采用集成设计，在单个TSOP-6封装中集成了具有浪涌额定值的低电容导向二极管和一个浪涌保护二极管。如果出现瞬态情况，导向二极管会将瞬态电流引导至电源的正轨或接地。浪涌保护器件可保护电源线免受电压过高的影响，避免损坏电源和任何下游组件。
商品特性
- 保护4条I/O线路
- 低工作电压：5 V
- 低钳位电压
- 适用于高速接口的低电容（<5 pF）
- 高速线路的瞬态保护能力：
- IEC61000-4-2（ESD）±15 kV（空气放电），±8 kV（接触放电）
- IEC61000-4-4（EFT）40 A
- IEC61000-4-5（雷击）12 A
- TSOP-6与SOT-23 6引脚、SC-59 6引脚和SC-74封装引脚兼容
- UL阻燃等级为94 V-0
- 这是一款无铅器件
应用领域
- 高速通信线路保护
- USB 1.1和2.0电源和数据线保护
- 数字视频接口（DVI）
- 显示器和平板显示器
- 通信系统
- 计算机
- 计算机外设
