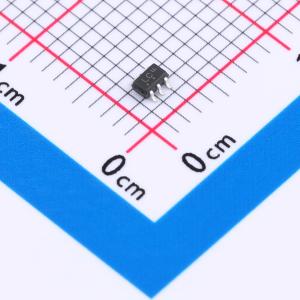

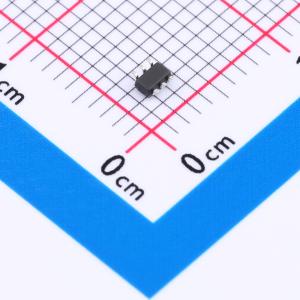

SZESD1L001W1T2G
ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD1L001浪涌保护器旨在保护四条高速数据线免受静电放电（ESD）影响。超低电容和低ESD钳位电压使该器件成为保护电压敏感型高速数据线的理想解决方案。小尺寸、直插式封装便于进行PCB布局，并能实现匹配的走线长度，这对于维持高速差分线（如USB 3.0和HDMI）之间的恒定阻抗至关重要。
- 品牌名称
- onsemi(安森美)
- 商品型号
- SZESD1L001W1T2G
- 商品编号
- C604764
- 商品封装
- SC-88
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 30V | |
| 击穿电压 | 16.5V | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品概述
ESD1L001浪涌保护器旨在保护四条高速数据线免受静电放电（ESD）影响。超低电容和低ESD钳位电压使该器件成为保护电压敏感型高速数据线的理想解决方案。小尺寸、直插式封装便于进行PCB布局，并能实现匹配的走线长度，这对于维持高速差分线（如USB 3.0和HDMI）之间的恒定阻抗至关重要。
商品特性
- 低电容（典型值0.3 pF，I/O到地）
- 电池短路耐受性
- 符合以下IEC标准保护：IEC 61000 - 4 - 2 4级（ESD）
- 低ESD钳位电压（典型值30 V，+16 A传输线脉冲（TLP），I/O到地）
- 适用于汽车及其他有独特产地和控制变更要求的应用的SZ前缀；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
- 这些器件无铅且符合RoHS标准
应用领域
- USB2.0/3.0
- 低压差分信号（LVDS）
- HDMI高速差分对
