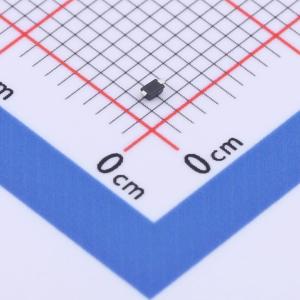

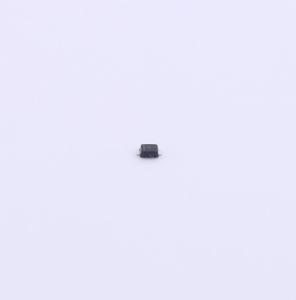

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 25V | |
| 峰值脉冲功率(Ppp) | 240W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 14.1V | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 类型 | ESD |
商品概述
ESD5Z系列旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使其成为电路板空间有限设计中ESD保护的理想选择。由于其尺寸小巧，适用于手机、便携式设备、数码相机、电源和许多其他便携式应用。
商品特性
- 低钳位电压
- 小外形尺寸：0.047英寸x 0.032英寸（1.20毫米x 0.80毫米）
- 低本体高度：0.028英寸（0.7毫米）
- 截止电压：2.5 V - 12 V
- 在8 x 20 μs脉冲下，峰值功率高达240 W
- 低泄漏
- 典型响应时间 < 1 ns
- 人体模型3级（>16 kV）ESD等级
- IEC61000 - 4 - 2 4级ESD保护
- IEC61000 - 4 - 4 4级电快速瞬变脉冲群（EFT）保护
- 适用于汽车和其他需要独特场地和控制变更要求的应用的SZ前缀；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
- 这些器件无铅且符合RoHS标准
应用领域
- 手机
- 便携式设备
- 数码相机
- 电源
- 其他便携式应用
