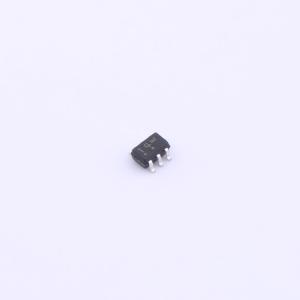

温馨提醒：图片仅供参考，商品以实物为准
SMUN5314DW1T1G
50V 100mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该系列数字晶体管用于替代单个器件及其外部电阻偏置网络。该偏置电阻晶体管 (BRT) 包含一个晶体管和一个由两个电阻组成的单片偏置网络：一个串联基极电阻和一个基极发射电阻。该 BRT 将这些独立组件集成到了单个器件中，因此不再需要这些单独组件。采用 BRT 既可以降低系统成本，又可以节省板空间。
- 品牌名称
- onsemi(安森美)
- 商品型号
- SMUN5314DW1T1G
- 商品编号
- C604716
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | - | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 250mW | |
| 直流电流增益(hFE) | 80@10mA,10V |
| 属性 | 参数值 | |
|---|---|---|
| 最小输入电压(VI(on)) | 1.4V | |
| 最大输入电压(VI(off)) | 700mV | |
| 输出电压(VO(on)) | 200mV | |
| 输入电阻 | 10kΩ | |
| 电阻比率 | 0.21 | |
| 工作温度 | -55℃~+150℃ |
商品概述
该系列数字晶体管旨在替代单个器件及其外部电阻偏置网络。偏置电阻晶体管（BRT）包含一个单晶体管和由两个电阻组成的单片偏置网络，即一个串联基极电阻和一个基极 - 发射极电阻。BRT通过将这些分立元件集成到单个器件中，从而省去了这些元件。使用BRT可以降低系统成本并节省电路板空间。
商品特性
- 简化电路设计
- 节省电路板空间
- 减少元件数量
- 适用于汽车及其他有独特产地和控制变更要求的应用的S和NSV前缀；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
- 这些器件无铅、无卤素/无溴化阻燃剂（BFR），并符合RoHS标准
