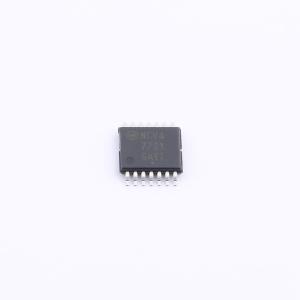

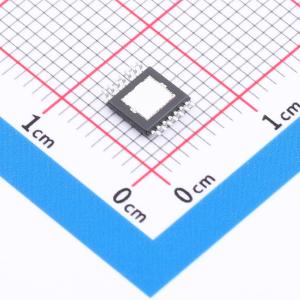

NCV47721PAAJR2G

3.3V~20V 200mA 40V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 设计用于恶劣的汽车环境。该设备具有高峰值输入电压容限以及反向输入电压、反向偏置、过流和过温保护功能。集成电流检测功能（可通过连接到CSO引脚的电阻进行调节）提供诊断和系统保护功能。CSO引脚输出电流会在CSO电阻上产生与输出电流成正比的电压降。还提供关断状态下的扩展诊断功能，并由专用输入和输出引脚控制。
品牌名称: onsemi(安森美)
商品型号: NCV47721PAAJR2G
商品编号: C603947
商品封装: TSSOP-14-EP
包装方式: 编带
商品毛重: 0.188克(g)

商品参数

商品概述

NCV47721低压差（LDO）稳压器的输出电流为200 mA，专为恶劣的汽车环境设计。该器件具有高的峰值输入电压耐受性，并具备反向输入电压、反向偏置、过流和过温保护功能。集成的电流检测功能（可通过连接到CSO引脚的电阻进行调节）提供诊断和系统保护功能。CSO引脚输出电流会在CSO电阻上产生与输出电流成正比的电压降。还具备关断状态下的扩展诊断功能，由专用的输入和输出引脚控制。

商品特性

可调输出：输出电压3.3 V至20 V，精度±3%
输出电流：最高200 mA
使能输入（3.3V逻辑兼容）
可调电流限制：最高300 mA
保护功能：电流限制、热关断、反向输入电压和反向偏置电压保护
诊断功能：关断状态下的电池短路（STB）和负载开路（OL）检测、用于关断状态诊断的内部组件、集电极开路标志输出
通过AEC - Q100 1级认证，支持生产件批准程序（PPAP）
这些器件无铅、无卤素/无溴化阻燃剂（BFR），符合RoHS标准

应用领域

音频和信息娱乐系统
主动安全系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	40V
	输出电压	3.3V~20V
	输出电流	200mA
	电源纹波抑制比(PSRR)	80dB@(100Hz)
	压差	500mV@(200mA)

	属性	参数值
	静态电流(Iq)	-
	噪声	-
	特性	过流保护；带使能；过热保护
	工作温度	-40℃~+150℃@(Tj)
	输出极性	正极
	输出通道数	1
