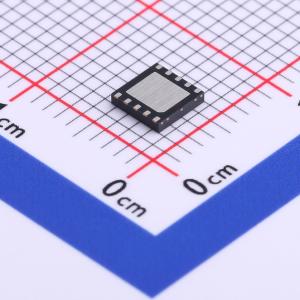

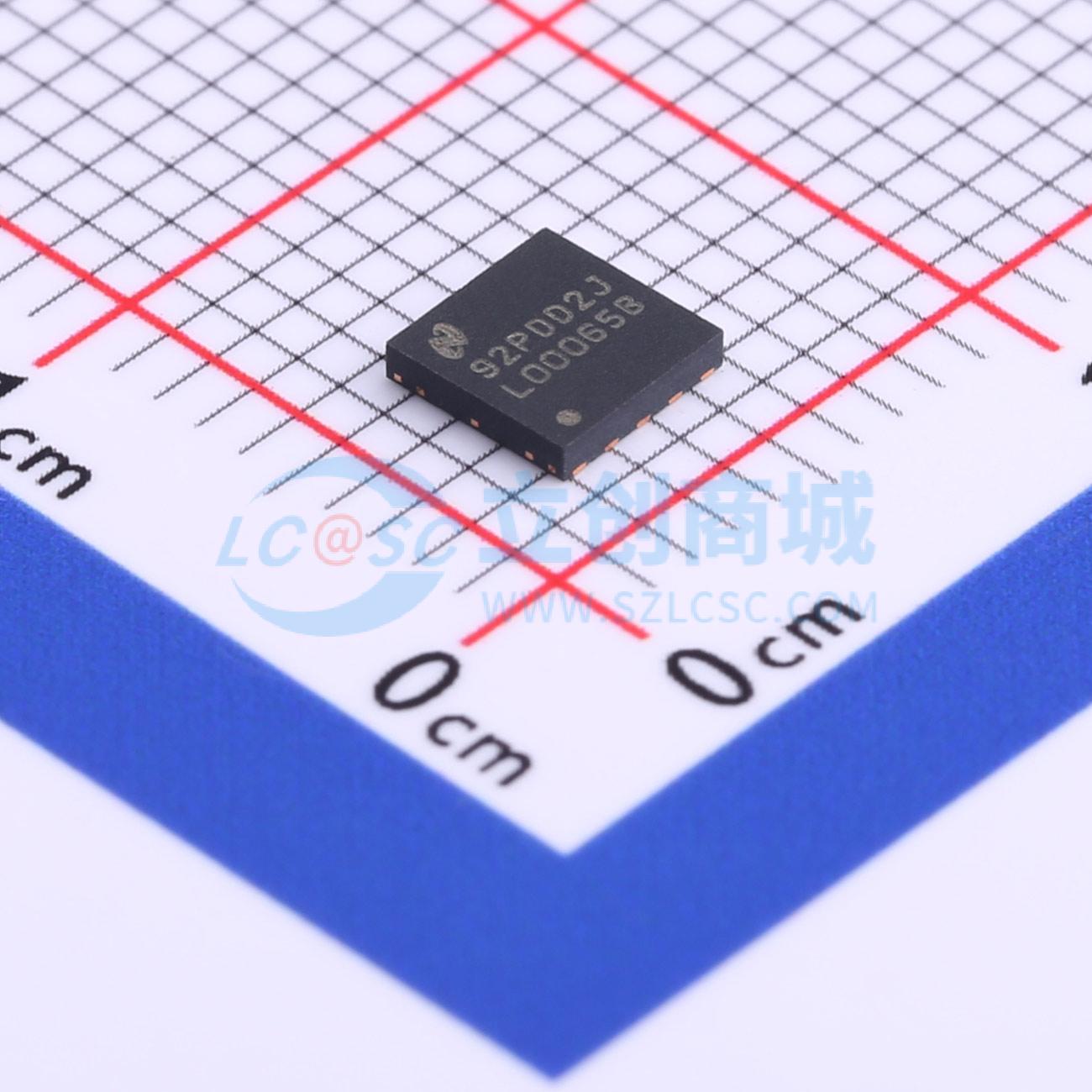

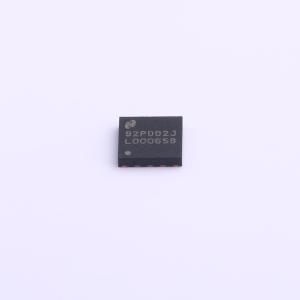

温馨提醒：图片仅供参考，商品以实物为准
LM5010ASD/NOPB
高压、1A降压型开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM5010A 6V 至 75V 宽输入电压、1A 恒准时非同步降压稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM5010ASD/NOPB
- 商品编号
- C575541
- 商品封装
- WSON-10-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.115克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 6V~75V | |
| 输出电流 | 1A | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LM5010Ax 降压开关稳压器是 LM5010 的增强版，其输入工作范围扩展到了最低 6V。LM5010Ax 具备实现低成本、高效降压稳压器所需的所有功能，能够提供超过 1A 的负载电流。这款高压稳压器集成了 N 沟道降压开关，并采用热增强型 10 引脚 WSON 和 14 弒引脚 HTSSOP 封装。恒定导通时间调节方案不需要环路补偿，从而实现了快速负载瞬态响应和简化的电路实现。由于输入电压与导通时间之间的反比关系，工作频率在线性和负载变化时保持恒定。谷值电流限制检测设置为 1.25A。其他特性还包括：VCC 欠压锁定、热关断、栅极驱动欠压锁定和最大占空比限制器。
商品特性
- 宽 6V 至 75V 输入电压范围
- 谷值电流限制为 1.25A
- 可编程开关频率高达 1MHz
- 集成 80V N 通道降压开关
- 集成高压偏置调节器
- 无需环路补偿
- 极快的瞬态响应
- 在线性和负载变化时几乎恒定的工作频率
- 可调输出电压
- 2.5V, ±2% 反馈参考
- 可编程软启动
- 热关断
- 暴露的散热焊盘，改善散热
应用领域
- 非隔离电信稳压器
- 次级侧后置稳压
- 汽车电子
