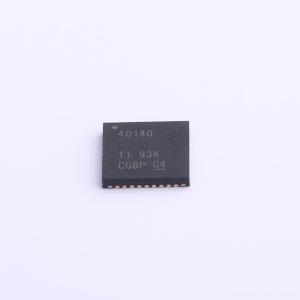

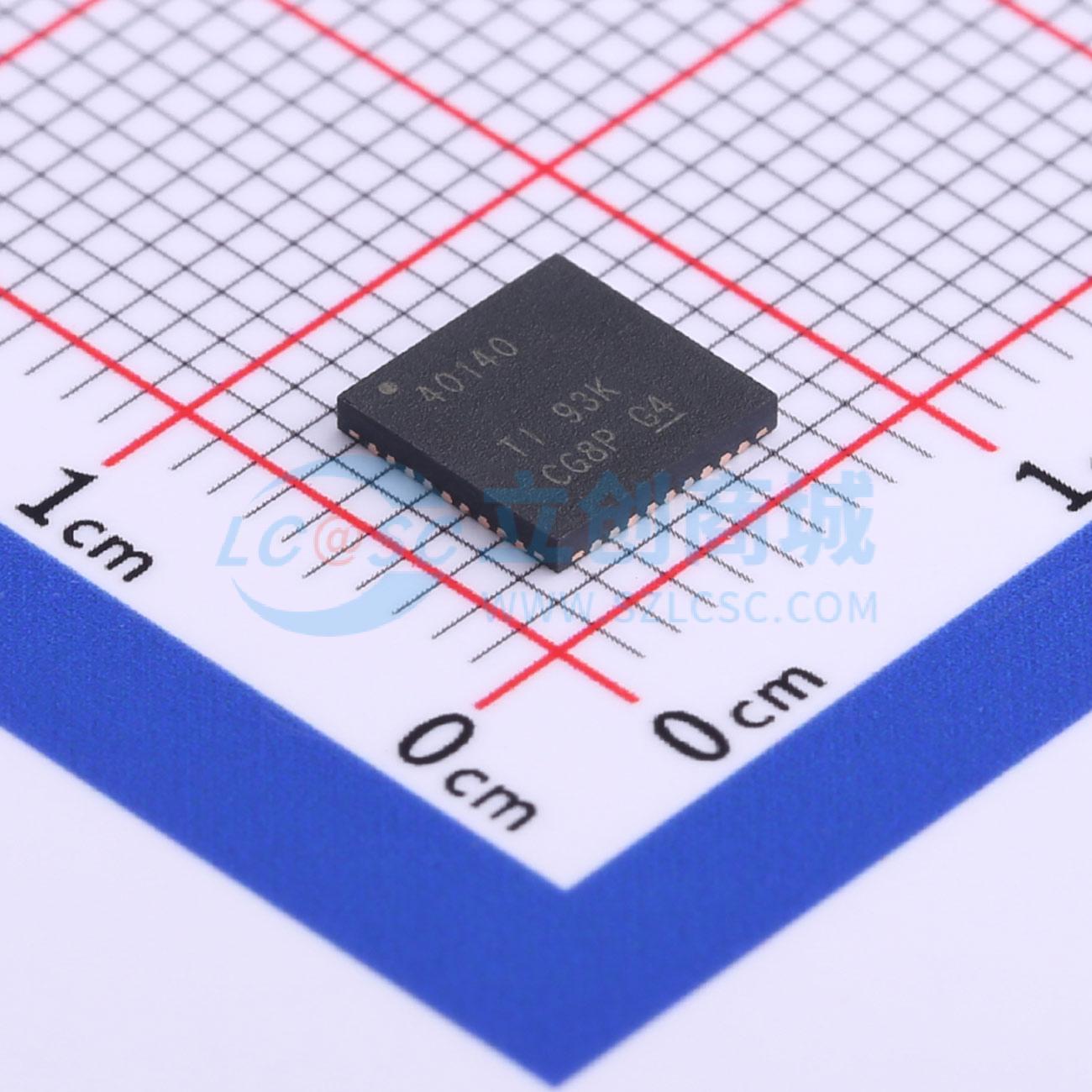

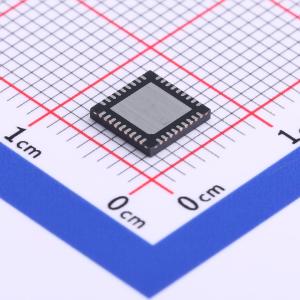

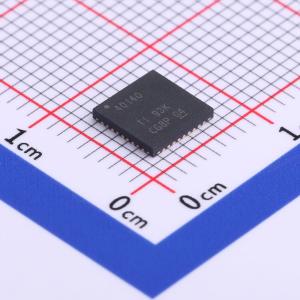

TPS40140RHHR

TPS40140双相或两相堆叠控制器

描述: TPS40140 是一款多功能同步降压控制器,可以配置为单输出2相电源或支持两个独立输出的电源。多个TPS40140控制器可以堆叠成16相单输出电源。该控制器支持预偏置输出,可编程开关频率高达1MHz,具有0.5%内部调整的0.7V参考电压,10-uA关断电流。
品牌名称: TI(德州仪器)
商品型号: TPS40140RHHR
商品编号: C575553
商品封装: VQFN-36-EP(6x6)
包装方式: 编带
商品毛重: 0.196克(g)

商品参数

商品概述

TPS40140是一款多功能同步降压控制器，可配置为提供单输出2相电源或支持两个独立输出的电源。多个TPS40140控制器可以堆叠成16相单输出电源。或者，多个提供多个独立输出的控制器可以以交错模式同步，以改善输入纹波电流。 TPS40140可以在1 MHz频率下将15 V输入转换为0.7 V输出。每一相的开关频率最高可达1 MHz。同一器件中的两相以180°异相方式工作。在多器件可堆叠配置中，从器件相对于主器件的相移是可编程的。

商品特性

VDD范围为4.5至15 V，内置5 V稳压器
VOUT范围为0.7 V至5.8 V
在1 MHz频率下将15 V输入转换为0.7 V输出
双输出或2相交错操作，可堆叠至16相
支持预偏置输出
可编程开关频率，每相最高可达1 MHz
内部微调的0.7 V参考电压，精度为0.5%
关断电流为10 μA
带强制均流的电流模式控制
功率级工作范围为1至40 V
不同输入电压轨之间的功率共享
真正的远程感应差分放大器
可编程输入欠压锁定（UVLO）
电阻或电感DCR电流检测
与TPS40120配合使用时可提供6位数字控制输出
36引脚VQFN封装

应用领域

显卡
互联网服务器
网络设备
电信设备
直流电源分布式系统

交货周期

订货1-3个工作日

购买数量

(2500个/圆盘，最小起订量 15 个)

个

起订量：15 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~15V
	输出电压	-
	输出电流	-
	开关频率	1MHz；300kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
