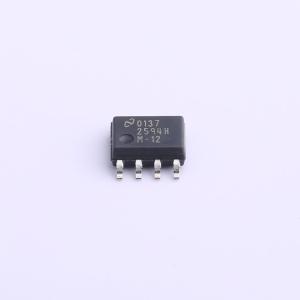

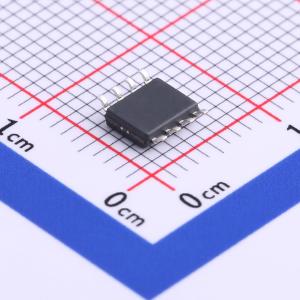

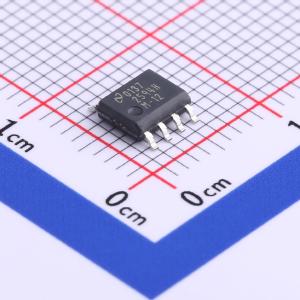

LM2594HVMX-12/NOPB
12V输出降压稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2594HVMX-12/NOPB 是一款非同步降压开关稳压器,适用于需要高效能和简单设计的应用。该器件支持高达 60V 的输入电压范围,能够提供 0.5A 的负载电流,具有优秀的线路和负载调节性能。它还具有内部频率补偿、固定频率振荡器和改进的线路和负载调节规格。此外,该器件还包括低功耗待机模式和过温保护功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2594HVMX-12/NOPB
- 商品编号
- C575560
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~60V | |
| 输出电压 | 12V | |
| 输出电流 | 500mA | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
LM2594xx 系列稳压器是单片集成电路，为降压型开关稳压器提供所有有源功能，能够驱动 0.5 A 负载，具备出色的线性和负载调节能力。这些器件提供 3.3 V、5 V、12 V 固定输出电压版本以及可调输出版本，采用 8 引脚 PDIP 和 8 引脚表面贴装 SOIC 封装。 这些稳压器所需的外部元件数量最少，使用简单，具有内部频率补偿、固定频率振荡器以及改进的线性和负载调节规格。 多家不同制造商提供一系列标准电感（包括通孔和表面贴装类型），这些电感针对与 LM2594xx 系列配合使用进行了优化。这一特性极大地简化了开关模式电源的设计。 其他特性包括：在所有输入电压和输出负载条件下，输出电压保证 ±4% 的容差，振荡器频率保证 ±15% 的容差。具备外部关断功能，典型待机电流为 85 μA。自保护特性包括为输出开关提供两级降频限流功能，以及在故障条件下实现过温关断以提供全面保护。 LM2594HV 适用于需要高达 60 V 输入电压的应用。
商品特性
- 新产品上市：LMR36506 3 V 至 65 V、0.6 A 超小型同步降压转换器
- 3.3 V、5 V、12 V 及可调输出版本
- 可调版本输出电压范围：1.2 V 至 37 V（HV 版本为 57 V），在电压和负载条件下最大误差为 ±4%
- 提供 8 引脚表面贴装 SOIC 和 8 引脚 PDIP 封装
- 保证 0.5 A 输出电流
- 输入电压范围高达 60 V
- 仅需四个外部元件
- 150 kHz 固定频率内部振荡器
- 具备 TTL 关断能力
- 低功耗待机模式，典型静态电流 IQ 为 85 μA
- 高效率
- 使用现成的标准电感
- 热关断和限流保护
应用领域
- 简单高效的降压型稳压器
- 线性稳压器的高效预稳压器
- 板载开关稳压器
- 正到负转换器
