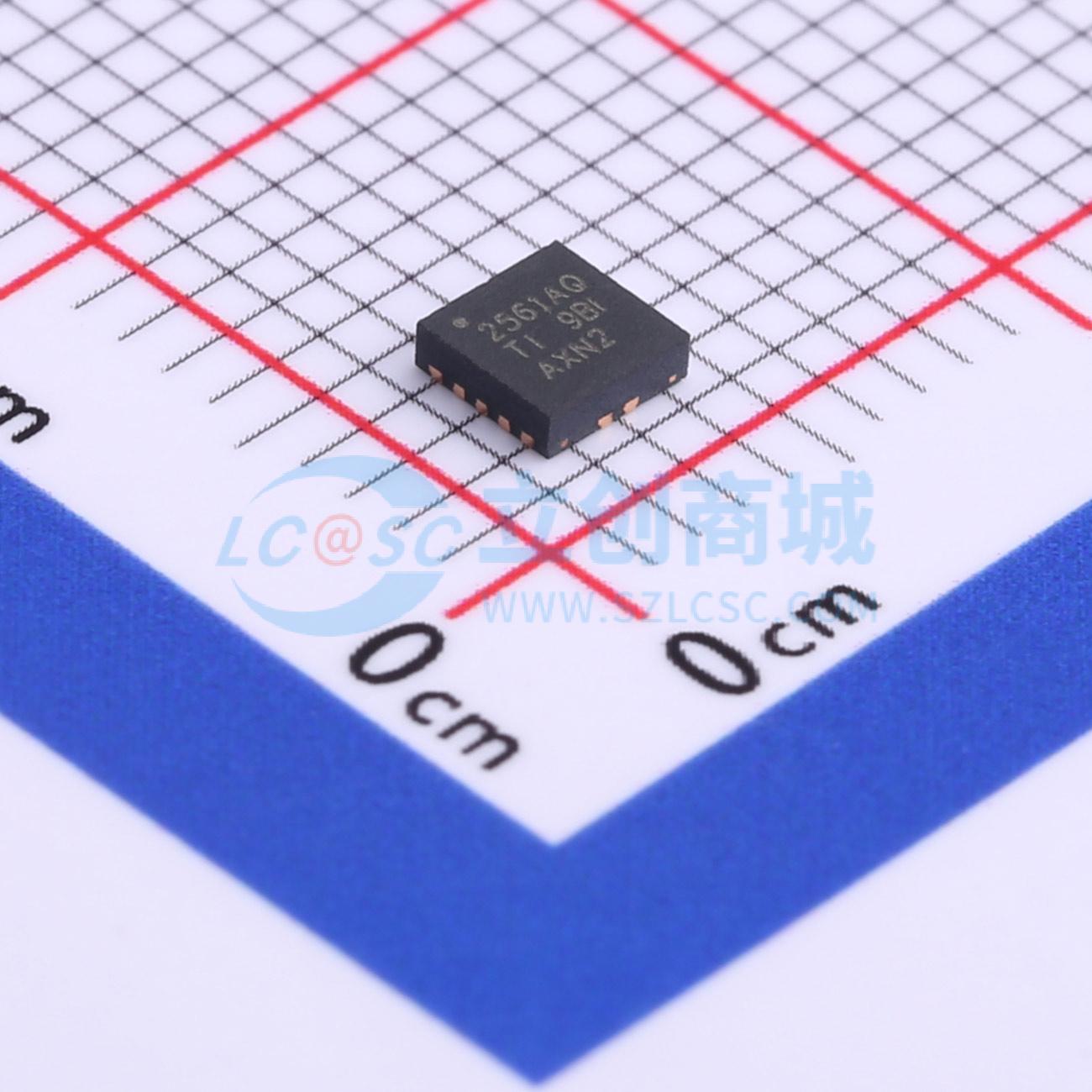

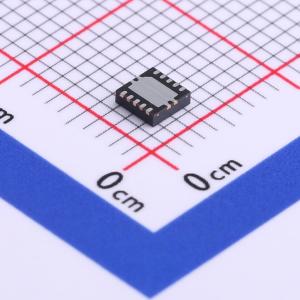

温馨提醒：图片仅供参考，商品以实物为准

TPS2561AQDRCRQ1

汽车USB充电端口用精密可调限流电源开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS2561A-Q1 高电平有效的汽车类双通道 0.25-2.8A 可调节ILIMIT（可实现 2.3±0.2A 设置）、2.5-6.5V、44mΩ USB 电源开关
品牌名称: TI(德州仪器)
商品型号: TPS2561AQDRCRQ1
商品编号: C575575
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.146克(g)

商品参数

商品概述

TPS2561A-Q1是一款双通道配电开关，用于对电流限制精度有要求或者会遇到重电容负载和短路的汽车应用。这些器件通过一个外部电阻器为每个通道提供一个250mA至2.8A之间（典型值）的可编程电流限制阀值。对电源开关的上升和下降次数进行控制以最大限度地降低接通/关闭期间的电流浪涌。当输出负载超过电流限制阀值时，通过切换至恒定电流模式，TPS2561A-Q1器件的每个通道将输出电流限制到一个安全水平上。在过流和过热条件下，每个通道的FAULTx逻辑输出单独置位为低电平。与TPS2511-Q或TPS2513A-Q1一同使用，提供一个低损耗，符合汽车应用需要，USB充电端口解决方案，此解决方案能够为目前普遍的手机和平板电脑充电。

商品特性

符合AEC-Q100
器件人体模型(HBM)静电放电(ESD)分类等级H2，器件充电器件模型(CDM) ESD分类等级C5
2个独立的电流限制通道
满足USB电流限制要求
可调电流限值，250mA - 2.8A（典型值）
精确的2.1A（最小值）/2.5A（最大值）设置
快速短路响应 - 3.5μs（典型值）
2个44mΩ高侧金属氧化物半导体场效应晶体管(MOSFET)
工作范围：2.5V至6.5V
最大待机电源电流2μA
内置软启动
15 kV/8 kV系统级静电放电(ESD)能力

应用领域

汽车USB充电端口

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	2
	输入控制逻辑	高电平有效

	属性	参数值
	最大连续电流	2.5A
	工作电压	2.5V~6.5V
	导通电阻	44mΩ
	工作温度	-40℃~+125℃
