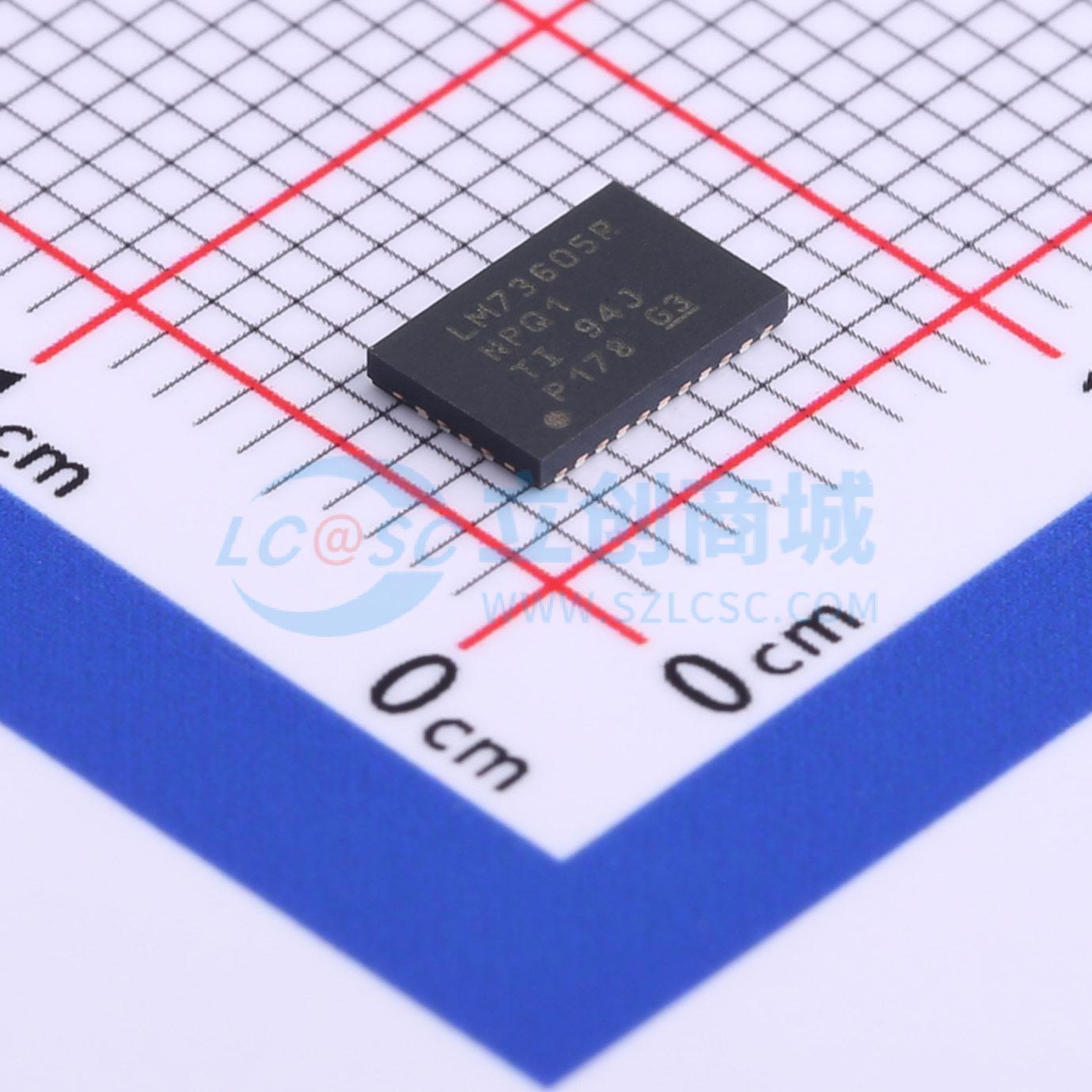

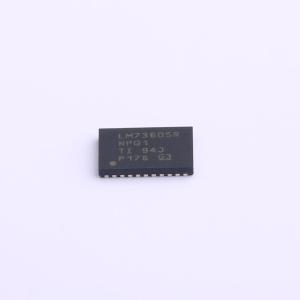

LM73605QRNPRQ1

3.5 V至36 V，5 A同步降压电压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM73605-Q1是一款3.5 V至36 V输入电压范围的5 A同步降压电压转换器。该器件采用峰值电流模式控制,具有可调开关频率、同步整流、低静态电流和多种保护功能。适用于汽车分布式电源应用,符合AEC-Q100标准。
品牌名称: TI(德州仪器)
商品型号: LM73605QRNPRQ1
商品编号: C575582
商品封装: WQFN-30-EP(4x6)
包装方式: 编带
商品毛重: 0.143克(g)

商品参数

商品概述

LM73605-Q1/LM73606-Q1系列器件是易于使用的同步降压DC-DC转换器，能够在3.5 V至36 V的电源电压范围内驱动高达5 A（LM73605-Q1）或6 A（LM73606-Q1）的负载电流。LM73605-Q1/LM73606-Q1在极小的解决方案尺寸下提供出色的效率和输出精度。采用峰值电流模式控制。诸如可调开关频率、与外部时钟同步、FPWM选项、电源正常标志、精确使能、可调软启动和跟踪等附加特性，为广泛的应用提供了灵活且易于使用的解决方案。轻载时自动频率折返和可选外部偏置可提高整个负载范围内的效率。该系列所需的外部组件极少，其引脚布局专为简单的PCB布局而设计，具有最佳的EMI和热性能。保护特性包括热关断、输入欠压锁定、逐周期电流限制和打嗝式短路保护。LM73605-Q1和LM73606-Q1器件引脚兼容，便于进行电流扩展。

商品特性

符合AEC-Q100汽车应用标准
器件温度等级1：环境工作温度范围为-40℃至+125℃
器件HBM ESD分类等级为2 kV
器件CDM ESD分类等级为C5
可焊侧翼QFN封装（WQFN）
低EMI和低开关噪声
关断时典型静态电流为0.8 μA
无负载的工作模式下典型静态电流为15 μA
宽电压转换范围：
- 最小导通时间（tON-MIN）典型值为60 ns
- 最小关断时间（tOFF-MIN）典型值为70 ns
低MOSFET导通电阻：
- 高端导通电阻（RDS_ON_HS）典型值为53 mΩ
- 低端导通电阻（RDS_ON_LS）典型值为31 mΩ
可调频率范围：350 kHz至2.2 MHz
引脚可选自动模式或强制PWM模式
可启动至预偏置负载、固定或可调软启动时间以及跟踪功能
可与外部时钟同步、内部补偿、电源正常标志和精确使能
逐周期电流限制、打嗝式保护、欠压锁定和热关断保护
使用LM73605-Q1或LM73606-Q1通过WEBENCH电源设计器创建定制设计

应用领域

汽车分布式电源应用
电池供电应用
通用宽输入电压应用

优惠活动

9.9折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交39单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~36V
	输出电压	-
	输出电流	5A
	开关频率	2.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	15uA
	开关管(内置/外置)	内置
	输出类型	可调
